Серия ПМ является первым поколением многоканальных профилемров от научно-производственной компании АПРОДИТ, предназначенных для внутритрубной диагностики трубопроводов диаметром от 400 мм до 900 мм. Профилемеры ПМ проходят сужения 70% от номинального диаметра трубопровода D и повороты на 90 градусов с минимальным радиусом R = 1.5 D.
Профилемеры серии ПМ представляют собой внутритрубные снаряды, используемые для контроля геометрии внутренней поверхности трубопроводов, - определение сужений (вмятины, гофры, врезки, задвижки, краны) с привязкой по дистанции от точки запуска. Их применяют для обследования трубопроводов в условиях жидких, газообразных и многофазных сред, в том числе взрывоопасных. Взрывобезопасность профилемера обеспечивается размещением электронных компонентов во взрывонепроницаемых оболочках и использованием искробезопасных электрических цепей.

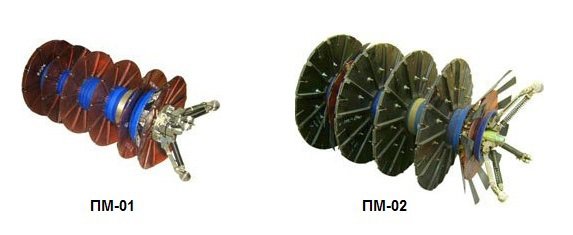

Выпускаемые с 2006 года, профилемеры типа ПМ, представлены в двух модификациях:
- ПМ-01 - для проверки проходимости трубопроводов диаметром от 400 до 650 мм (от 16 до 26 дюймов)
- ПМ-02 - для проверки проходимости трубопроводов диаметром от 400 до 650 мм (от 16 до 26 дюймов).
Рычажная измерительная система профилемера состоит из 24 рычагов (12 + 12), которые определяют форму поперечного сечения трубопровода, расположение сварных швов, кранов, задвижек и других особенностей трубопровода.
Профилемер перемещается по трубопроводу с потоком перекачиваемой среды. При перемещении происходит сбор информации о состоянии внутреннего профиля стенок трубопровода, а также параметров движения. Имеющаяся одометрическая система, включающая несколько независимых одометров, позволяет "привязать" особенность трубопровода по дистанции от пусковой камеры.
Профилемеры оснащаются низкочастотным передатчиком (Низкочастотные передатчики и приемопередатчики ПНТ и ППНТ), сигнал которого принимается в маркерных пунктах, расположенных по трассе трубопровода. Это позволяет уточнить данные профилеметрии с использованием системы временного маркирования. Кроме того сигнал передатчика используется для сопровождения профилемера, а также его поиска в случае нештатной остановки.
Собираемая в ходе движения профилемера информация записывается на внутренние запоминающие устройства. После прохождения всей дистанции выходные данные изделия считываются на внешние устройства хранения данных и передаются для дальнейшей обработки программой интерпретации. В результате чего, программная обработка расшифровки записанных профилемером данных, позволяет определить и визуализировать обнаруженные особенности.
В комплект поставки входит транспортно-запасовочное оборудование. Для переналадки многоканального профилемера при диагностике трубопроводов различных диаметров поставляется комплект сменных частей.
Технические характеристики многоканальных профилемеров типа ПМ
- Диаметр трубопровода (D) от 400 мм до 900 мм
- Время автономной работы 150 часов
- Диапазон давления среды эксплуатации 0.5…8 МПа (5…80 атм)
- Обследуемая дистанция - не менее 300 км
- Среда эксплуатации: нефть, газ, вода, нефтепродукты, сжатый воздух
- Температура транспортируемого продукта 0°С...50°С.
- Минимальное сечение трубопровода 70% номинального сечения трубопровода D
- Минимальный радиус поворотов трубопровода на 90 градусов не менее 1.5 D
- Угловое разрешение положения дефекта угол в 15 град.
- Погрешность измерения поперечного сечения трубопровода не более 0,5 % от номинального диаметра D
- Источник питания профилемера гальванические элементы или аккумуляторные батареи
- Источник питания передатчика 4 батарейки LR 20 (D) напряжением 1.5В
Скорость перемещения профилемера по трубопроводу
- Максимальная скорость движения со сбором информации о геометрическом положении 2,5 м/с.
Точность определения местоположения дефекта
- С использованием системы измерения пройденной дистанции ±1% дистанции
- С использованием маркерной системы и информации о сварных швах ±0,25 м
Параметры надежности
- Наработка на отказ не менее 5000 часов
- Срок службы не менее 4 лет
