Низкочастотные передатчики ПНТ, являются генератором электромагнитных сигналов на частоте 22 Гц, которые проходят через металлические и железобетонные стенки достаточно большой толщины, а также через слой грунта или воды над трубопроводом.
Передатчики ПНТ предназначены для установки на внутритрубные диагностические снаряды, очистные поршни и скребки для трубопроводов диаметром от 75 мм до 1600 мм (от 3 до 60 дюймов).

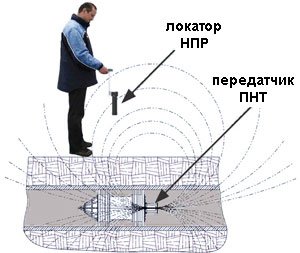

Как правило, передатчики устанавливают на внутритрубных снарядах (Внутритрубные профилемеры ПВМ), используемых для очистки или диагностики трубопроводов. Их применение позволяет отслеживать перемещение профилемера внутри трубопровода, а также находить место его аварийной остановки, практически при любых условиях. Двигаясь внутри трубопровода с потоком транспортируемой среды (газ, нефть, вода и др.), внутритрубный снаряд оснащённый передатчиком, пеленгуется с помощью низкочастотного локатора, определяя положение снаряда.
В передатчике имеется светодиодная LED индикация, с помощью которой оператор получает визуальную обратную связь о том, в каком режиме излучает передатчик и каков остаточный ресурс батарей для работы в данном режиме. Благодаря внутреннему источнику питания (обычные алкалиновые батарейки) низкочастотный передатчик излучает сигнал в течение длительного времени - от шести дней до двух месяцев, в зависимости от модели передатчика и режима излучения. Это позволяет обнаружить остановившийся внутритрубный снаряд и проследить за его движением по трассе трубопровода.
Для дистанционного включения/выключения и смены режимов излучения передатчика без съема с внутритрубного снаряда используется пульт дистанционного управления, работающий в инфракрасном (ИК) диапазоне. Если для конкретных работ оператору необходима максимальная дальность обнаружения, то можно с помощью пульта дистанционного управления переключить режим излучения на непрерывный с удвоенной мощностью.
Передатчики работают в следующих режимах излучения сигнала (пачками, непрерывный, пачками удвоенной мощностью, непрерывно с удвоенной мощностью). Экономичный режим (пачками) позволяет обнаружить сигнал передатчика в течение длительного времени (до 30 суток). Непрерывный режим повышает надёжность регистрации быстро движущихся снарядов. Режим повышенной мощности может быть полезен при работе в трубопроводах с большой толщиной стенки и когда трубопровод проложен в металлическом кожухе.
По умолчанию (после замены батареек) передатчик начинает излучать в режиме пачки. В этом режиме время автономной работы передатчика максимально.
При разработке данных приборов, основной задачей специалистов компании АПРОДИТ, являлось добиться устойчивой передачи команд низкочастотного приёмопередатчика на фоне электромагнитных помех. В передатчиках типа ПНТ заложены выверенные схемотехнические решения, используется расширенный диапазон напряжения питания и уникальные по своим свойствам материалы.

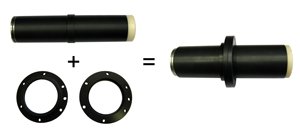

Также применены оригинальные решения по компоновке. В результате чего, передатчики ПНТ имеют большое время автономной работы и хорошую дальность обнаружения локатором. По желанию заказчика, передатчики могут комплектоваться установочными фланцами или другими приспособлениями для надежного закрепления на внутритрубных снарядах любой конструкции, а также в цельнолитых полиуретановых поршнях.
Для более эффективной работы, на базе стандартных моделей, ассортиментная линейка передатчиков предлагает унифицированные приборы для передачи сигнала. Так например, предусмотрена модификация передатчика ПНТ-01, оборудованного телеметрическим блоком и связью с компьютером по Bluetooth. Телеметрический модуль позволяет обрабатывать на компьютере и анализировать записи о линейных и угловых ускорениях по X Y Z осям, которые испытывал внутритрубный снаряд с ПНТ-01 при движении по трубопроводу.
Для установки на внутритрубные инспекционные снаряды (ВИС) по согласованию с заказчиком разрабатываются передатчики ПНТ с внешним подводом электропитания и управляющих команд. Возможна поставка приемо-передатчика ППНТ-00.
Бортовой приёмопередатчик ППНТ-00, устанавливаемый на чистящий поршень, разработан на основе алгоритма амплитудно-фазовых манипуляций (АФМ). Новые функции бортового приёмопередатчика - переход в спящий режим и выход из спящего режима по команде, переданной на частоте 22 Гц с внешнего передатчика, находящегося снаружи трубопровода.
При необходимости экономии энергоресурса бортового приёмопередатчика, находящегося в камере запуска, он переводится в спящий режим командой с внешнего передатчика. Переход в режим с минимальным энергопотреблением (спящий режим) контролируется с помощью низкочастотного локатора (Низкочастотные локаторы НПР), расположенного около камеры запуска. В спящем режиме приёмопередатчик может находиться в камере запуска несколько дней или даже недель, практически без уменьшения времени дальнейшей работы.

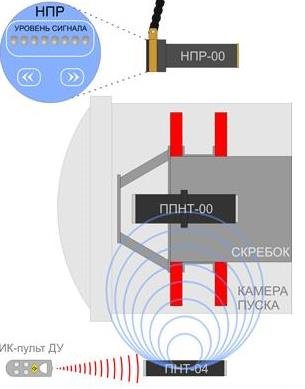

Для перевода в спящий режим необходим дополнительный передатчик ПНТ-04. Передатчик ПНТ-04 располагают параллельно бортовому приёмопередатчику на расстоянии 1-2 метра от камеры пуска. Далее ИК-пультом подают на передатчик ПНТ-04 команду на включение спящего режима на бортовом приёмопередатчике ППНТ-00. Передатчик ПНТ-04 передаёт команду включения спящего режима на частоте 22 Гц и отключается. Приёмопередатчик ППНТ-00, приняв команду от ПНТ-04, переходит в спящий режим и перестаёт излучать сигнал. Прекращение излучения сигналов на частоте 22 Гц контролируется локатором НПР-00. Он перестает подавать звуковые и световые сигналы.
После включения приёмопередатчика в режим излучения можно производить запуск внутритрубного снаряда. Чтобы ППНТ-00 случайно не отключился во время движения по трубопроводу из-за помех, в него встроен датчик.
Передатчики ПНТ сертифицированы в НАНИО "ЦСВЭ" для работ во взрывоопасных зонах и имеют маркировку взрывозащиты 0ExdsIIBT5. Степень защиты корпуса передатчика соответствует IP68 по ГОСТ 14254-96 при давлении 120 атм. Передатчики ПНТ выпускаются серийно по ТУ 4276-001-96335610-2007.
Технические характеристики низкочастотных передатчиков ПНТ и бортовых приёмопередатчиков ППНТ-00
- Предназначены для установки на внутритрубные поршни диаметром 75...1600 мм
- Дальность обнаружения до 25 м
- Ресурс работы в трубопроводе до 1000 часов
- Рабочее давление до 300 бар
- Световая индикация разряда батареи
- Дистанционное управление режимами работы
