Скребки-калибры СКТ предназначены для определения сужений трубопроводов перед проведением очистных и диагностических работ.
Установленные на скребке мерные (калибровочные) диски дают информацию о наличии мест сужений трубопровода, которые могут служить причиной остановки очистного скребка или дефектоскопа. На данных видах скребков, наряду с калибровочными дисками определения диаметра прохождения трубопровода, могут использоваться как манжеты, так и диски, позволяющие очищать полость трубопровода. По количеству выносимых скребком-калибром загрязнений можно оценить объем предстоящих очистных работ.
При прохождении сужений или преград происходит деформация лепестков калибровочных (измерительных) дисков скребка, по величине отгиба которых и определяется минимальное проходное сечение трубопровода.
Геометрия корпуса скребков-калибров СКТ и параметры манжет выбраны для обеспечения гарантированного прохождения. Благодаря способности проходить сужения трубопроводов до 65% наружного диаметра скребки-калибры не останавливаются даже в самых сложных участках трубопровода.

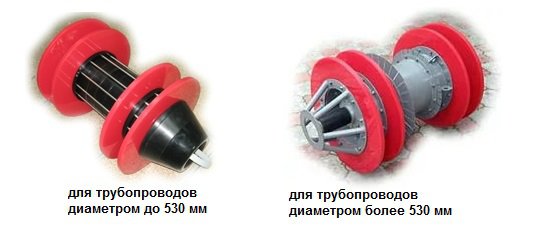

Как и очистные скребки УСО (Очистные скребки и поршни УСО), скребки-калибры СКТ, существуют двух видов: с неметаллическим разборным корпусом (для трубопроводов диаметром до 530 мм.) и с металлическим корпусом (для очистки трубопроводов диаметром более 530 мм).
Корпусные детали скребков для трубопроводов диаметром до 530 мм изготавливаются из твердого полиуретана или капролона. Корпуса скребков-калибров для трубопроводов диаметром более 530 мм экономически выгоднее изготавливать из стали. Но для любой конструкции корпуса поршня или скребка, полиуретановые чистящие диски или манжеты, которые непосредственно очищают стенки трубопровода, изготавливаются только из качественного износоустойчивого полиуретана твёрдостью 75…85 единиц по Шору.
По сравнению с цельнолитыми полиуретановыми поршнями, скребки малого диаметра с чистящими полиуретановыми дисками и легкоразборным неметаллическим корпусом имеют определенное преимущество по проходимой ими дистанции. То есть по общей длине трубопровода, которую с их помощью можно качественно очистить. Это связанно с тем, что скребки малого диаметра, как правило, используются несколько раз для очистки коротких (до 50 км) или внутрипромысловых трубопроводов. Перед следующим запуском в трубопровод скребки очищают от выносимых ими отложений. Таким образом, при многократном использовании скребков имеется возможность осмотра и индивидуальной замены особенно износившихся дисков.
Скребки-калибры СКТ могут поставляться с низкочастотными передатчиком и без передатчика. Наличие передатчика позволяет отслеживать перемещение скребка в трубопроводе, а в случае застревания обнаружить место его остановки в срок до 40 дней с помощью локатора.
Низкочастотный передатчик устанавливается внутри корпуса скребка-калибра СКТ с корпусом из пластика или твердого полиуретана. Эти материалы не ослабляют электромагнитный сигнал передатчика (пульсирующее на частоте 22 Гц магнитное поле). Благодаря этому факту передатчик можно размещать внутри корпуса внутритрубного снаряда без риска уменьшения дальности обнаружения снаряда низкочастотным локатором. Это позволяет уменьшить габариты и вес скребка-калибра.
Для скребков-калибров с корпусом из стали, для прохождения электромагнитного сигнала от передатчика, необходимо его выносить на половину его длины из обечайки корпуса снаряда. При этом с помощью бампера необходимо защищать передатчик от возможных повреждений.
Иногда для очистки "сложных" трубопроводов, в которых имеются сужения больше, чем 15% от диаметра, требуются скребки с хорошей проходимостью. Например, если проходное сечение трубопровода по каким-либо причинам составляет лишь 65% от номинального диаметра. Для таких случаев предлагается использовать скребки серии СКТ без установленных калибровочных дисков. Степень очистки внутренней поверхности трубопровода у них будет ниже, чем у чистящих скребков серии УСО, но зато сильно снижается риск остановки такого скребка в данном трубопроводе. Также, вместо чистящих полиуретановых дисков возможна установка полиуретановых манжет.
Разработанная на базе скребков СКТ, серия внутритрубных скребков-телескопов, позволяет производить очистку трубопроводов, имеющих участки с различным номинальным диаметром труб (телескопические трубопроводы). Скребки-телескопы СКТ проходят повороты радиусом R=1.5D и сужения 70% в большей по диаметру трубе.
Благодаря разрезным дискам скребок-телескоп хорошо уплотняется как в трубе малого диаметра так и большого. За счет этого достигается качественная очистка всего телескопического трубопровода, в котором другие скребки не применимы.
Например, для очистки трубопровода, сваренного из труб внешним диаметром 219мм и 273мм используется скребок-телескоп, обозначаемый СКТ-200-250. В скребок-телескоп СКТ, также может быть установлен передатчик серии ПНТ (Низкочастотные передатчики и приемопередатчики ПНТ и ППНТ), для отслеживания его перемещения внутри трубопровода.
Возможно изготовление укороченных скребков СКТ с корпусом из твердого полиуретана или цельнолитых полиуретановых поршней, для запуска (в том числе автоматического) из трехходового полнопроходного шарового крана. В такие скребки также можно устанавливать низкочастотный передатчик для отслеживания и поиска при перемещении по трубопроводу.
На иллюстрации показан укороченный скребок с передатчиком для трехходового шарового крана в трубопровод ДУ= 300 мм.
Внутритрубные скребки серии СКТ сертифицированы на соответствие ТР ТС 010/2011 "О безопасности машин и оборудования". Скребки-калибры СКТ, изготавливаются для трубопроводов диаметром от 80 мм до 1420 мм. В каждый такой скребок может быть установлен низкочастотный передатчик. При этом обеспечивается заявленная выше проходимость сужений и особенностей трубопровода.
Технические характеристики скребков-калибров серии СКТ
- Предварительная очистка и индикация сужений трубопровода
- Очистка трубопроводов переменного диаметра
- Трансмиттер с телеметрическим модулем
- Диаметр трубопровода 3 - 56 дюймов
Скребки-калибры СКТ обеспечивают гарантированное прохождение
- Сужений до 65% наружного диаметра трубопровода

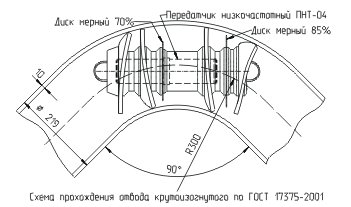

- Крутоизогнутых отводов в трубопроводах радиусом 1.5 Ду на 90 градусов (по ГОСТ 17375-2001)
- Равнопроходных тройников с нижним расположением отвода
- Выступающих внутрь врезок (вантузов)
- Клиновых и шиберных задвижек
