Низкочастотные локаторы НПР — это носимые автономные устройства, предназначенные для обнаружения и регистрации сигналов от низкочастотных передатчиков, установленных на внутритрубных снарядах, а также для регистрации слабых изменений магнитных полей, создаваемых внутритрубными снарядами без передатчиков.
Кроме основной функции — приёма низкочастотного сигнала, с их помощью можно управлять режимами работы передатчиков, так как в локаторы встроена аппаратура дистанционного управления по инфракрасному каналу.
Локаторы НПР имеют высокую чувствительность и узкую полосу пропускания, что позволяет уверенно обнаруживать сигнал от передатчиков даже при неблагоприятных условиях, таких как промышленные помехи с частотой 50 Гц, работающие электродвигатели, глубокое залегание трубопровода.
Низкочастотные локаторы серии НПР, регистрируют сигналы от различных передатчиков, работающих на частоте 22Гц, таких как ПНТ, ПС1, ПС2, ПН, ПДС, CD42 и др. Сигнал от передатчиков ПНТ определяется локатором НПР по воздуху на расстоянии до 25 метров.
В зависимости от выбранного режима работы локатора, регистрация производится либо по изменению слабых магнитных полей, либо по электромагнитным колебаниям на частоте 22Гц от передатчика, закрепленного на внутритрубном снаряде. Принимаемый сигнал проходит через аналоговую и цифровую фильтрацию для подавления помех. По звуковым и световым сигналам от локатора оператор определяет положение передатчика внутри трубопровода.
Оператор оповещается с помощью звука от встроенного динамика и по свечению нескольких светодиодов на лицевой панели локатора в случае, если отфильтрованный сигнал превышает некоторое пороговое значение. Одновременно происходит запись сигнала во внутреннюю энергонезависимую память локатора.
Для контроля уровня принимаемого сигнала на передней панели локатора имеется линейный светодиодный индикатор, позволяющий работать в диапазоне температур от -40 до +50С при любом освещении, в том числе при ярком солнце. Яркость светодиодного индикатора автоматически регулируется с помощью встроенного фотоэлемента.
Применённые в приборе схемные и конструктивные решения, позволяют работать локатору в самых разнообразных климатических условиях и во взрывоопасных зонах классов 1, 2, в которых возможно образование взрывоопасных смесей категории IIB температурной группы Т3. На локаторы наносится маркировка взрывозащиты 1ExibIIBT3X, степень защиты корпуса - IP68 по ГОСТ 14254-96 (МЭК 529-89).

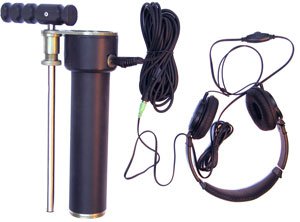

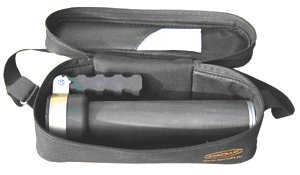

Управление локаторами НПР максимально упрощено и сделано интуитивно понятным. Для удобства в комплект поставки входит переносная сумка.

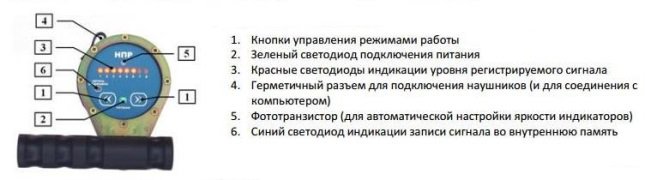

Приемники (локаторы) НПР выпускаются в различных модификациях, которые имеют одинаковый интерфейс управления, максимально унифицированы по электронным компонентам и алгоритму работы. Управление приемниками осуществляется с помощью двух кнопок на передней панели (или на боковой поверхности для подводных регистраторов НПР-03).
Для визуализации принятых сигналов на панели управления имеются светодиоды, надежно работающие при любой температуре и любой освещенности. В приемниках, которые не предназначены для работы под водой, также имеется встроенный динамик, который звуком оповещает оператора о принятом сигнале.
Благодаря высокоточным кварцевым часам, встроенным в приемники НПР-01 и НПР-03, которые можно синхронизовать через компьютер с часами внутритрубного снаряда, эти приемники также можно использовать в маркерных точках при проведении внутритрубной диагностики трубопроводов с GPS-привязкой к местности.
Также в НПР локаторе имеется модуль регистрации изменения слабых магнитных полей. Этот модуль позволяет регистрировать прохождение внутритрубного снаряда, даже если он не оснащен электромагнитным передатчиком. Для этого достаточно, чтобы внутритрубный снаряд был изготовлен из ферромагнитных материалов (обычная конструкционная сталь) или был оборудован небольшим постоянным магнитом.
При этом НПР-локатор должен находиться расстоянии не более 1 м от трубопровода или вплотную к нему. В таком случае, прохождение снаряда внесет изменение в магнитное поле Земли, и это будет зарегистрировано неподвижным локатором.
Дополнительно в корпус НПР локатора встраивается электронный модуль с инфракрасным передатчиком. Этот модуль используется для дистанционного управления передатчиками серии ПНТ. Благодаря этому больше нет необходимости снимать передатчик с внутритрубного снаряда и разбирать его, для того чтобы выключить или поменять режим излучения.
Локаторы НПР изготавливаются серийно по ТУ 4276-001-96335611-2008 и при правильной эксплуатации, работают 10 и более лет. Требуется только замена батареек, которые можно купить в любом магазине. Плановое применение таких приборов, самым положительным образом сказывается на надёжности и предсказуемости диагностических и очистных работ, на любых строящихся или эксплуатируемых трубопроводах.
Технические характеристики низкочастотных локаторов НПР
- Принимаемые сигналы - электромагнитные колебания частотой 22Гц; изменяющиеся магнитное поле
- Передаваемый сигнал - кодированный ИК сигнал (для дистанционного управления передатчиками ПНТ)
- Дальность обнаружения передатчика ПНТ по воздуху 25 метров
- Время автономной работы не менее 240 часов
- Степень защиты оболочкой по ГОСТ 14254-96 IP68
- Маркировка взрывозащиты 1ExibIIBT3 X
- Температура рабочей среды - 40°С...+60°С.
- Источник питания 4 батарейки LR 6 (АА) напряжением 1.5В
- Габариты транспортировочные 90 мм х 110 мм х 270 мм
- Вес не более 3.5 кг
- Средняя наработка на отказ не менее 5000 часов
- Количество записей в энергонезависимую память - 5
- Индикация оставшегося времени работы
- Автоматическая настройка яркости светодиодов
