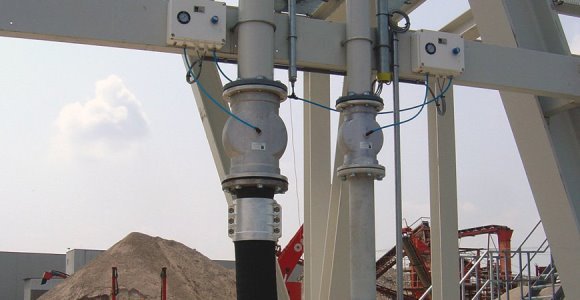

Запорные клапаны типа VM и VMM применяются для временной остановки (перехвата) потока материалов в пневматических транспортных системах и других трубопроводных системах. Кроме того, их можно устанавливать в качестве запорных устройств для трубопроводов шахтного заполнения.
Главное отличие пережимного клапана от обычных кранов в том, что в открытом состоянии внутреннее сечение клапана равно сечению трубы и поэтому материал может передаваться без потери производительности. Также важной особенностью является скорость закрытия, это происходит за доли секунды, т.к. процесс пережимания происходит подачей воздуха. Благодаря этим характеристикам пережимные клапаны VM/VMM широко используются для перекрытия потоков материалов в пневмосистемах, на подаче материалов в силоса, в установках дозирования и т.п.
Корпус запорных клапанов типа VM/VMM изготовлен из алюминиевого сплава с отверстием в боковой части, соединительных втулок, и гибкой муфты из синтетического материала с текстильными вставками. Втулки для крепления муфт изготовлены из алюминиевого сплава, закаленной углеродистой стали или нержавеющей стали марки 304/316.

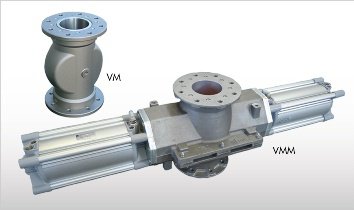

Запорные клапаны данной серии имеют две модификации:
- Клапаны типа VM
- Клапаны типа VMM
Клапаны типа VM применяются для пневматической транспортировки порошков, гранул, волокон, густых масс и жидкостей.

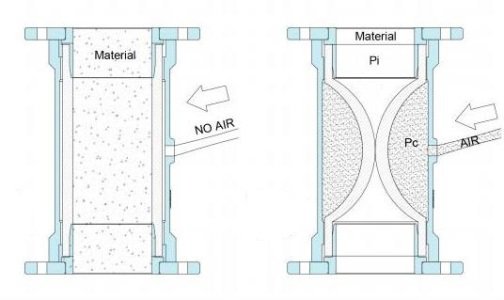

Принцип действия: запорный клапан приводится в действие пневматическим или гидравлическим способом. В положении покоя внутреннее сечение клапана соответствует диаметру подводящей трубы. При использовании сжатого воздуха, пропускаемых через резьбовое отверстие в камеру клапана, внутренняя гибкая муфта меняет форму таким образом, что блокирует проходное отверстие.
Клапаны типа VMM применяются для пневматической транспортировки порошков, гранул, волокон, густых масс и жидкостей.

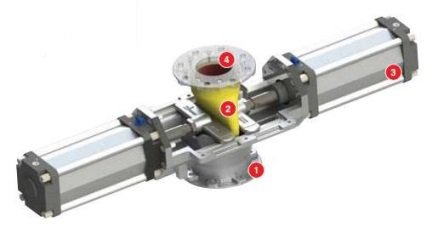

Принцип действия: при подаче сжатого воздуха в два пневмоцилиндра простого действия внутренняя гибкая муфта постоянно открыта. Если воздух не подается, муфта в цилиндрах изменяет форму таким образом, что блокирует проходное отверстие.
Пережимные клапаны VM/VMM отличаются высоким качеством применяемых материалов и их обработки. Современная конструкция имеет малые габариты и небольшой вес, а широкое разнообразие вариантов исполнения и опций, в зависимости от обрабатываемых материалов, позволяет их применять на многих производствах.
Отсутствие возможного контакта материала с корпусом, позволяет использовать клапан для работы с любыми сыпучими материалами или жидкостями.
Особенности запорных клапанов VM/VMM
- Диаметр проходного канала от 13 мм (1/2”) до 200 мм (8”) (для типа VM)
- Диаметр проходного канала: 40 мм (1 ½”) – 50 мм (2”) – 65 мм (2 ½”) – 80 мм (3”) – 100 мм (4”) – 125 мм (5”) – 150 мм (6”) – 200 мм (8”) (для типа VMM)
- Рабочая температура: -20 ~ 80 °C
- В зависимости от обрабатываемого материала материал муфты может быть различным
- В зависимости от обрабатываемого материала материал втулки может быть различным
Преимущества пережимных запорных клапанов
- Легкая, быстрая замена муфты и втулки
- Проходимость через отверстие без снижения давления
- Материал не контактирует с корпусом
- Применимы во взрывозащищенных предприятиях (только VM)
- Малый вес по сравнению с другими моделями или типами клапанов
- Исключительно малый расход воздуха (только VM)
- Контактирующие детали для применения с пищевыми продуктами
Запорные клапаны VM
