Наклонные ножевые задвижки VDI используются во всех установках, когда необходимо добавить к простому преграждению потоков материала, транспортируемых самотеком, дозирование в определенных рамках. Особые асимметричные и геометрические очертания загрузки, позволяют регулировать поток материала, добавляя к функции преграждения, функцию дозирования.
Наклонный дозирующий затвор, устанавливается под силосами, бункерами, и другими резервуарами, разгрузочными горловинами шнеков, конвейеров и разгрузчиков, и служит для регулирования потока материала (вплоть до полной остановки потока). Благодаря своей инновационной конструкции и широкой гамме вариантов, наклонный дозирующий затвор VDI может применяться в самых разнообразных отраслях промышленности, включая пищевую.
Наклонный дозирующий затвор типа VDI образован корпусом ассиметричной конической формы, в устье которого расположены наклонные ножевые заслонки. Наклонные лезвия, вместе с асимметричной конической формой загрузки, образуют пыленепроницаемую конструкцию, внутри которой расположено отверстие эллиптической формы в виде «глаза». Чем шире этот «глаз» открыт, тем больше материала сквозь него проходит, чем плотнее он закрыт, тем меньше поток материала.
Внутренняя поверхность конуса покрыта противоабразивным и износостойким техническим полимером SINT для пищевых и иных материалов. Лезвия изготовлены из углеродистой или нержавеющей стали. Заслонки приводятся в действие приводом в различном исполнении и снабжены датчиками и индикатором промежуточных положений. Под действием датчиков заслонки принимают различные положения, регулируя поток материала, обеспечивая равномерный поток и точную подачу материала.
Задвижка может быть задействована ручным, электропневматическим или электромеханическим приводом. Промежуточные положения, лезвие занимает под воздействием сенсоров, и они отражаются с помощью специального индикатора. Чтобы усилить поток материала с малой пропускной способностью, пыленепроницаемые задвижки VDI могут быть оснащены дополнительным пневматическим молотком, который передает ударный импульс всему корпусу затвора во время работы.
Применение наклонных ножевых задвижек VDI позволяет подстроиться под конкретный тип разгружаемого материала, благодаря широкой гамме взаимозаменяемых лезвий заслонок. Компактная и износостойкая конструкция, проста при чистке и техническом обслуживании.
Особенности наклонных ножевых задвижек VDI
- Корпус выполнен из углеродистой стали с покрытием из конструкционного полимера SINT или нержавеющей стали
- Взаимозаменяемые лезвия из нержавеющей, углеродистой стали или технического полимера SINT
- Любой тип исполнительного механизма: ручной, пневматический или электромеханический
- Пыленепроницаемость
- Возможность использования промежуточных положений лезвия для регулировки потока материала
- Высокая износостойкость
- Поставка со склада
- Конусообразный вход
Преимущества наклонных дозирующих затворов
- Лучшее прохождение потока материала по сравнению с поворотными и ножевыми затворами
- Проходное сечение более линейное, однотипное и пропорционально положению привода по сравнению с другими клапанами
- Применение специальных устройств управления для точной подачи материала
- Форма входного отверстия облегчает выход материала из устройства хранения
Дополнительные опции
- Версия для пищевых продуктов, соответствующая стандартам FDA и EN

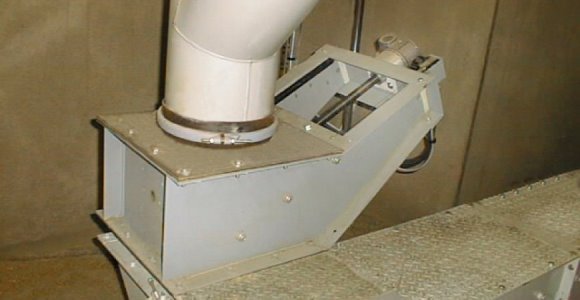

Наклонные ножевые задвижки VDI
