Клапаны сброса давления VHS-C

Клапаны сброса давления VHS-C — это улучшенная версия клапанов типа VHS (Клапан сброса давления VHS). Их применяют для регулирования избыточного/недостаточного давления в силосах и бункерах.

Клапан сброса давления VHS-C, как и его предшественник, является эффективным предохранительным устройством для обеспечения безопасности силоса, когда необходимо мгновенно нормализовать резкое превышение давления внутри резервуара.

Клапан сброса давления VHS-C с противовесом имеет значительное преимущество по сравнению с клапаном VCP (Клапаны сброса давления VCP). В связи с моментом инерции пружин в VCP, уравновешивание условий давления происходит весьма быстро, но не моментально. Клапан VHS-C выполняет эту работу моментально.

Клапаны изготавливают из углеродистой или нержавеющей стали 304, благодаря чему конструкция устойчива к коррозии и имеет небольшой вес.

Принцип действия данных устройств, основан на эффективной и надёжной работе. Они вступают в действие только тогда, когда давление внутри резервуаров переходит безопасные границы. При нормальной работе клапан сброса давления VHS-C никогда не должен срабатывать.Пока давление в резервуаре не превышает установленные нормы, противовесы удерживают клапан в закрытом положении.

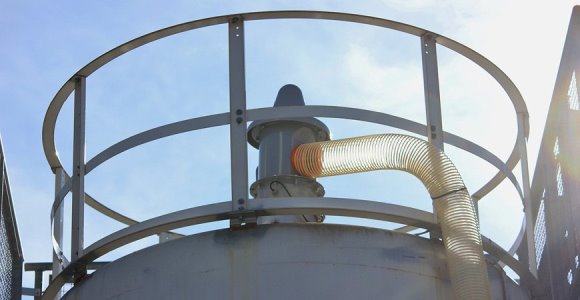

Благодаря диафрагме, установленной внутри корпуса клапана, достигается идеальное уравновешивание давления. В случае избыточного давления воздух изнутри силоса выходит в выпускное колено клапана, которое возможно подключить к системе аспирации, а в случае понижения давления воздух из атмосферы поступает в силос.



Корпус клапана, имеющий цилиндрическую форму, оборудован установочным кольцом для соединения с крышкой резервуара и выпускным коленом выхлопной трубы для подсоединения к трубопроводу аспирационной установки. Внутри клапана помещена диафрагма особой конструкции из эластичного материала, которая позволяет моментально выравнивать давление. Когда давление как изнутри, так и снаружи резервуара начинает превышать предельно допустимые показатели, эластичная мембрана за счет разности давлений прогибается, открывая клапан в ту или иную сторону. В устройстве также предусмотрены набор противовесов для удержания закрытого клапана в нормальном положении и защитная крышка.

Клапаны сброса давления VHS-C имеют высокий уровень безопасности, за счёт применения в конструкции отвода сбрасываемого воздуха. А также имеют более быструю, по сравнению с другими конструкциями клапанов, реакцию на изменения давления внутри резервуара. Такой принцип работы обеспечивает высокую производительность и эффективность при эксплуатации.

Особенности клапанов сброса давления серии VHS-C

  • Вертикальная втулка из углеродистой стали или нержавеющей стали 304
  • Диаметр корпуса: 273 мм
  • Выпускной патрубок для подключения к централизованной системе аспирации
  • Механическая настройка для индуктивного сигнального датчика
  • Небольшое количество компонентов
  • Система противовесов никогда не соприкасается с пылью
  • Мембрана и транспортный трубопровод имеют специальную форму и изготовлены из инновационных материалов
  • Корпус из конструкционного полимера SINT и защитная крышка
  • Особые свойства мембраны и колена предотвращают возможность образования заторов и осадка
  • ЗАПАТЕНТОВАНО

Преимущества клапанов сброса давления

  • Высокий уровень безопасности для людей и окружающей среды благодаря возможности отвода сбрасываемого воздуха
  • Низкие эксплуатационные расходы и затраты на обслуживание и небольшое количество компонентов
  • Возможно подключение к системе аспирации
  • Легкий вес
  • Более высокая производительность по сравнению с пружинной версией по привлекательной цене

Дополнительные опции

  • Соответствие стандартам EN 1935/2004
  • Смотровое окно
  • Индуктивные датчики
  • Защитная сетка
  • Комплект для регулировки
