Клапан сброса давления VHS

Клапаны сброса давления VHS применяются для регулирования избыточного или недостаточного давления в силосах и бункерах. Клапаны сброса давления являются предохранительным средством при превышении нормального давления внутри силоса или бункера, и вступают в действие только тогда, когда давление внутри резервуаров переходит безопасные границы.

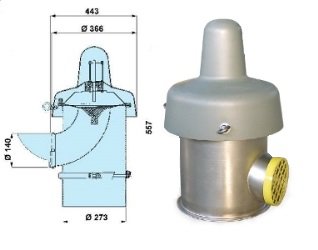

Предохранительные клапаны VHS состоят из цилиндрического корпуса с соединительным зажимом для соединения с крышкой резервуара и вытяжной трубы, для подсоединения к системе аспирации.

Внутри корпуса установлены диафрагма особой конструкции из эластичного материала, способная моментально восстановить нормальные условия работы; набор противовесов для удержания закрытого клапана в нормальном положении и защитная крышка.

Предохранительные пружинные клапаны сброса давления VHS, это последнее средство спасения, когда аномальные условия давления грозят безопасности силоса.

Инновационный принцип работы данных устройств с противовесом, обеспечивает мгновенное выравнивание давления, в отличие от предохранительного клапана VCP, у которых в связи с моментом инерции пружин, уравновешивание условий давления происходит весьма быстро, но не моментально.

Уже давно в странах с развитой промышленностью, нормативы о правилах безопасности на рабочем месте ужесточились, в связи с этим пункт об охране силосов и контейнеров с аномальными условиями давления был включен в данные нормативы. Нет никаких сомнений, что другие страны со временем последуют этому примеру. Именно поэтому в современных условиях, на предприятиях необходимо использовать только качественное и безопасное оборудование, которое сможет мгновенно предотвратить неожиданный избыток или недостаток давления внутри силоса.

Данные устройства приходят в действие лишь тогда, когда давление превышает установленные значения. Пока давление в резервуаре не превышает установленные нормы, противовесы удерживают клапан в закрытом положении. Благодаря диафрагме, установленной внутри корпуса клапана, достигается идеальное уравновешивание давления.

В ситуациях избыточного давления, как изнутри, так и снаружи резервуара, эластичная мембрана за счет разности давлений прогибается, открывая клапан в ту или иную сторону. Это даёт возможность воздуху, проникшему в клапан изнутри силоса, выйти во внешнюю атмосферу. В случае понижения давления, воздух снаружи поступает в силос.

Клапаны сброса давления VHS изготавливаются из высококачественной нержавеющей стали и имеют компактные габаритные размеры. Конструкция клапана позволяет избежать образования наслоений или корок, что делает эксплуатацию более простой и экономичной при обслуживании. Устройства хорошо подходят для закрытых помещений и предусматривают возможное устранение выброса пыли в атмосферу.

Особенности клапанов сброса давления серии VHS

  • Корпус из нержавеющей стали AISI 304
  • Диаметр корпуса — 273 мм
  • Пропускная способность воздуха вплоть до 5000 м3/ч
  • Вытяжная труба для соединения с централизованной аспирирующей установкой
  • Данные клапаны рассчитаны на отрицательное максимальное давление в -0,005 бара и на максимальное давление в + 0,05 бара
  • ЗАПАТЕНТОВАНО

Преимущества клапанов сброса с противовесом

  • Компактные габаритные размеры
  • Легкий вес
  • Экономия времени при обслуживании
  • Принцип работы клапана сброса давления VHS является инновационным
  • Его специальная мембрана двойного действия контролирует повышение или понижение давления
  • Особые свойства мембраны помогают избежать образования заторов и осадка
  • Возможно устранение выброса пыли в атмосферу
  • Канал для выбросов

Дополнительные опции

  • В качестве опции доступны нестандартные параметры
  • Индуктивные датчики
  • Защитная сетка
  • Комплект для регулировки

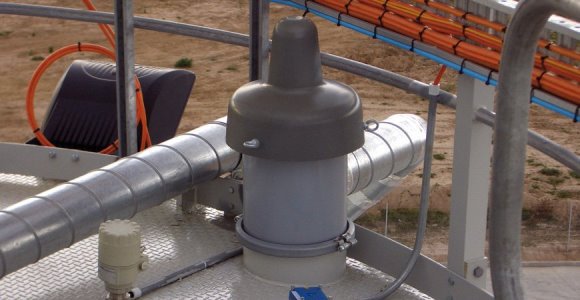

Клапаны сброса давления VHS
