Виброднища BA

Виброднище ВА – это устройство конической формы, которое благодаря вибрации способствует опадению материала из бункеров или силосов.

Основной функцией виброднища, является обеспечение нисходящего потока материала в ходе его извлечения из силосов, в которых он хранится. Благодаря направленной вибрации, виброднище гарантирует равномерную подачу материала из силоса или воронки. Данные устройства ни в коем случае нельзя использовать в качестве дозатора, поскольку они не рассчитаны для подобных целей.

Виброднища марки BA устанавливаются в нижнюю часть конуса силоса и позволяют транспортировать даже труднопередаваемые материалы, такие как мука, корма, удобрения и т.п

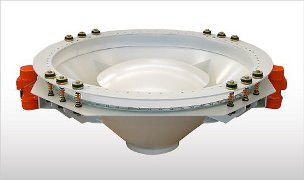

ВА представляет собой устройство в форме конуса из углеродистой или нержавеющей стали, изготовленное на станке для обработки листового металла. Особенностью конструкции конуса виброднища, является отсутствие на поверхности сварных швов. Выпускной конус является вибрирующей частью питателя, он служит для передачи извлеченного материала. Внутри конуса заключены поперечные планки, удерживающие дефлектор.

Виброднище также комплектуется бесшовным уплотнением из технического полимера SINT, с верхним и нижним фланцами, подвесками для присоединения виброднища к силосу, а также одним или двумя электрическими вибраторами. Количество используемых блоков подвесок зависит от модели виброднища ВА, высоты силоса и удельного веса материала. Высокая гибкость и особая конструкция блоков подвесок позволяют использовать вибраторы меньшего размера, чем те, которые устанавливаются на обычных питателях.

Для установки виброднища ВА, конус силоса должен быть короче обычного и иметь разгрузочное отверстие большего диаметра. Фланец, поставляемый в комплекте с виброднищем, приваривается на конус силоса. Специальные подвески и цельное уплотнение из технического полимера SINT, образуют гибкое соединение между силосом и виброднищем.

Один или два электрических вибратора, установленные сбоку, порождают вибрацию всего виброднища, не создавая вместе с тем вибрации самого силоса, каждый раз, когда транспортное устройство под виброднищем ВА начинает выгрузку продукта. Во время выгрузки виброднище осуществляет вращательное движение, которое передается материалу внутри силоса; таким образом, поток материала направляется через разгрузочное отверстие виброднища к устройству, транспортирующему материал.

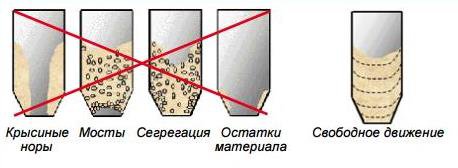

Виброднища ВА производства WAM используются в различных отраслях промышленности для облегчения выгрузки порошковых или гранулированных материалов из силосов или больших бункеров. Использование этого устройства обеспечивает оптимальный процесс выгрузки материала и уменьшает образование «мостов» и «мышиных нор».

Особенности виброднищей серии BA

  • Q = 5 ~ 320 м3/ч
  • Типоразмеры: от Ø 400 до 3000 мм
  • Материал исполнения: углеродистая сталь, нержавеющая сталь 304L/316L
  • Прочная и компактная конструкция
  • Различные виды уплотнений, в том числе для пищевых продуктов и для высокотемпературных материалов
  • Различные конфигурации дефлекторов в зависимости от области применения
  • Малое энергопотребление
  • Длительный срок службы подвесок и уплотнений
  • На 70 % меньше сварных швов по сравнению с традиционными виброднищами
  • Конус виброднища без сварных швов

Преимущества виброднища ВА

  • Цельное уплотнение с верхним и нижним фланцем гарантирует безопасное соединение
  • Отсутствие сварных швов на конусе и уплотнениях
  • Простая установка

Дополнительные опции

  • Подвески для алюминиевых силосов
  • Большой выбор вибраторов (см. вибраторы OLI)
  • Дополнительные системы аэрации
  • Исполнения патрубка выгрузки с аварийной ножевой задвижкой
  • Исполнение АТЕХ, зона 22
  • Конфигурация для отрицательного давления
