Горелки серии FC используются в процессах при низкой температуре. Монтированный на структуре вентилятор направляет горючий воздух в горелке. Поток подаваемого воздуха - постоянен и терморегулирование происходит при избытке воздуха, изменяя подачу газа. Такого типа управление гарантирует отличную стабильность пламени при любых условиях работы и гомогенность температуры и давления в камере сгорания.
Необычная головка сгорания позволяет получение высоких соотношений мощности от 30÷1 до 50÷1, в зависимости от модели. Компактность и полностью металлическая структура, соотнесенная с весом и небольшими размерами, гарантируют простой и безопасный монтаж.
Горелки серии FC особенно пригодны для монтажа в камере сгорания с негативным давлением или в атмосферной катере. Если горелка монтируется в камере с положительным давлением, необходимо знать его значение на месте монтажа, чтобы действовать в правильных условиях. Горелки серии FC могут управляться регулирующими системами вкл.-выкл. с двумя фазами или модулирующими.
Горелки FC могут монтироваться в любой позиции, для монтажа необходимо использовать специальный фланец со стандартными отверстиями. Вход газа может свободно вращаться и обеспечен ограничителем газа серии GAF. По заказу горелка поставляется с огнеупорным блоком или со специальным дефлектором пламени из стали, кроме того существует предварительно монтированный вариант, обеспеченный всеми приборами для линии подачи газа (как на представленных схемах).
Характеристики горелок серии FC
- Корпус горелки: железо
- Корпус горелки: AISI310
- Газовая форсунка: AISI304
- Дефлектор по заказу: AISI310
- Мощность: от 145 до 435 кВт
- Работа с разными газами:
СН4/Сжиженный /Пропан/и т.д. - Стабильность пламени при: излишнем
воздухе стехиометрическом горении - Низкое содержание Nox
- Большая пропускная способность
- Большое количество излишнего воздуха
- Легко заменяемые электроды
- Отдельные входы для воздуха, смешивание в noz-zolo,
отсутствие возврата пламени - Компактная горелка с уменьшенным весом и размерами состоит из: вентилятора горючего воздуха, реле давления воздуха, ограничителя прохода газа, электрода зажигания, электрода обнаружения, глазка для наблюдением за пламенем, измерительной мембраны газа (CH4, GPL).
Применение компактных металлических горелок серии FC
- Генераторы горячего воздуха
- Генераторы пара
- Мусоросжигательные печи
- Сушилки
- Печи для пекарен
- Текстильные машины и красильные мастерские (Rameause)
Включение и обнаружение пламени
Включение горелки серии FC осуществляется при помощи разряда, при высоком напряжении электрода серии WAND, по заказу поставляется система управления горелкой серии P42PBST-W/X. Обнаружение пламени осуществляется при помощи специального электрода серии WAND; по заказу может применяться фотоэлемент с ультрафиолетовым излучением серии UV-2. Контроль пламени необходим на всех системах, работающих при температуре ниже 750°C.
Размеры пламени - таблица мощности
Длина пламени - приблизительна и относятся к горелке, работающей на природном газе, находящейся на свободном воздухе, работающей в стехиометрическом и при номинальной мощности.

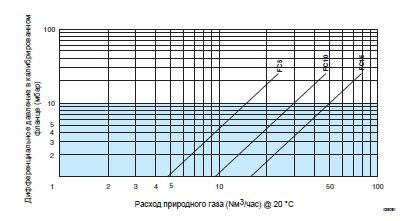

Диаграмма расхода природного газа

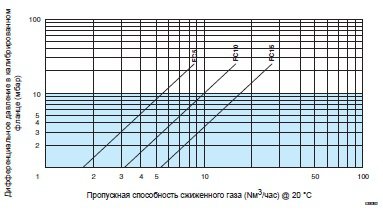

Диаграмма расхода сжиженного газа

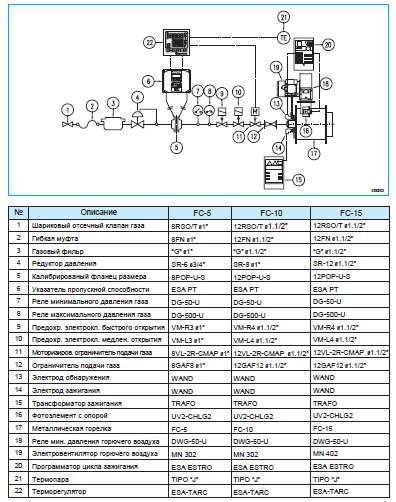

Схема потока (вкл.-выкл.)

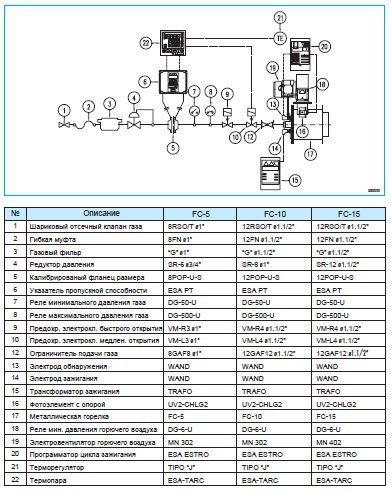

Схема потока (модулирующая)

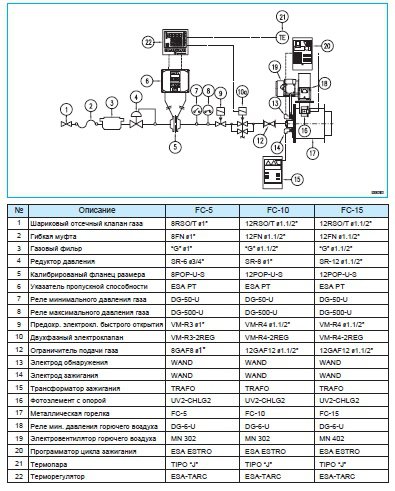

Схема потока (две фазы)

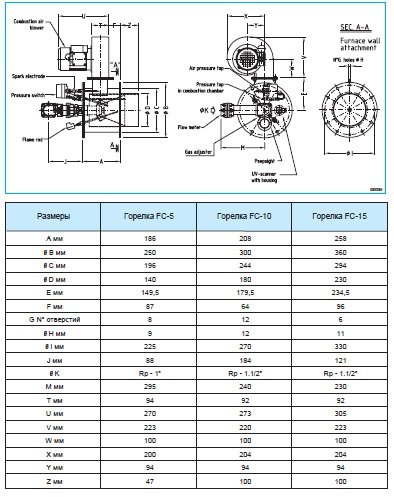

Габаритные размеры
Компактные металлические горелки серии FC
