Газовые горелки серии HS - это горелки типа “сопло mix”, т.е. со смешиванием в сопле, где поток поддерживающего горение воздуха вместе с огнеупорным конусов производят пламя, позволяющее высокое проникновение тепла во внутрь камеры сгорания с последующим увеличением КПД.
При модулированном управлении или избытке воздуха рекомендуется применение сервоприводов быстрого отклонения для наибольшего передвижения объемов внутри камеры сгорания.
Горелки HS обычно монтируются на стене, а не на своде (в особых случаях необходимо указать это). В проделанном в стене проеме для огнеупорного блока необходимо предусмотреть наличие вокруг него свободного пространства - 12,5 мм, которое должно быть заполнено матом из фиброкерамики, защищенным впритык к стене огнеупорным цементом - 20 мм. Это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок. Для подсоединения трубопроводов воздуха и газа к горелке, рекомендуется применение гибких штуцеров, которые обязательны при работе горелки на уже нагретом воздухе, таким образом, будут компенсированы расширения механической структуры. Входы для газа/воздуха могут свободно вращаться на 90° и они обеспечены фланцами с резьбой или для сварки.
Характеристики горелок высокой скорости серии HS
- Корпус смесителя: чугун G25
- Крупноразмерная плита: чугун G25
- Трубопровод газа: AISI304
- Работа при уже нагретом воздухе до: 450°С
- Работа с разными типами газа: СНд/Сжиженный/Пропан/и т.д
- Стандартный огнеупорный блок, предел температуры 1750°С
- Мощность: от 90 до 1.500 кВт
- Скорость продуктов сгорания: 90-100 м/сек
- Избыток воздуха для всех моделей: 300%
- Макс. давление воздуха в горелке: 88 мбар
- Отличная стабильность пламени при: избытке газа и воздуха,
стехиометрическом горении - Низкое содержание NOx.
- Опорный фланец огнеупорного блока с резьбовыми отверстиями для позиционирования оборудования: управления горелкой, обнаружителей пламени (электроды или UV), глазок
- Отдельные входы воздуха и газа, смешивание в сопле, отсутствие возврата пламени
Применение горелок серии HS
- Печи периодического действия для общей тепловой обработки
- Печи с выдвижным подом
- Отражательные печи
- Туннельные печи
- Нагрев ковша

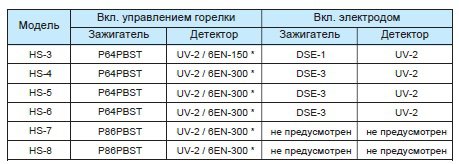

Включение и обнаружение пламени
Включение горелки серии HS должно происходить при низком пламени, с помощью управления PBST. Управление горелкой должно быть отключено после включения основной горелки; обнаружение пламени происходит при помощи фотоэлемената, повернутого против часовой стрелки по отношению к самому управлению.
Для модели небольшой мощности - прямое включение при помощи электродов DSE, в этом случае обнаружение происходит при помощи фотоэлемента UV-2. Контроль пламени обязателен на всех системах, работающих при температурах ниже 750°С.
(*) Примечание: в большинстве случает советуется осуществить обнаружение пламени при помощи фотоэлемента. В особых случаях можно использовать постоянное управление с обнаружением пламени.

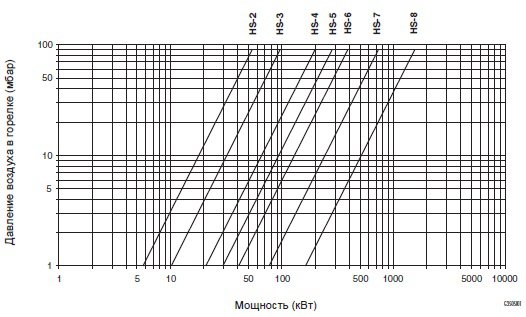

Диаграмма мощности

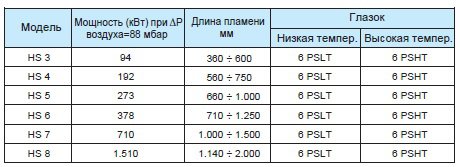

Таблица мощности
Размеры пламени - приблизительные и относятся к горелке, работающей на природном газе при стехиометрическом соотношении, на открытом воздухе воздухе, в стехиометрическом соотношении и номинальной мощности.

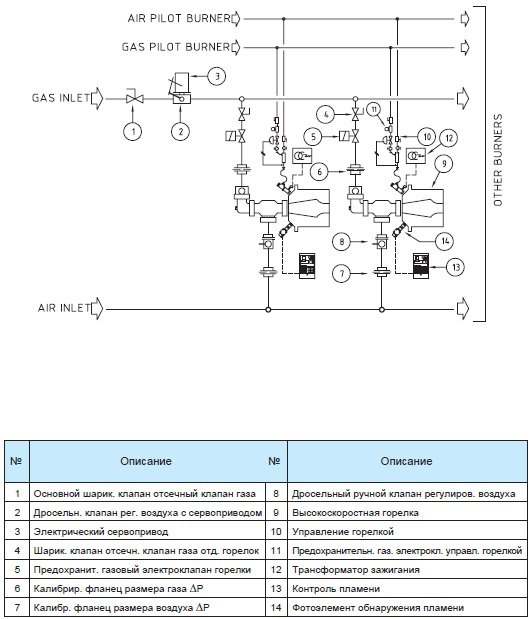

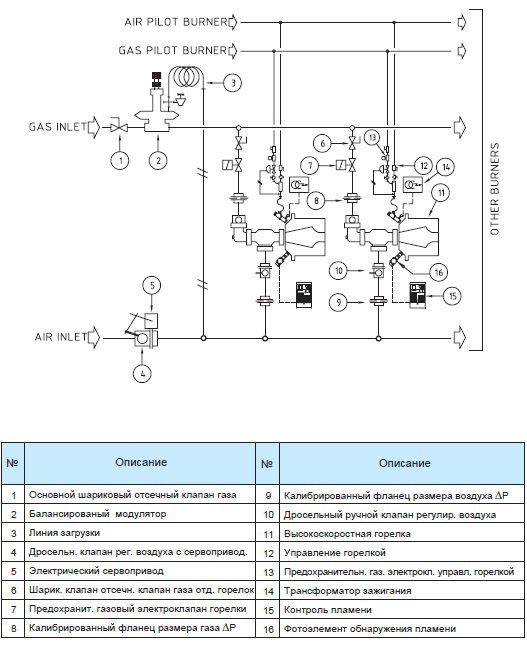

Схема потока (стехиометрическое соотношение)
Схема потока (избыток воздуха)

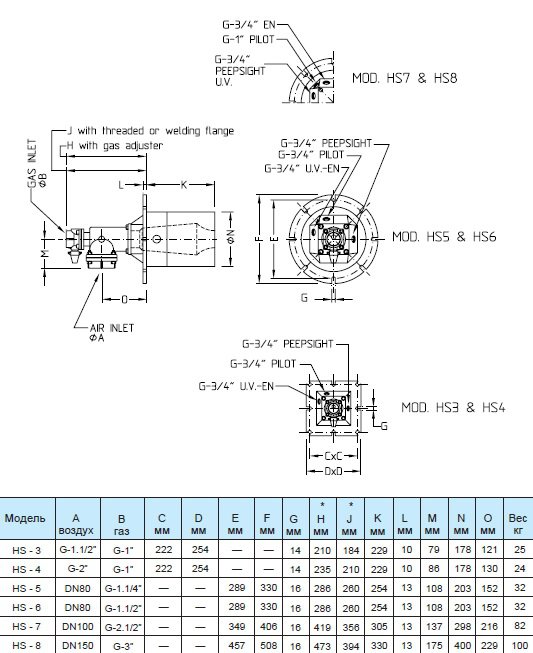

Габаритные размеры
* Значения “Н” соответствуют исполнению HS-...-GA с регулятором пропускной способности (газ adjuster).
* Значения “J” - исполнению HS-...-F с резьбовым фланцем или для сварки.

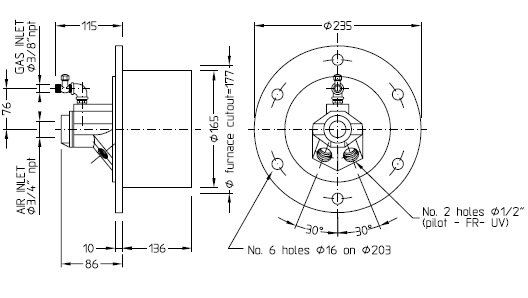

Габаритные размеры HS-2

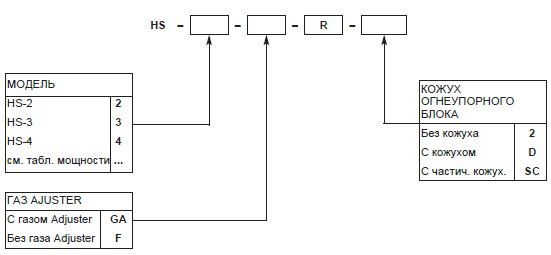

Заводской знак заказа - полная горелка

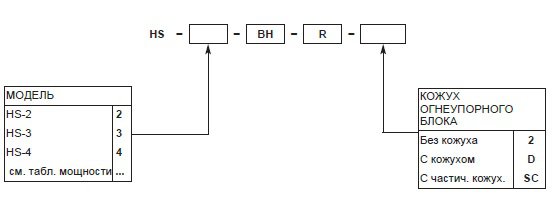

Заводской знак заказа - только огнеупорный блок
