Фланцы серии POP-U-S - мгновенные измерители расхода, состоящие из первичного элемента, состоящего из регистрирующего прибора (диафрагмы), и вторичного элемента, состоящего из дифференциального манометра серии MAG (сводка Е5275) или датчика серии ESA РТ (сводка Е7020).
Тарированные фланцы серии POP-U-S имеют соединения под сварку (от DN20 до DN450) прямо на трубопроводе, а соответствующие вилки для давления извлекаются из фланцев с кольцевыми камерами. Эти приборы характеризуются простотой монтажа, точностью и возможностью их создания из разных материалов. В топочных устройствах тарированные фланцы - идеальный прибор для измерения и контроля расходов газа и воздуха; регулирование соотношения ВОЗДУХА/ГАЗА в горелках - достаточно простая процедура, когда точно известны объемы поддерживающего горение воздуха и горючего газа.
По заказу вместе с тарированными фланцами могут поставляться дифференциальные манометры серии MAG с соответствующими опорами для монтажа. Для электронного регулирования соотношения имеются датчики давления серии ESA РТ, которые передают (при помощи сигнала 0ч-20тА или 4ч-20тА) собранные данные расхода в: терморегуляторы, сумматоры и т.д.
Характеристики калиброванных фланцев серии POP-U-S
Фланцы UNI PN6: железо- Кольцевые камеры: железо
- Диск: AISI 304
- Макс. рабочая температура: 400°С
- Макс. рабочее давление: 6 бар
- Прокладки: AFM 20
- Европейская норма в соответствии с: EN ISO 5167-1
Применение фланцев серии POP-U-S
- Измерения расхода
- Вместе с датчиком ESA РТ для контроля соотношения расхода воздуха/газа
Монтаж калиброванных фланцев
Тарированные фланцы для получения приемлемых значений должны быть монтированы между двумя прямолинейными отрезками цилиндрического трубопровода, с постоянным сечением, по длине, равной 10 диаметрам перед отверстием и 5 диаметрам - после него, не должно быть никаких препятствий или ответвлений.
Ниже представленная таблица UNI кратко излагает минимальные расстояния, которые необходимо соблюдать при соотношении диаметров “b” и свойства штуцеров на трубопроводах, на которых необходимо монтировать фланец. Значения без скобок - значения при "возможной ошибке ничего не добавить", а те что в скобках - значения при "возможной ошибке добавить ± 0,5%".
Представленная длина - минимальная, рекомендуется всегда применять набольшую из указанных значений; для исследовательских работ лучше удвоить значения длины перед отверстием (указанно в таблице) для получения "возможная ошибка ничего не добавить".

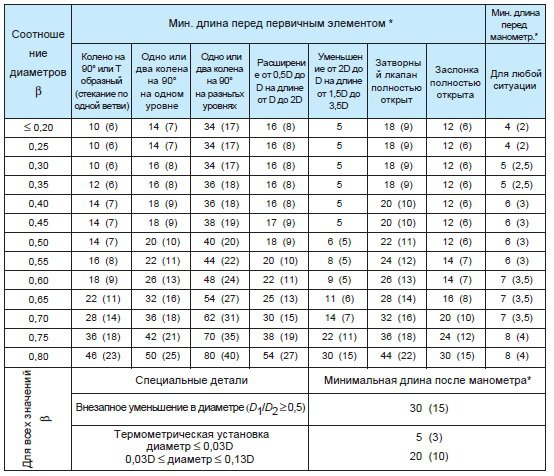

Минимальная длина прямолинейных отрезков трубопровода перед и после первичного элемента

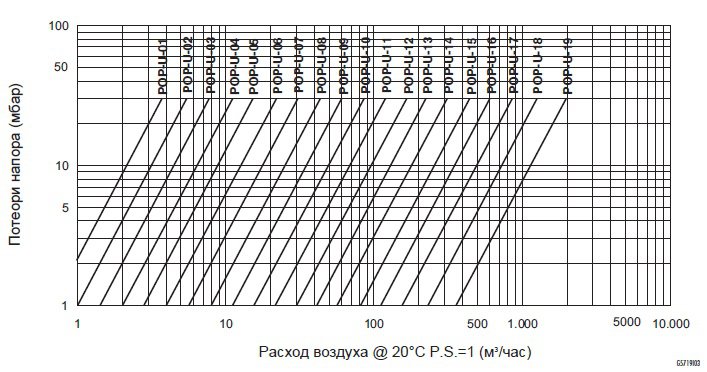

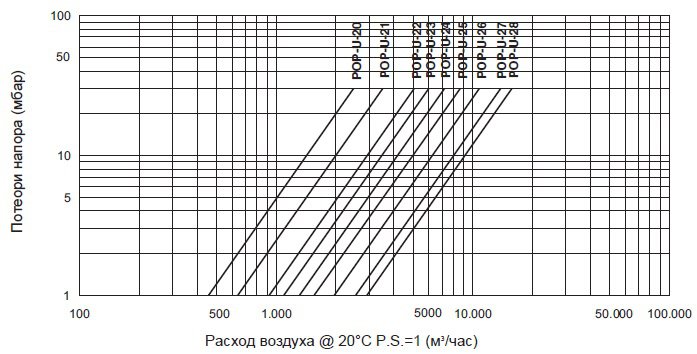

Диаграмма отверстий для воздуха

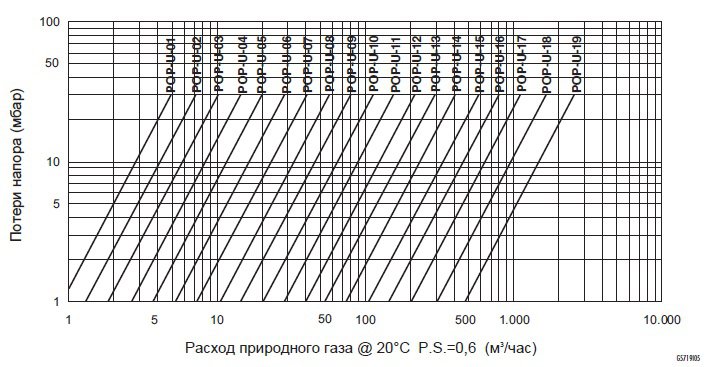

Диаграмма отверстий для природного газа
Представленные в диаграммах характеристические кривые указывают расходы в Нм3/час, относящиеся к потерям напора в мбар для соответствующих стандартных отверстий; кривые относятся к атмосферному давлению (1,013 бар) и к температуре жидкости 20°С.
Для измерения расхода относительно других , неуказанных параметров обращаться к таблице коэффициентов преобразования (плотность, температура и давление). В диаграммах представлены характеристики стандартных отверстий, которые могут быть полезными для первого выбора калибрированного фланца.

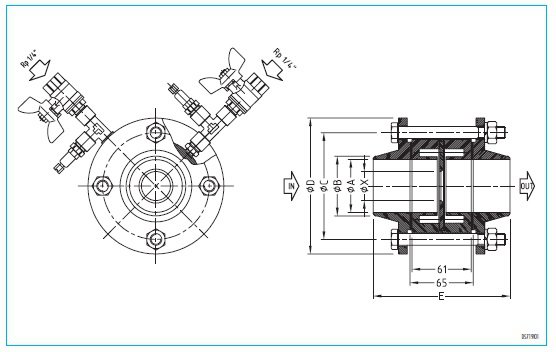

Габаритные размеры

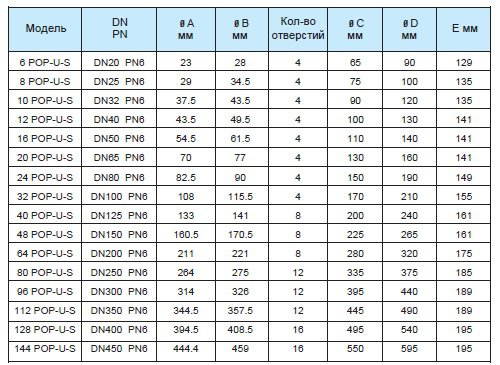

Калиброванные фланцы UNI с кольцевыми камерами для измерения расхода серии POP-U-S
