Тарированные фланцы модели POP-S - это приборы, пригодные для непрямых измерений расхода воздуха или газа через чтение диаграмм, таблиц или инструментов.
Сверление самого отверстия - аккуратная обработка для получения точных размеров. Каждый тарированный фланец имеет серийный номер и диаметр отверстия штампован на вставке для облегчения его идентификации и выбора.
Серия POP-S обеспечена двумя вилками давления для пеленгации потери давления через отверстие. С обеих сторон отверстия предусмотрены герметичные прокладки и соединительные фланцы могут быть приварными или резьбовыми.
В топочных устройствах тарированные фланцы - идеальный прибор для измерения и контроля расходов газа и воздуха; регулирование соотношения ВОЗДУХА/ГАЗА в горелках - достаточно простая процедура, когда точно известны объемы поддерживающего горение воздуха и горючего газа. По заказу вместе с тарированными фланцами могут поставляться дифференциальные манометры серии MAG или датчики давления серии ESA РТ-1.
Характеристики калиброванных фланцев серии POP-S
- Резьбовые фланцы: чугун
- Приварные фланцы: железо
- Диск: железо
- Макс. рабочая температура: 400°С
- Макс. рабочее давление: 350 mbar
- Прокладки AFM 20
Применение фланцев серии POP-S
- Измерения расхода жидкости
- Дифференциальные давление для тарирования горелок
Монтаж фланцы модели POP-S
- Тарированные фланцы для получения приемлемых значений должны быть монтированы на прямолинейных трубопроводах по длине, равной 10 диаметрам перед отверстием и 5 диаметрам - после него, не должно быть никаких препятствий или ответвлений
- Монтировать фланцы POP-S перед возможными регулирующими приборами

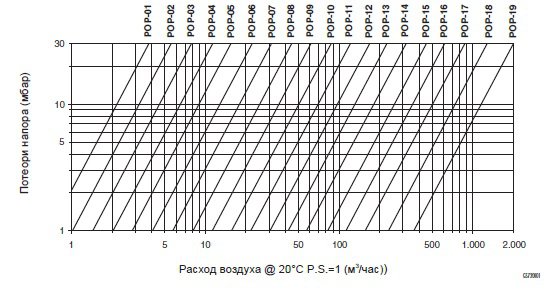

Диаграмма отверстий для воздуха

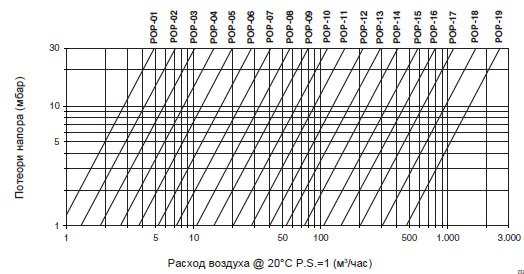

Диаграмма отверстий для природного газа
Представленные в диаграммах кривые указывают на расход в Nм3/час, относящийся к потерям напора в мбар для стандартных отверстий; кривые имеют значения при атмосферном давлением (1,013 бар) и температуре жидкости 20°С. Для значений расхода, относящегося к не указанным параметрам, обращаться к таблицам с корректирующими коэффициентами (вязкость, температура и давление). В диаграммах представлены характеристики стандартных отверстий, необходимых для первого выбора калибрированного фланца.

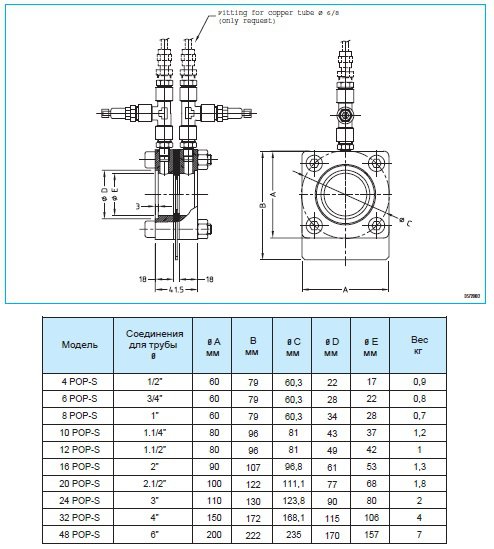

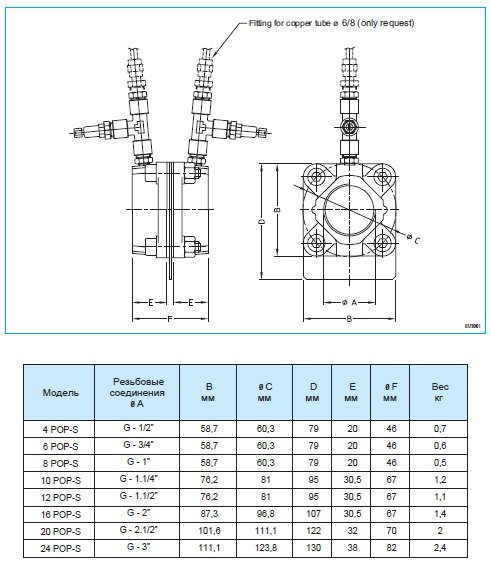

Габаритные размеры
Калиброванные фланцы для измерения расхода серии POP-S
