Горелки серии MILLE RG1030-RG1040, являются моноблочными горелочными устройствами из алюминиевого литья, диапазон мощностей которых варьируется от 2550 кВт до 13000 кВт (в зависимости от модели). Они имеются в прогрессивном и модулирующем исполнении.
Дизельная горелка предусматривает использование специально разработанной головки сгорания, которая в состоянии улучшить показатели продуктов выброса, с помощью противопоточной форсунки, обеспечивающей диапазон регулирования с соотношением 1:3. Это соотношение регулирования может быть и выше, благодаря изменению геометрической формы головки сгорания, механическим или электронным способом. Переход с минимальной нагрузки на максимальную, достигается за счет воздействия на кулачок с варьируемым профилем на одном из регуляторов давления топлива.
Эта горелка является результатом внимательной политики поиска экологически чистых и надежных решений. Многочисленные испытания, выполняемые специализированным персоналом в лаборатории компании CIB UNIGAS, позволяют непрерывно улучшать эксплуатационные качества горелок, то есть ее эффективность при работе и кпд. Система защиты пламени обеспечивается фоторезистором.

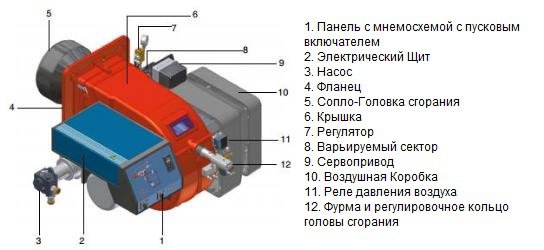

В дизельных горелках RG1030-RG1040 топливо поступает из распределительной сети, проходит через насос (11) на форсунку и уже с форсунки поступает внутрь камеры сгорания, где происходит его смешивание с воздухом горения и , вследствие этого, образуется пламя.
В горелках смешивание жидкого топлива с воздухом имеет огромное значение для достижения эффективного и чистого горения, в связи с этим топливо распыляется на мельчайшие частицы. Это достигается благодаря прохождению жидкого топлива через форсунку под большим давлением.
Основной задачей насоса (11) является перекачивание жидкого топлива с емкости на форсунку, в желаемом количестве и под определенным давлением. Для регулировки давления, в насосы встроены регуляторы давления (за исключением некоторых моделей, для которых предусмотрен отдельный регулировочный клапан). Некоторые другие типы насосов имеют два регулятора давления: один - для высокого и один - для низкого давления (при работе на двух ступенях, но с одной единственной форсункой).
Электрический сервопривод (12) воздействует на воздушную заслонку, регулирующую расход воздуха, и позволяет оптимизировать параметры выбросов. Положение головы сгорания определяет максимальную мощность горелки. В камере сгорания происходит принудительная подача воздуха горения и топлива (дизельного) для образования пламени.
Технические характеристики горелок RG1030-RG1040

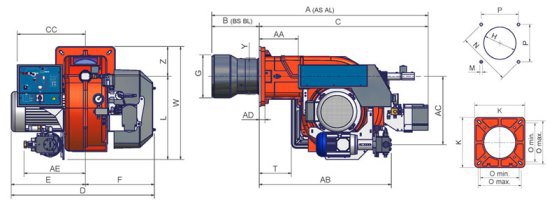

Габаритные размеры
* S: эта отметка относится к горелке со стандартным соплом
* L: эта величина относится к горелке с длинным соплом
** Между горелкой и котлом установить контрфланец.

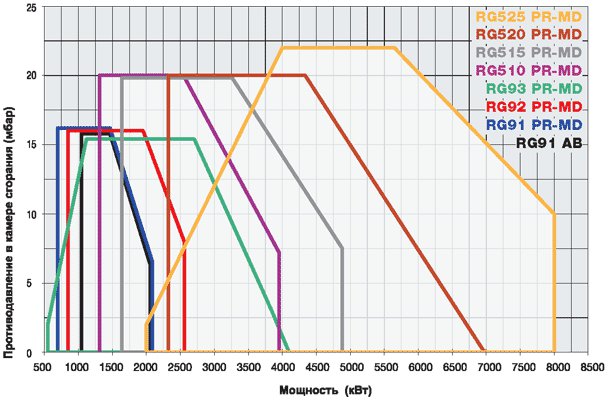

Диапазоны работы
Чтобы получить мощность в ккал/ч, умножить значение в кВт на 860. Эти данные относятся к стандартным условиям: атмосферное давление: 1013 мбар и температура окружающей среды: 15°C.
