Пневматические форсунки

Пневматические (водо-воздушные или атомайзеры) форсунки Lechler разработаны для туманообразного распыления воды и для распыления вязких жидкостей. Процесс распыления у пневматических форсунок достигается за счёт подачи воздуха, скорость которого выше чем у воды, капли разрываются на мелкие части, и это позволяет достичь самого мелкодисперсного распыления среди всех форсунок (до 10 мкм). Суть этого метода заключается в том, что именно эти относительно различные скорости делают возможным, распыление вязких жидкостей при низком давлении.

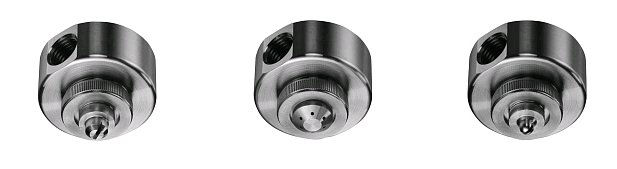

Пневматические форсунки Lechler

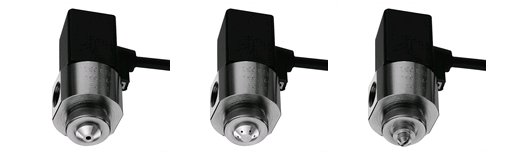

Пневматические форсунки Lechler с электромагнитным клапаном

Пневматические распылители работают либо с внешним, либо с внутренним смешиванием веществ. При этом газ и жидкость соединяются либо внутри, либо снаружи форсунки. От конструкции распылителя (форсунки) зависит, всасывается ли жидкость автоматически или вводится под давлением. Различные насадки образуют разные струи.

Атомайзеры с внутренним смешиванием

Атомайзеры с внутренним смешиванием идеально подходят для распыления наиболее мелкими каплями.

В форсунках внутреннего смешения потоки взаимодействуют перед истечением из форсунки, обычно в концевом объеме внешнего газового (воздушного) сопла, длина которого несколько больше, чем внутреннего жидкостного. Из сопла вытекает газожидкостная смесь, и образовавшиеся при внутреннем смешении первичные крупные капли в результате взаимодействия с окружающей средой распадаются на более мелкие.

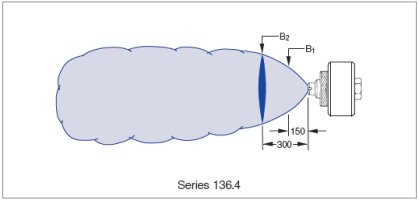

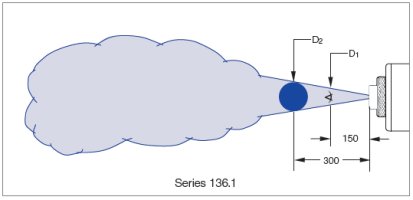

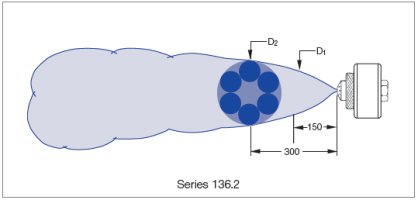

Эти форсунки подходят для невязких жидкостей, несклонных к засорению. Пневматическими форсунками такого типа являются серии 136.1, 136.2, 136.4 и 136.5.







Атомайзеры с внешним смешиванием

Атомайзеры с внешним смешиванием создают хорошее распыление высоковязких жидкостей, образуя при этом более крупную каплю, чем у атомайзеров с внутренним смешиванием.

В форсунках внешнего смешения взаимодействие потоков и собственно процесс распыливания происходят за пределами форсунки, в непосредственной близости от сопла, под действием разности скоростей распыляемой жидкости, распыляющего газа и окружающей среды.

Внешнее смешивание предпочтительнее использовать с жидкостями с нерастворимыми частицами и безальтернативно для вязких сред. Возможная вязкость распыления (до 2000 мПас). Это двухфазные форсунки серий 136.3 и 136.6.







По принципу подачи жидкости водовоздушные форсунки можно разделить на работающие

По принципу давления (жидкость подаётся под давлением).

Серии 136.1, 136.2, 136.4 и 136.6.















По принципу самотёка или гравитации (жидкость подается из ёмкости,расположенной выше уровня форсунки).

Серии 136.3 и 136.5.













По принципу сифона или всасывания (жидкость всасывается из ёмкости,расположенной ниже уровня форсунки).

Серии 136.3 и 136.5.













Во всех случаях, где это возможно, для бесперебойной работы, мы рекомендуем применять принцип давления или самотёка. Возможные варианты распыла в виде полного конуса и плоской струи с различными углами распыла, позволяют подобрать двухфазную форсунку практически для любой операции. Такой метод позволяет регулировать расход жидкости, что очень важно, так как не всегда удается сходу угадать нужный расход.



Для усовершенствования вашего технологического процесса пневматические распылители могут быть доукомплектованы

  • регулировочным устройством;
  • прочистной иглой;
  • пневматически управляемым клапаном (до 180 циклов/мин);
  • электромагнитным клапаном (до 500 циклов/мин);
  • фитингами для подключения.

Пневматические распылители широко применяются

  • для процессов увлажнения бумажного полотна, воздуха и продукции;
  • для дезинфекции помещений;
  • для распыления смазок на формы ЖБИ, кондитерские формы (парафиновые вязкие смазки);
  • для создания соляного тумана в климатических камерах;
  • и многих других применений.

К достоинствам пневматического способа распыления относятся

  • возможность получения относительно мелкодисперсных капель жидкости;
  • менее выраженная зависимость качества распыления от расхода жидкости;
  • надежность в эксплуатации;
  • возможность распыления относительно вязких жидкостей.
