Преобразователи ГУР КР

Преобразователи ГУР необходимы для сооружения трубопроводов. Они применяются для соединения шлангов и труб разного диаметра, а также широко используются для соединения насосов с трубопроводами.

Преобразователи компенсируют вертикальные и горизонтальные движения между элементами трубопровода, поглощая при этом колебания или вибрацию. Кроме того, они даже при высоком рабочем давлении, в отличие от диафрагменных преобразователей, не передают усилие сдвига на соединительный фланец.

Работающие без завихрения потока и применяемые без растяжек, преобразователи ГУР, особенно при большом номинальной внутреннем диаметре конструкции, оказываются гораздо эффективнее, чем диафрагменные преобразователи.

Преобразователи ГУР выпускаются в различных модификациях. Стандартные преобразователи выпускаются в симметричной и асимметричной форме.




Благодаря своей конструкции из массивной резины, усиленной текстильной вставкой, преобразователи ГУР КР, имеют длительный срок эксплуатации. Особо износостойкая резина и эластичная конструкция дополнительно минимизирует износ, вызванный кавитацией.

Специально сконструированная для преобразователей ГУР КР, текстильная усиливающая вставка, обеспечивает прочность и одновременно оказывает компенсирующее воздействие. Она сконструирована так, что в асимметричных деталях не возникает изгибающий момент в сторону.



ГУР КР в стандартной конструкции, в симметричном и асимметричном исполнении, имеют подъём 1:3, что, соответствует углу расширения 9,5° в каждую плоскость или общий угол в 18° (см. формулу).



L = o + p + 3(NW g - NW k),

Преобразователи могут иметь и другой угол уклона, при финансовом участии заказчика в приобретении новых инструментов. Стандартные преобразователи оснащены DIN фланцами типа FL (ФЛ), они могут быть также оснащены фланцами других стандартов.

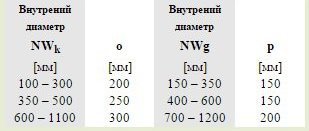

В таблице Вы можете ознакомиться с информацией по подбору преобразователя.

GUR-KR для производства промышленного оборудования

При производстве промышленного оборудования, часто требуются переходники с большим номинальным внутренним диаметром. Фирма immuG поставляет детали вплоть до номинального внутреннего диаметра 1400.

В этих случаях особенно полезно обеспечиваемое ГУР КР воздействие, снимающее нагрузку с соединительных фланцев. Особенно на насосах, комбинированная компенсирующая функция переходника, позволяет выполнять простые и выгодные в финансовом отношении конструкции.

Эти большие переходники рассчитываются, конструируются и производятся индивидуально, по требованиям и данным клиента. Измерительные и сливные патрубки могут быть интегрированы в них, кроме того, для них существуют разные конструкции фланцев.
