Система удаления пыли с плоскорукавным фильтром FD подходит для больших промышленных цехов, использующих горячий газ.
Данная система объединяет преимущества нескольких технологий фильтрации и обеспечивает объём обрабатываемого воздуха: от 17000 до 340.000 м3/ч(10,000 to 200,000 CFM).
Плоскорукавные фильтры типа FD используются для всех видов промышленности, где должны соблюдаться специальные требования. Их применяют в промышленных установках для удаления пыли на литейных производствах, заводах по производству асфальта, горячей обработке металла и алюминия (не железосодержащих металлов, железа и стали), а также предприятиях, занимающихся кремацией отходов и обработкой биомасс.
Фильтр с системой очистки сжатым воздухом типа FD снабжён стационарными продувочными трубками с инжекторами. Обеспечение сжатым воздухом производится за счет размещения резервуара сжатого воздуха с электромагнитными вентилями очистки на корпусе фильтра.
Плоскорукавный фильтр FD представляет собой конструкцию снисходящим потоком, когда загрязненный газ, через камеру входа двигается вниз через горизонтально расположенные плоские фильтровальные рукава, где оседает уловленная пыль, которая потом попадает в пылесборник. Очищаемый поток поступает в камеру очищенного газа фильтра, проходя через плоский фильтровальный рукав, образуя дополнительный фильтрующий слой. Далее очищенный воздух удаляется через нижнюю часть камеры чистого газа фильтра.
Очистка фильтра обеспечивается обратным импульсом сжатого воздуха, которая происходит посредством работы мембранных клапанов, находящихся над каждым вертикальным рядом рукавов фильтра и через которые подается сжатый воздух. Очищающий воздух нагнетается через вертикально расположенную жиклерную трубку в каждый ряд фильтровальных рукавов по очереди.

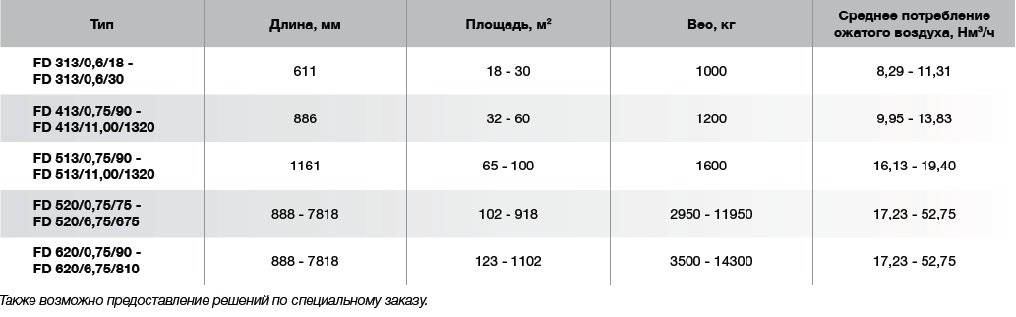

Технические параметры системы удаления пыли с плоскорукавным фильтром FD
Пояснение по наименованию типа фильтра:
1 - Наименование изделия/Метод очистки
2 - Кол-во фильтровальных элементов в одном вертикальном ряду
3 - Длина рукава фильтра
4 - Размер фильтра (кол-во секций)
5 - Кол-во фильтровальных рукавов
Технические характеристики системы удаления пыли с плоскорукавным фильтром FD
- Объем обрабатываемого воздуха: от 17000 до 340000 м3/ч (10000 to 200000 СFM)
- Производительность одного блока фильтра 2500-120000 м3/ч
- Площадь фильтрующей поверхности на блок фильтра 18-1102 м2
- Компактная модульная конструкция
- Щадящая очистка фильтровальных элементов
- Низкое остаточное содержание пыли вследствие использования специального фильтровального материала
- Подходит для эксплуатации при температурах до 250 °C
- Подходит для липкой пыли
Преимущества системы удаления пыли с плоскорукавным фильтром FD
- Установка собрана на заводе и прошла заводские испытания
- Компактный, модульный малогабаритный дизайн
- Прочный водонепроницаемый корпус из сварной стали
- Очистка вне линии во время полной рабочей нагрузки
- Эффективная схема расположения воздушных отверстий для пересекающихся и нисходящих потоков
- Быстрый монтаж
- Не требует подачи сжатого воздуха
- Низкий уровень выбросов, длительный срок эксплуатации рукавного фильтра
