Система удаления пыли с рукавным фильтром NFSZ3000 предназначена для среднего потока воздуха и больших объёмов материала.
Разработанный для средних объёмов воздуха с высоким уровнем запыленности, рукавный фильтр NFSZ 3000 со шлюзовым перегрузчиком или шнековым конвейером обрабатывает объём воздуха от 1 500-65 000 м3/ч и подходит для использования вне помещений.
Система состоит из модульного приёмника пыли с корпусом из листовой оцинкованной стали, установленного на телескопические удлиняемые опоры. Каждый модуль конструкции фильтра оснащён смотровой дверью и дверцей сброса давления взрыва.
Очистка фильтра осуществляется регенерационными вентиляторами. Фильтр оснащён фильтровальными рукавами SUPERBAG уникального запатентованного образца. Частицы среднего/большого размера отделяются в пылесборнике фильтра и во входном модуле (опционально), после чего воздух распределяется между фильтровальными рукавами фильтра. Уловленный материал удаляется через шлюзовой перегрузчик.
Шлюзовой перегрузчик используется для удаления непрессованного материала в силос, контейнер или отдельную систему транспортировки. Фильтр можно использовать для непрерывной эксплуатации или с перерывами для очистки рукавов фильтра каждые четыре часа.

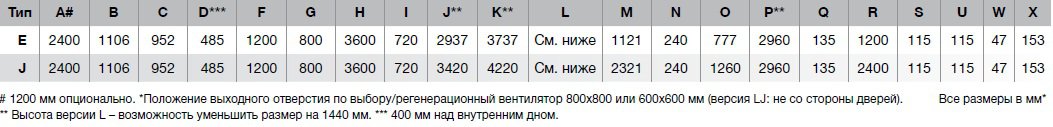

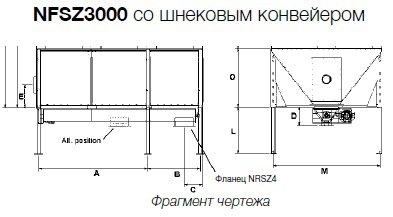

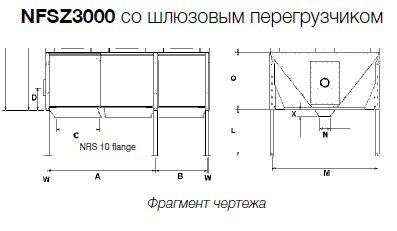

Система удаления пыли с рукавным фильтром NFSZ3000 с поворотной задвижкой или шнековым конвейером доступна в двух модификациях, различающихся по ширине: модель E 1200 мм (47") и модель J 2400 мм (94").
Технические характеристики системы с рукавным фильтром и поворотной задвижкой или шнековым конвейером серии NFSZ 3000
- Пропускная мощность воздуха: от 1 500-65 000 м3/ч (883-38 000cfm)
- Большой выбор шлюзовых перегрузчиков/шнековых конвейеров для удаления материала
- Соответствие требованиям ATEX для зон риска St1 и St2, обработка пыли со значением Kst до 300 бар м/сек
- Макс. рабочая температура 75°С
- Макс. разрежение: 5000 Па
- Макс. избыточное давление: 800 Па
- Запатентованные фильтровальные рукава SUPERBAG из антистатичного полиэстера
- Вход воздуха на очистку через пылесборник фильтра или через входной модуль
- Разработан для непрерывной работы или работы с перерывами в 15 минут приблизительно каждые четыре часа для очистки рукавов
- Комбинированная смотровая дверь и панель сброса давления взрыва
- Площадь фильтрующей поверхности до 510 м2 на один фильтр
- Площадь фильтрующей поверхности:
НJ: 85 м2 / на модуль
LJ: 40 м2/ на модуль
HE: 42 м2/ на модуль
LE: 20 м2/ на модуль
Преимущества системы удаления пыли с рукавным фильтром NFSZ 3000 с поворотной задвижкой или шнековым конвейером
- Пропускная мощность воздуха: от 1 500-65 000 м3/ч (883-38 000 cfm)
- Широкий выбор поворотных заслонок/шнековых конвейеров для выгрузки материала
- Соответствие требованиям ATEX для зон риска St1 и St2, обработка пыли со значением Kst до 300 бар м/сек
- Компактный дизайн
- Подходит для обработки больших объемов воздуха с высокой концентрацией загрязняющих частиц
- Разработан для непрерывного процесса или работы с 15-минутными перерывами для очистки рукавного фильтра приблизительно каждые 4 часа
- Монтируется на полу или на потолке
- Вакуумная модель или модель для работы с избыточным давлением до 5 000 Па
- Взрыворазрядные крышки или боковые панели
- Эффективная очистка при помощи мощных всасывающих вентиляторов
- Запатентованный антистатический рукавный фильтр SUPERBAG
- Простой монтаж на месте и вытяжная конструкция
- Низкое потребление энергии
Комплектующие
- Регенерационный вентилятор:800х800 мм, 1,1 кВт.
- Регенерационный вентилятор:800х800 мм, 2,2 кВт.
- Регенерационный вентилятор:600х600 мм, 1,1 кВт.
- Площадка обслуживания с лестницей
- Установка обратного клапана на входе
- Обратный клапан типа CARZ
- Система возврата очищенного воздуха для вариантов под избыточным давлением/ разрежением (воздуховоды, заслонки «зима-лето», противопожарные заслонки, панели сброса давления при взрыве, фильтры и т.д.)
- Система очистки посредством механического встряхивания
Дополнительные опции
- Входной модуль
- Удлиняемые телескопические опоры с поперечными ребрами жесткости
- Подборка фильтровальных материалов в зависимости от вида фильтруемой пыли
