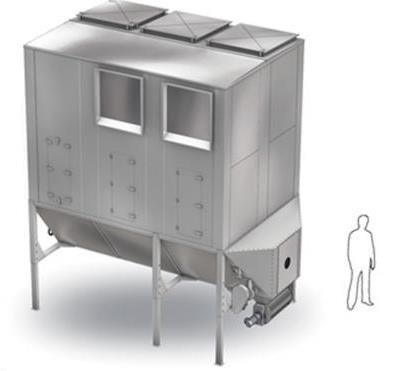

Рукавная система сбора пыли NFKZ 3000 с цепным конвейером предназначена для обработки больших объёмов воздушного потока с высоким уровнем запылённости.
Рукавный фильтр с цепным конвейером NFKZ 3000 обеспечивает непрерывный цикл работы и обрабатывает объемы воздуха от 6 000 до 500 000 м3/ч.
Система использует модульный фильтр, оборудованный вытяжным рукавом для применения вне помещений. Модульный фильтр изготавливается из листа оцинкованной стали и устанавливается на телескопические удлиняемые опоры. Каждый модуль, 2400 мм (94") конструкции фильтра оснащён комбинированной смотровой дверью и дверцей сброса давления взрыва.
Очистка фильтра осуществляется регенерационными вентиляторами. Фильтр оборудован фильтровальными рукавами SUPERBAG уникального запатентованного образца.
Колпак фильтра и отсек подачи (по заказу) отделяет частицы средних/ больших размеров, после чего распределяет воздух между фильтровальными рукавами.
Конвейер с двойной цепью, расположенный под колпаком в нижней части пылесборника транспортирует собранный материал к шлюзовому перегрузчику для дальнейшей выгрузки.
Технические характеристики системы с рукавным фильтром и цепным конвейером для сбора пыли серии NFKZ 3000
- Обрабатывает объемы воздуха от 6 000 до 500 000 м3/ч
- Сертифицирован согласно директиве ATEX для пыли класса St1 и St2 со значением Kst до 300 бар∙м/с
- Макс. рабочая температура: 75°С
- Макс. разрежение: 5000 Па
- Макс. избыточное давление: 800 Па
- Вход воздуха на очистку через пылесборник фильтра или через входной модуль
- Регенерационный вентилятор для очистки рукавов фильтра, может быть закреплен сбоку или сверху
- Комбинированная смотровая дверь и панель сброса давления взрыва
- Площадь фильтрующей поверхности НJ: 85 м2 / на модуль; LJ: 40 м2/ на модуль
Преимущества рукавной системы сбора пыли NFKZ 3000 с цепным конвейером
- Пропускная мощность воздуха: от 6000-500 000 м3/ч (3 500-294 000 cfm)
- Соответствие требованиям ATEX для зон риска St1 и St2, обработка пыли со значением Kst до 300 бар м/сек
- Компактный дизайн
- Подходит для обработки больших объемов воздуха с высокой концентрацией загрязняющих частиц
- Предназначен для непрерывной работы
- Монтируется на полу или на потолке
- Вакуумная модель или модель для работы с избыточным давлением до 5 000 Па (0.725 psi)
- Взрыворазрядные крышки или боковые панели
- Эффективная очистка при помощи мощных всасывающих вентиляторов
- Мешки SUPERBAG из запатентованного антистатического полиэстера
- Простой монтаж на месте и вытяжная конструкция
- Низкое потребление энергии
Комплектующие
- Регенерационный вентилятор:800х800 мм, 1,1 кВт.
- Регенерационный вентилятор:800х800 мм, 2,2 кВт.
- Регенерационный вентилятор:600х600 мм, 1,1 кВт.
- Площадка обслуживания с лестницей.
- Установка обратного клапана на входе.
- Обратный клапан типа CARZ.
- Система возврата очищенного воздуха для вариантов под избыточным давлением/ разрежением (воздуховоды, заслонки «зима-лето», противопожарные заслонки, панели сброса давления при взрыве, фильтры и т.д.).
- Система очистки посредством механического встряхивания
Дополнительные опции
- Входной модуль
- Удлиняемые телескопические опоры с поперечными ребрами жесткости
- Подборка фильтровальных материалов в зависимости от вида фильтруемой пыли

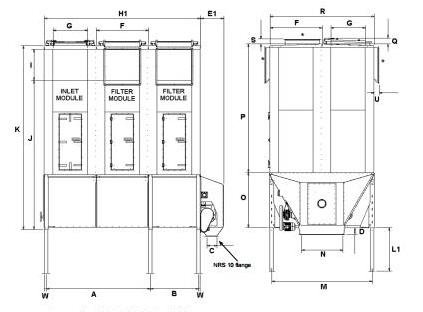

Система с рукавным фильтром и цепным конвейером для сбора пыли NFKZ 3000
