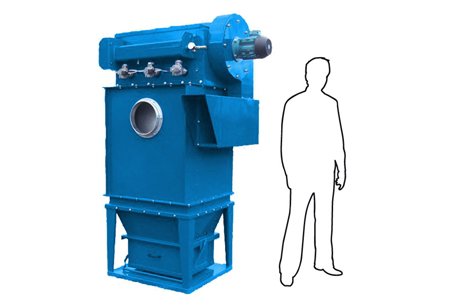

Компактная система удаления пыли с мини-картриджным фильтром MJC подходит для многих сфер применения с выработкой умеренного количества пыли.
Серия мини-картриджных трубчатых фильтров MJC с очисткой обратным потоком предназначена для непрерывной промышленной фильтрации и удаления пыли. Может включать запатентованный картридж UniClean марки Nederman необходимый для повышения эффективности работы и более длительного срока службы фильтра.
Систему с компактным мини-картриджным фильтром MJC применяют для удаления пыли в процессе обработки всех видов сухих летучих порошков и гранулят, на химических и фармацевтических производствах, при производстве пластмасс, при сварке и резке.

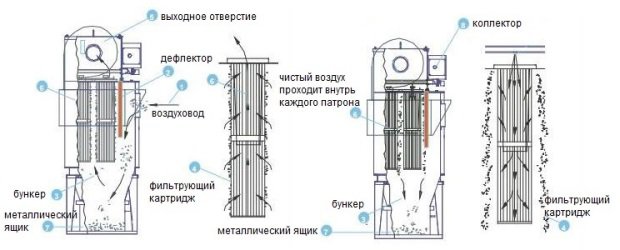

Принцип работы системы удаления пыли с фильтром MJC построен на работе мини-картриджа. Во время работы насыщенный пылью воздух поступает в воздуховод, после чего вертикальный щелевой дефлектор разделяет и замедляет воздушный поток, направляя осевшую пыль вниз бункера.
Специальная защита картриджей от прямых повреждений, позволяет воздуху проходить горизонтально между ними. Фильтрующие картриджи собирают пыль снаружи, в то время как очищенный воздух проходит внутрь каждого патрона. На завершающем этапе чистый воздух проходит через выходное отверстие воздушного потока. Тяжёлая пыль из бункера оседает в металлическом ящике.
Патроны фильтра
Во время очистки фильтра MJC можно дополнительно использовать датчик контроля Delta-P. В сущности, фильтр очищает сам себя. Для подачи сжатого воздуха, должны быть подключены магистрали к одному концу коллектора, после чего открывается электромагнитный клапан, который обеспечивает подачу сжатого воздуха. От коллектора сжатый воздух подаётся струёй в трубы, выравниваясь над каждым рядом картриджей. Исходящий сильный поток воздуха сдувает пыль с трубчатого фильтрующего картриджа (изнутри наружу). Осевшая вниз пыль поступает в бункер и собирается в специальном металлическом ящике.
Основные характеристики системы удаления пыли с мини-картриджным фильтром MJC
- Стандартная мощность фильтрации от 4 до 40 м2 (43-430ft2)
- Прочная водонепроницаемая конструкция из сварной стали
- Интегрированные компактные вентиляторы от 0,75 до 3 кВт (1-4 лс)
- В наличии вентиляторы с более высоким давлением 4,0 кВт (5 лс)
- Соответствует требованиям ATEX и подходит для пыли класса St1, St2 и St3
- Интегрированная камера предварительной сортировки, эффективная схема расположения воздушных отверстий для пересекающихся и нисходящих потоков
- Модульная конструкция с взаимозаменяемыми компонентами
Типовые сферы применения в промышленных установках для удаления пыли
- Обработка крупногабаритного материала – транспортировка, скрининг, просеивание, смешивание, проветривание баков/силосных башен
- Обработка поверхностей струей воздуха, песком и стеклянными шариками
- Производство и сбыт строительных материалов
- Удаление пыли в процессе обработки всех видов сухих летучих порошков и гранулята
- Сварка и резка
- Химическое, фармацевтическое производство и производство пластмасс
