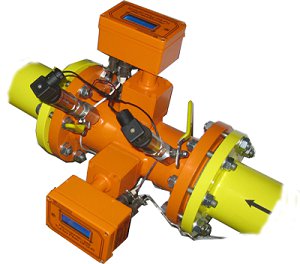

Реверсивный расходомер газа Turbo Flow GFG-FR предназначен для измерения объёмного расхода потоков газообразных сред, движущихся в трубопроводах круглого сечения, как в прямом, так и в обратном направлении.
Расходомер используется в составе автоматизированных систем, осуществляющих коммерческий учет расхода газообразных сред на объектах промышленного и коммунального хозяйства, а также как самостоятельное средство измерения в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание принципа действия:
Принцип действия расходомера основан на зависимости частоты колебаний струи газа в струйном автогенераторе (САГ) от скорости потока газа в трубе. Чувствительным элементом измерителя служит САГ, представляющий собой совокупность пластин и каналов, образующих бистабильный струйный элемент с обратными связями, обеспечивающими режим автоколебаний.
Колебания при помощи пьезодатчика преобразуются в электрический сигнал, поступающий в вычислительный блок. В него же поступают сигналы от датчиков давления и температуры. В вычислительном блоке сигнал подвергается обработке, в результате которой вычисляется расход среды в рабочих и нормальных кубах. Каждый из двух вычислительных блоков измеряет расход газообразных сред , движущихся только в одном направлении.
Функционально расходомер состоит из двух блоков:
- первичный блок – преобразователь расхода (ПР);
- вторичный блок – расходомерный шкаф (РШ).
Первичный блок дополнительно разделяют на корпус расходомера, устанавливаемого фланцевым соединением на трубопровод, и два вычислительных блока, жестко закрепленных на корпусе расходомера.
По желанию Заказчика расходомер GFG комплектуется:
- принтером LX-300(+);
- системой телеметрии
- ЖК-индикатором для ПР
Отличительные особенности:

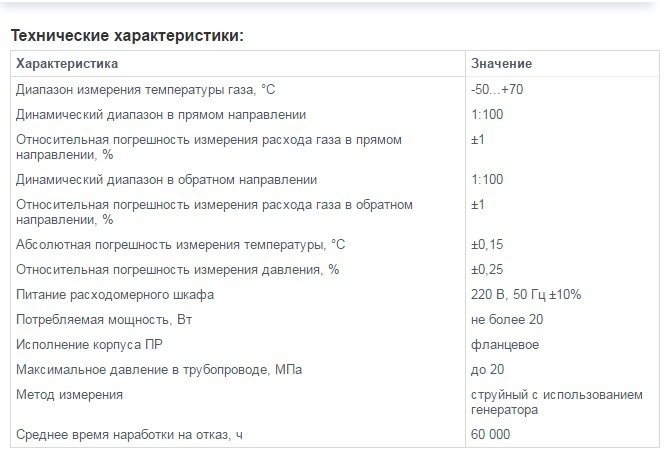

Высокая точность:
- основная относительная погрешность измерений:
- не более ±2% в диапазоне расходов от 0,006 Qмакс до 0,01 Qмакс;
- не более ±1% в диапазоне расходов от 0,01 Qмакс до Qмакс.
- дополнительная относительная погрешность – не более 1,15%
- возможность как независимого учёта расхода в двух направлениях, так и суммарного учёта (с вычетом расхода в обратном направлении).
Надежность:
- В расходомере отсутствуют движущие части, как следствие повышается надежность;
- Материалы изготовления расходомеров стойки к агрессивному воздействию окружающей среды;
- Возможность работы от блока автономного питания до 10 ч;
- Сохранение информации при отключении питания в течение 5 лет.
Расходомер соответствует рекомендациям ГОСТ 8.586 «Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств» и РД 50-411 «Измерение расхода количества жидкостей газов с помощью специальных сужающих устройств».
