Предназначен для измерений объемного расхода газа, транспортируемого по трубопроводу в системах газоснабжения (газораспределения). Расходомер используется для работы в составе автоматизированных систем коммерческого учета газа (природного газа, воздуха, азота, инертных и других неагрессивных газов) на различных промышленных объектах коммунального хозяйства.
Расходомер предназначен для работы во взрывоопасных условиях, так как имеет взрывозащищенное исполнение с обозначением Ex ib IIT4.
Описание принципа измерения:
Принцип действия расходомера основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа. В качестве чувствительного элемента используется автогенератор струйных импульсов, частота которых прямо пропорциональна объемному расходу,протекающего через устройство формирования перепада давления. Колебания струи воспринимаются пьезодатчиком и преобразуются в электрический сигнал, поступающий в вычислительный блок. В вычислительном блоке сигнал, поступающий от пьезодатчика, подвергается обработке, в результате которой преобразуется в частотный сигнал пропорциональный объемному расходу газа в рабочих условиях.
Отличительные особенности:
• высокая точность. Основная относительная погрешность измерений:
• не более ±2% в диапазоне расходов от 0,006 Qмакс до 0,01 Qмакс;
• не более ±1% в диапазоне расходов от 0,01 Qмакс до Qмакс;
• возможность как независимого учёта расхода в двух направлениях, так и суммарного учёта (с вычетом расхода в обратном направлении) ;
• в расходомере отсутствуют движущие части, как следствие повышается надежность;
• материалы изготовления расходомеров стойки к агрессивному воздействию окружающей
среды;
• возможность работы от блока автономного питания до 10 ч;
• сохранение информации при отключении питания в течение 5 лет.
Состав расходомера:
- первичный блок - первичный преобразователь расхода (ПР);
- вторичный блок - расходомерный шкаф (РШ).
ПР дополнительно разделяют на корпус расходомера, устанавливаемый фланцевым соединением на трубопровод, и вычислительный блок, жестко закрепленный на корпусе расходомера.

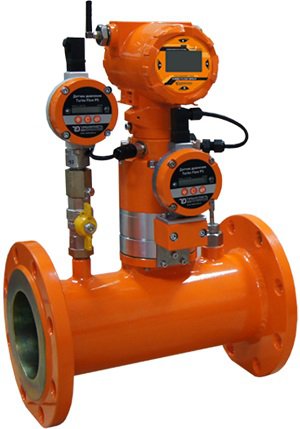

По желанию Заказчика расходомер газа Turbo Flow GFG-F комплектуется:
- принтером LX-300(+);
- системой телеметрии;
- ЖК-индикатором для ПР.
