Расходомер жидкости РС-2М (в переносном кейсе)

Расходомер РС-2М-ПИРС — переносной вариант исполнения расходомера РС-2М- предназначен для измерения в полевых условиях текущего и суммарного значения расхода транспортируемых по трубопроводу электропроводящих жидкостей, так же используется для контроля и проверки работоспособности расходомеров других типов.

Расходомер позволяет вести коммерческий учет потребления и сброса жидкостей на промышленных объектах и объектах коммунального хозяйства, а так же может использоваться в составе узлов учета тепловой энергии.

Расходомер используется в автоматизированных системах сбора данных и управления технологическими процессами.

Состав расходомера:

  • измеритель скорости потока (ИСП);
  • вычислитель расхода жидкости (ВРЖ);
  • базовый блок питания (ББ);

Конструкция РС-2М-ПИРС предусматривает размещение расходомерного шкафа, измерителя скорости потока и других составных частей в компактном металлическом чемодане.

В расходомере реализована возможность работы не только от сети, но и от автомобильного аккумулятора с напряжением 12 В. Время работы при таком питании составит до 5 суток.

По желанию Заказчика расходомер комплектуется системой телеметрии «Дон-Турбо».

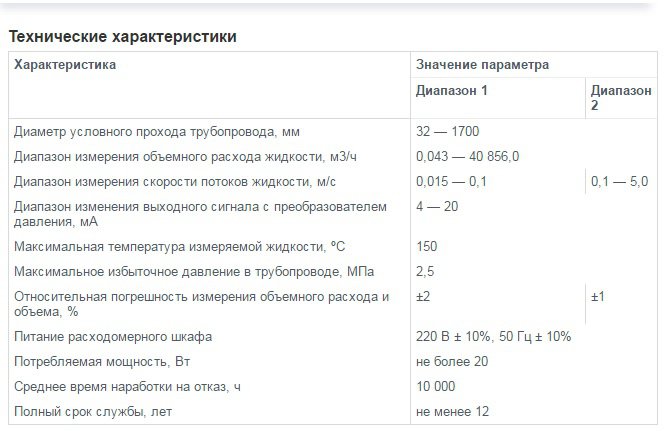

Метод измерения

электромагнитный

Исполнение

зондовое

Диапазон измерения расхода

от 0,043 до 40 856,0 м³/ч

Расходомеры обеспечивает вывод на печать и внешние устройства индикации информации о расходе и внештатных ситуациях по интерфейсу RS 232.

Требования к монтажу

прямые участки не менее 5Ду до и 1Ду после установки ИСП.

Долговечность:

  • в расходомере отсутствуют движущие части.
  • материалы изготовления расходомеров стойки к агрессивному воздействию окружающей среды.
  • возможность работы от блока автономного питания до 24 ч.

Преимущества:

  • компактность и портативность переносного расходомера.
  • проведение измерений на месте не требует снятия давления в трубопроводе.
  • не требует измерительной камеры, измерения проводятся с требуемой частотой на любых диаметрах трубопроводов из диапазона.

Расходомер соответствует рекомендациям МИ 2762-2002, ГОСТ 8.361 «Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке трубы», ИСО 7145-82 (Е) «Определение в каналах замкнутого поперечного сечения — метод измерения по скорости в одной точке поперечного сечения».
