Расходомер газа Turbo Flow TFG модификации TFG-H предназначен для измерения объемного расхода газа, транспортируемого по трубопроводам в системах газоснабжения (газораспределения). Данный расходомер эксплуатируется в жилищно-коммунальном секторе и на промышленных предприятиях, потребляющих газ в небольшом объеме, но с большим диапазоном расходов.
Отличительные особенности:
- зондовое исполнение, позволяющее производить монтаж на трубопровод без снятия давления;
- в расходомере отсутствуют движущие части, как следствие повышается надежность;
- высокая точность: относительная погрешность измерений не более ± 2,5% в диапазоне расходов от Qmin до 0,1 Qmax; не более + 1,5% в диапазоне расходов от 0,1 Qmax до Q max;
- широкий динамический диапазон измерений 1:1500;
- простота и удобство технического обслуживания.
Рабочие условия эксплуатации:
- ПП при температуре окружающего воздуха от -60 до +70 °С, при относительной влажности до 95 %;
- РШ при температуре окружающего воздуха от +5 до +50 °С, при относительной влажности до 90 % без конденсации влаги.

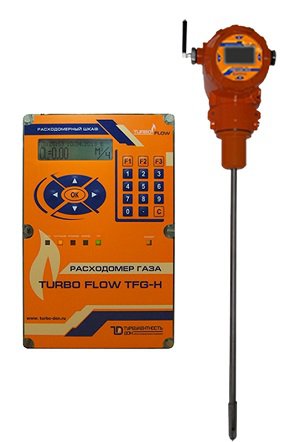

Cостав расходомера:
- первичный блок – аналого-цифровой преобразователь потока (ПП), обеспечивает измерение объемного расхода и количества газа;
- вторичный блок – расходомерный шкаф (РШ)- обеспечивает индикацию и архивирование данных, вывод на печать и на USB-носитель, взаимодействие с ПК, модемом. Возможность подключения к Интернет и онлайн доступ к данным. В состав расходомерного шкафа входит базовый блок питания (ББ) и блок автономного питания (БАП) - обеспечивающий бесперебойное электропитание расходомера до 8ч без подзарядки.
РШ и ПП конструктивно разделены и коммутируются при помощи кабеля связи.
Монтаж преобразователя потока
Монтаж ПП осуществляется без снятия давления в трубопроводе на специальную конструкцию.
