Измерительный комплекс РС-TERMO

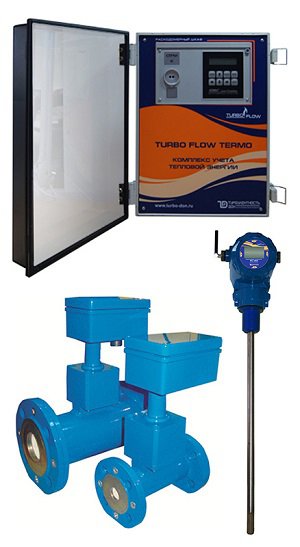

Представляем серию теплосчетчиков на базе зондовых электромагнитных расходомеров жидкости РС-2М и тепловычислителя СПТ961.
Теплосчетчики электромагнитные Turbo Flow РС-TERMO предназначены для измерения и коммерческого учета количества теплоты, параметров, объема и массы теплоносителя на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Теплосчетчики могут использоваться на узлах коммерческого учета тепла и теплоносителя (УУТиЭ) количества тепловой энергии и теплоносителя на источниках, у потребителей теплоты, на пунктах коммерческого учета водоснабжения и сброса сточных вод, для измерения расхода и количества жидкостей в пищевой промышленности, в системах сбора данных, контроля и регулирования технологических процессов.
Отличительные особенности:
- Универсальность. Позволяет реализовать любую из схем узлов учета систем водотеплоснабжения и потребления, приведенных в «Правилах учета тепловой энергии и теплоносителя», одновременно по двум и более узлам учета.
- Простота монтажа и ввода в эксплуатацию. Зондовое исполнение первичных преобразователей расхода позволяет производить монтаж на трубопровод без его остановки и снятия давления.
- Высокая надежность. В первичных преобразователях отсутствуют движущие части, а материалы изготовления стойки к воздействию агрессивной окружающей среды.
Состав теплосчетчика:
- зондовый электромагнитный преобразователь расхода РС-2М;
- первичный преобразователь температуры;
- первичный преобразователь давления;
- тепловычислитель СПТ961.
Соответствие стандартам
Тепловычислители соответствуют ГОСТ Р 51649, ГОСТ Р EН 1434-1, МИ 2412 и МИ 2451.
Функциональные возможности
Тепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры. К тепловычислителю могут быть одновременно подключены:
- восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
- четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-5 кГц;
- четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.
Количество обслуживаемых трубопроводов определяется необходимостью использования тех или иных датчиков параметров теплоносителя и возможностью их физического подключения к тепловычислителю. На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения — до 6.
Для модели 961.2 количество входов для подключения датчиков может быть увеличено посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по дополнительному интерфейсу RS485.
Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для термопреобразователей сопротивления.
Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов, имеющие различную глубину хранения:
- часовые архивы — 1080 ч;
- суточные архивы — 366 сут.;
- месячные архивы — 24 мес.
В специальном архиве ведется учет полного времени работы и перерывов электропитания.
Тепловычислитель имеет два уровня защиты данных (пломба и пароль), препятствующие их несанкционированному изменению в процессе эксплуатации. Изменение значений оперативных параметров фиксируется в специальном архиве.
Коммуникационные возможности тепловычислителя обеспечиваются интерфейсами RS485, RS232C, IEC1107.

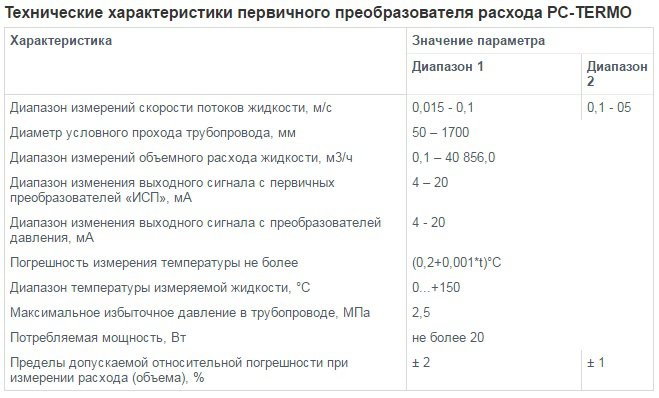

Основные технические характеристики:
- Динамический диапазон измерения расхода 1:200
- Минимальная разность температур 2ºС
- Срок службы 10 лет
- Максимальное количество узлов учета 4
- Наличие интерфейсных портов RS232, RS485, Оптопорт
Метрологические характеристики тепловычислителя
Погрешность в рабочих условиях не превышает:
- ± 0,05/0,1% (приведенная) — по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
- ± 0,05% (относительная) — по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
- ± 0,1/0,15°C (абсолютная) — по показаниям температуры.
Эксплуатационные показатели тепловычислителя
- Температура окружающего воздуха от минус 10 до 50°C.
- Относительная влажность до 95% при 35°C.
- Степень защиты от воды и пыли IP54.
- Габаритные размеры 244×220 × 70 мм.
- Электропитание 220 В ± 30%, 50 Гц.
- Потребляемая мощность 7 В·А.
- Срок службы 12 лет.
- Межповерочный интервал 4 года.

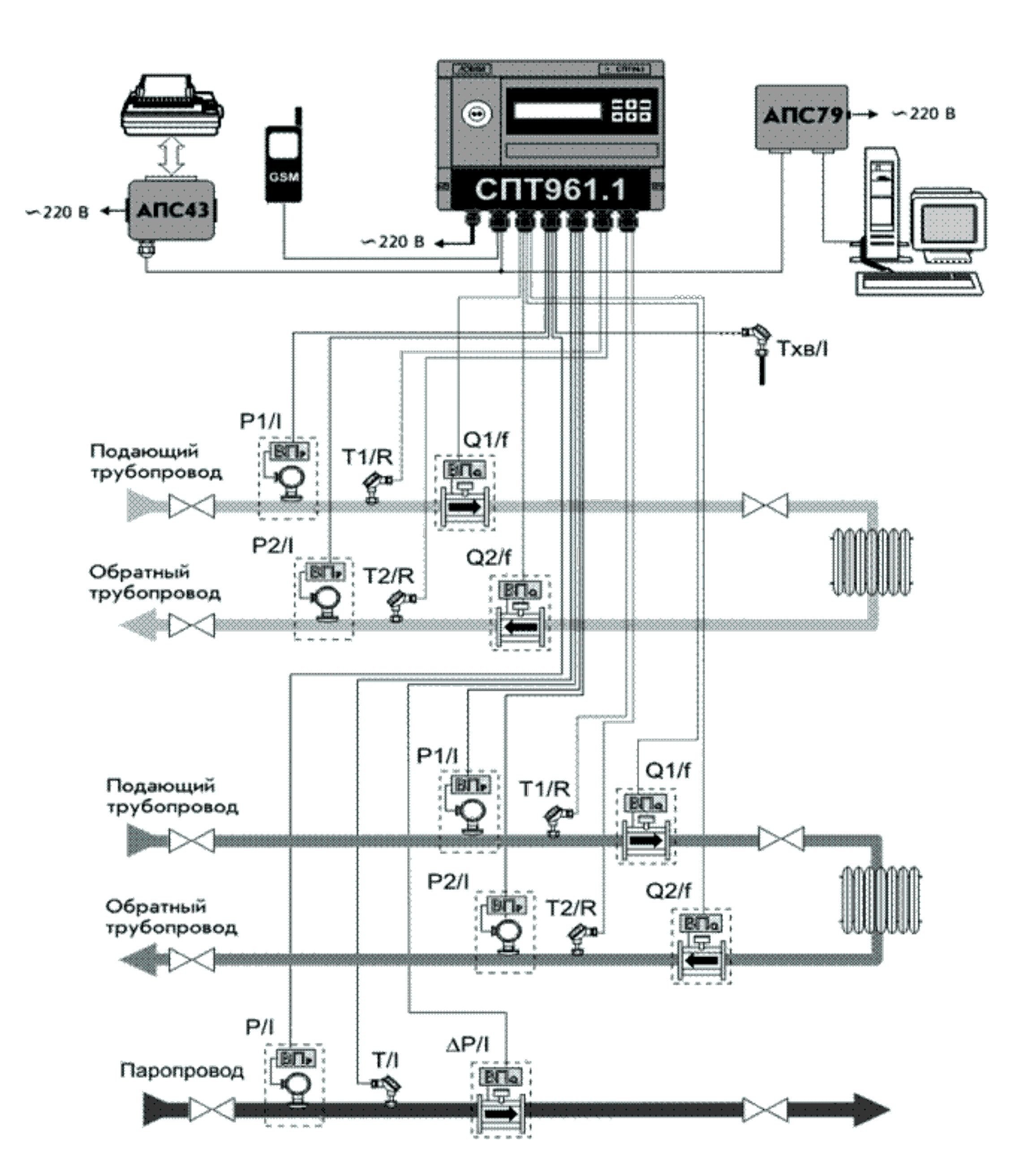

Рис. Пример организации учета тепловой энергии на базе СПТ961.1
