Дисковые затворы VFF используются для пресечения самотечного потока сыпучих материалов из силосов, бункеров и тому подобных резервуаров, шнеков и конвейеров.
Наиболее широкое распространение дроссельные затворы получили в промышленности строительных материалов.
Так одним из направлений данной отрасли, является применение затворов на бетонных заводах, использующих сухой замес. Многолетний опыт в области бетоносмесительного производства, простота и эксплуатационные характеристики дисковых затворов типа VFF, в своем сочетании стали причиной распространения более 50 000 таких деталей по всему миру.
В области производства бетона, использование этого затвора, возможно также с сухими нефасованными порошками.

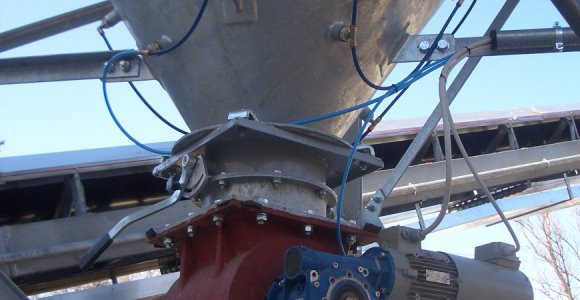

Дисковые затворы устанавливаются под бункерами, корзинами или силосами. Заслонки типа VFF имеют жёсткий цельный корпус с фланцами, выполненных из углеродистой стали, внутренняя чпасть которого укомплектована пыленепроницаемым уплотнением специальной формы из технического полимера SINT производства WAM, адаптированного для диска клапана. Особая геометрия уплотнительной прокладки гарантирует плотность затвора.
Диск затвора выполнен из углеродистой стали с обработкой поверхности. Он имеет эллиптическую форму, близкую к наклонному срезу сплошного металлического конуса. При закрытой заслонке эллиптический диск растягивает кольцо седла по главной оси и седло контактирует с диском по малой оси, при этом седло принимает эллиптическую форму. В процессе открытия заслонки контакт между диском и седлом нарушается и седло вновь принимает кольцеобразную форму.

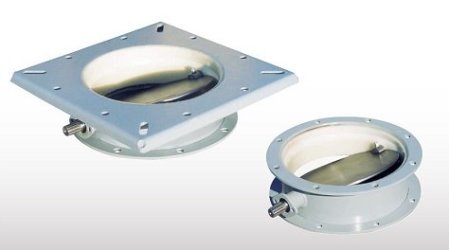

Фланцы корпуса заслонки могут быть исполнены в кргуглой и квадратной форме. В версии, изображённой в левой части картинки, продемонстрирован верхний квадратный фланец, который может быть адаптирован к разным размерам фланцев разгрузочных горловин резервуаров.
Многократное и безотказное действие, является отличительной чертой заслонок. Особая геометрия седла и диска поворотных заслонок, делает их применение целесообразным для обслуживания высокоцикличных процессов. Благодаря особой конструкции и используемым материалам, дисковые затворы характеризуются экономичным и эффективным решением, которое будет действовать в течение многих лет.
Особенности дисковых затворов VFF
- Корпус из углеродистой стали
- Диск из углеродистой стали
- Внутреннее уплотнение из полимера SINT, адаптировано для диска клапана
- Небольшое количество деталей
Преимущества дисковых затворов
- Лучшее уплотнение за счет особой геометрии прокладки
- Устойчивость к истиранию
- Простота в установке
- Поставка со склада
Дополнительные опции
Доступны следующие версии
- Квадратный верхний фланец, круглый нижний фланец
- Круглый верхний фланец, нижний квадратный фланец
- Вращающийся нижний фланец
Затворы дисковые VFF
