Поворотные заслонки VFP применяются в производствах со всеми типами сыпучих материалов, когда требуется перекрытие потока сухих порошкообразных или гранулированных материалов, транспортируемых самотеком или с помощью пневмосистемы.
Поворотная заслонка VFP может использоваться с любыми порошкообразными или гранулированными материалами, содержащимися в силосе или резервуарах. К особенностям данного устройства относят простую эксплуатацию, соответствие нормам (директивы) EC 1935 / 2004, а также обеспечение оптимального потока массы и минимального загрязнения, за счёт применения технологии Fit-Frame.
Благодаря особой конструкции и используемым конструкционным материалам, применение данных устройств экономически очень выгодно и, в то же время, высокоэффективно во всех производственных системах, где загрязнение материалов очень критично. Исходя из данных особенностей поворотных заслонок, их часто применяют в пищевой промышленности. Для применения в пищевом производстве используется диск из нержавеющей стали и интегральное уплотнение в соответствии с рекомендациями управления по контролю за продуктами и лекарствами США (FDA).
Компактная конструкция устройства, достигнутая за счёт применения компонентов, имеющих малые общие размеры, требует минимальное пространство при монтаже, что позволяет применять заслонку между любыми обычными фланцами.

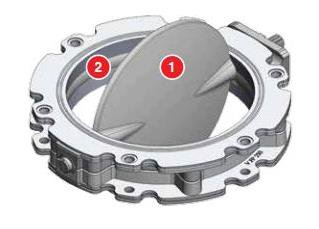

Поворотные заслонки VFP/VFPX включают два полукорпуса высокого давления из алюминиевого сплава (2), изготовленных способом литья под давлением. В образовавшееся кольцо этих двух корпусов устанавливается поворотный диск, изготовленный из конструкционного полимера SINT, нержавеющей стали или чугуна, и предварительно напряженный уплотнитель из эластомера, который обеспечивает надёжное соединение тела заслонки и диска, а также осуществляет полную изоляцию тела заслонки от протекающей через нее среды.
Главная часть поворотной заслонки – диск (1). Он имеет эллиптическую форму, близкую к наклонному срезу сплошного металлического конуса. Диск отшлифован, с помощью высокоточных технологий и обработан слоем полимера, который обеспечивает малое трение между диском и корпусом. При закрытой заслонке эллиптический диск растягивает кольцо седла по главной оси и седло контактирует с диском по малой оси, при этом седло принимает эллиптическую форму. В процессе открытия заслонки контакт между диском и седлом нарушается и седло вновь принимает кольцеобразную форму. Дисковый затвор закрывается или полностью открывается при помощи поворотного электро- привода.

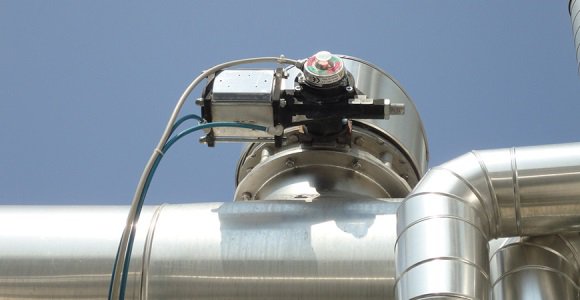

Поворотные заслонки VFP/VFPX могут устанавливаться под приемными бункерами, резервуарами, силосными, шнековыми конвейерами, конвейерами другого типа, а также использоваться для перекрывания в системах пневмотранспортировки. Благодаря особой конструкции содержание остаточного материала между клапаном и подключенным подающим устройством значительно снижается.
Особенности поворотных заслонок серии VFP/VFPX
- V2FP с идентичными верхним и нижним фланцем
- Стойкость к давлению до 0,2 бар (2,9 PSI)
- Два полукорпуса высокого давления из алюминиевого сплава, изготовленных способом литья под давлением
- Диск из чугуна, конструкционного полимера SINT® или Polyacetal , нержавеющей стали
- Уплотнения для обычного применения или использования в пищевом производстве
- Высокоизносоустойчивые заменяемые диски
Преимущества поворотных заслонок VFP/VFPX
- Быстрое обслуживание благодаря применению небольшого количества компонентов
- Малый вес и простота обращения благодаря минимальному размеру по высоте
- Простота установки благодаря совместимости фланцев PN и ANSI
- Низкий уровень содержания остатков и загрязнений благодаря размерам впуска новой конструкции
- Поставка со склада
Дополнительные опции
- Сертификат взрывобезопасности ATEX Zone 22
- Диск из нержавеющей стали и встроенное уплотнение для применения в пищевом производстве
