Телескопические загрузчики BELLOJET ZA предназначены для эффективной беспыльной загрузки в цистерны сухих пылящих сыпучих продуктов.
Их применяют для погрузки различных сухих, порошкообразных и гранулированных продуктов, где необходимо снизить выбросы пыли.
Устойчивые к атмосферным влияниям, долговечные телескопические загрузчики для цистерн BELLOJET ZA, обладают высокой устойчивостью к воздействию абразивных продуктов и продуктов с высокой температурой, благодаря применению гибкой гофры из неопрена с покрытием Hypalon.
Принцип работы BELLOJET ZA основан на последовательном выполнении следующих операций, сначала телескопический загрузчик опускается из начального положения к загрузочному люку цистерны. Как только выходной конус загрузчика ложится на загрузочный люк цистерны, концевой датчик провисания кабеля, установленный снаружи корпуса привода, останавливает опускание загрузчика. Концевой выключатель внутри корпуса привода срабатывает как при полном растяжении, так и при полном складывании загрузчика. Загрузка продукта начинается при открытии выходной заслонки силоса.
Во время загрузки цистерны полимерное покрытие выходного конуса выполняет роль прекрасного пылезащитного уплотнения. В это же время вентилятор фильтра непрерывно всасывает пыль из пространства между двумя гофрами, направляя пыль в фильтрующие картриджи в верхней части загрузчика, откачивая избыток воздуха. Концевой выключатель провисания кабеля активирует дальнейшее опускание загрузчика по мере проседания цистерны под возрастающим весом продукта.
Устройство контроля уровня продукта, установленное по центру выходного конуса, сигнализирует о максимальном уровне продукта в цистерне, и подает сигнал на немедленное закрытие выходной заслонки силоса. Складывание загрузчика с возвращением в начальное положение начинается с задержкой примерно в 10 секунд, чтобы дать фильтру возможность удалить остатки пыли. Как только загрузчик полностью сложился, концевой выключатель внутри корпуса привода завершает цикл загрузки. Затем по завершению цикла загрузки предустановленный цикл очистки картриджей фильтра сжатым воздухом продолжается в течение последующих 10 минут.

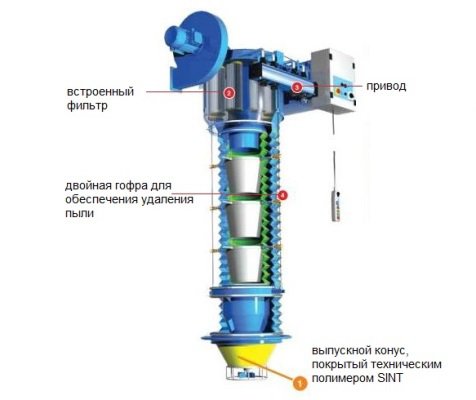

Телескопические загрузчики BELLOJET ZA снабжены внутренними сужающимися конусами, внутри которых проходит поток продукта, и наружными двойными гофрами для обеспечения удаления пыли. В нижней части телескопических загрузчиков установлен покрытый техническим полимером SINT конус, обладающий специальными герметизирующими свойствами, обеспечивающий соединение с цистерной.
В комплектацию загрузчика BELLOJET серии ZA, также входят верхний фланец для подсоединения разгрузочного устройства к уже существующему соединительному фланцу, внешний сильфон для защиты от возможных повреждений, а также механизм привода.
Эффективная беспыльная загрузка автоцистерн, достигается за счёт применения системы очистки воздухом, которая включает аспиратор и 8 заменяемых патронов фильтра. Аспиратор отсасывает столб насыщенного порошком воздух из полости между двумя сильфонами (внешним и внутренним), принуждая его проход через фильтры.
Особенности телескопических загрузчиков BELLOJET ZA
- Диаметр входа: 300 мм
- Максимальная пропускная способность: 250 м3/ч
- Рабочая температура: -40 ~ 150°C
- Площадь фильтрующей поверхности: 10 м2
Преимущества телескопических загрузчиков для цистерн со встроенным фильтром
- Встроенный обеспыливающий фильтр снижает выброс пыли во время загрузки
- Гибкие гофры из Неопрена, покрытые Hypalon®, обеспечивают длительность эксплуатации, устойчивость к атмосферным влияниям, высокой абразивности и температурам
- Обратный конус со встроенным датчиком уровня указывает на заполнение цистерны, постепенно поднимая загрузчик, улучшая распределение продукта внутри цистерны
- Два подъемных кабеля, находящихся вне потока продукта, поднимают и опускают загрузчик, без износа, который мог бы быть вызван трением продукта, и не создавая препятствия течению продукта.
Дополнительные опции
- Доступна версия ATEX
- Доступны различные материалы исполнения гофры и элементов загрузчика в зависимости от загружаемого продукта
- Панель управления с дистанционным управлением
- Возможность комплектации разными типами датчиков уровня
- Вибратор на выходе
- Устройство предотвращения просыпания (работает как пыленепроницаемый затвор во время складывания телескопического загрузчика)

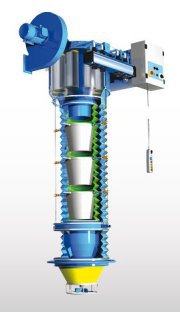

Загрузчики телескопические со встроенным фильтром для цистерн BELLOJET ZA
