Загрузчики телескопические для цистерн ZG

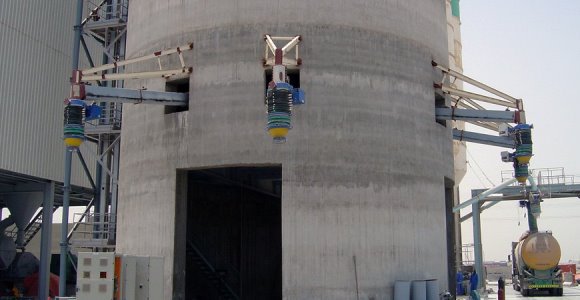

Телескопические загрузчики ZG применяются для загрузки автомобильных цистерн разнообразными сыпучими материалами без образования пыли.

ZG являются идеальным решением для эффективной загрузки в закрытый автотранспорт, а также в различные цистерны.

Беспыльную загрузку обеспечивает фланец, для подсоединения к централизованной системе внешней аспирации. Загрузчики типа ZG могут быть дополнительно оборудованы дистанционной системой управления.

В базовой комплектации, в качестве системы управления установлены электролебёдки с двумя внешними кабелями и коробкой передач, оборудованной двумя концевыми выключателями (внешним и внутренним).

Из верхнего положения лебёдка начинает спуск загрузчика к загрузочной горловине автоцистерны. Когда нижний конус загрузчика достигает загрузочного люка автоцистерны, концевой датчик провисания кабеля, установленный снаружи корпуса привода, останавливает опускание загрузчика. При этом внутренний концевой выключатель фиксирует загрузочные конусы, срабатывая как при полном растяжении, так и при полном складывании загрузчика. Загрузка продукта начинается при открытии выходной заслонки силоса.

Во время загрузки цистерны полимерное покрытие выходного конуса выполняет роль прекрасного пылезащитного уплотнения. Концевой выключатель провисания кабеля активирует дальнейшее опускание загрузчика по мере проседания цистерны под возрастающим весом продукта. Устройство контроля уровня продукта, установленное по центру выходного конуса, сигнализирует о максимальном уровне продукта в цистерне, и подает сигнал на немедленное закрытие выходной заслонки силоса. Складывание загрузчика с возвращением в начальное положение начинается с задержкой примерно в 10 секунд, чтобы дать возможность внешнему фильтру (не входит в комплект) удалить остатки пыли. Как только загрузчик полностью сложился, концевой выключатель внутри корпуса привода завершает цикл загрузки.

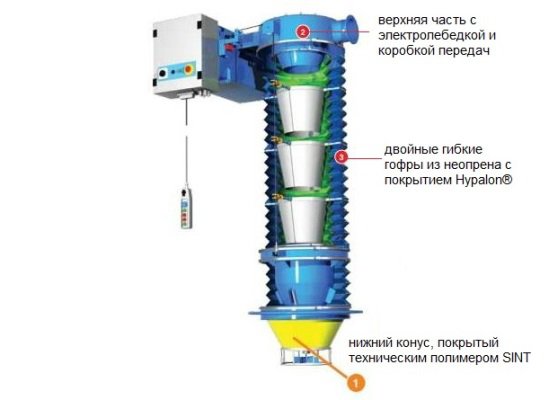

Конструкция телескопических загрузчиков для автоцистерн типа ZG представляет собой устройство, оснащённое внутренними сужающимися конусами и внешними (наружными) двойными гофрами из неопрена для обеспечения удаления пыли. Конусы покрыты изнутри износостойким полимером, для проведения потока материала.

В нижней части телескопических загрузчиков ZG установлен покрытый техническим полимером SINT конус, обладающий специальными герметизирующими свойствами. Такая технология обеспечивает плотное соединение с цистерной. Нижний конус оборудуется датчиком уровня материала, который отвечает за показание уровня заполнения цистерны.

Особенности телескопических загрузчиков серии ZG

  • Диаметр входа: ZG = 300 мм; ZJ = 400 мм
  • Максимальная пропускная способность: ZG = 250 м3/ч; ZJ = 440 м3/ч
  • Рабочая температура: -40 ~ 150°C
  • Соединительный фланец для централизованной внешней системы аспирации

Преимущества телескопических загрузчиков для автомобильных цистерн типа ZG

  • Гибкие гофры из Неопрена, покрытые Hypalon®, обеспечивают длительность эксплуатации, устойчивость к атмосферным влияниям, высокой абразивности и температурам
  • Обратный конус со встроенным датчиком уровня указывает на заполнение цистерны, постепенно поднимая загрузчик, улучшая распределение продукта внутри цистерны
  • Два подъемных кабеля, находящихся вне потока продукта, поднимают и опускают загрузчик, без износа, который мог бы быть вызван трением продукта, и не создавая препятствия течению продукта.

Дополнительные опции

  • Доступна версия ATEX
  • Доступны различные материалы исполнения гофры и элементов загрузчика в зависимости от загружаемого продукта
  • Электромеханический привод либо ручная лебёдка
  • Панель управления с дистанционным управлением
  • Возможность комплектации разными типами датчиков уровня
  • Вибратор на выходе
  • Устройство предотвращения просыпания, работающее как пыленепроницаемый затвор во время складывания телескопического загрузчика
