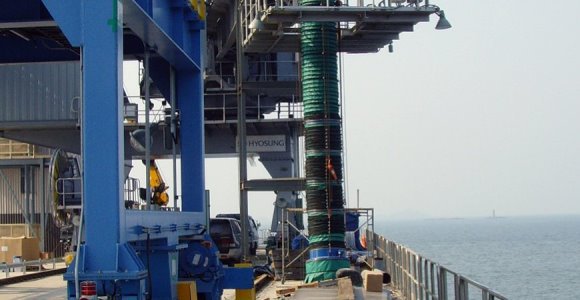

Телескопические загрузчики ZQ предназначены для эффективной отгрузки порошков или гранулированных продуктов на суда и баржи, а также на открытые площадки хранения.
ZQ отличаются высокой производительностью и являются идеальным решением для беспыльной отгрузки больших объемов продукта.
Помимо превосходной беспыльной отгрузки, они обеспечивают чрезвычайно короткое время загрузки и подходят для работы в непрерывном режиме, в продолжительных тяжелых условиях эксплуатации, осуществляя пропускную способность до 1800 м3/ч.
Телескопические загрузчики ZQ снабжены внутренними конусами для оптимального каналирования потока материала, внутри которых проходит поток продукта, и внешними (наружными) гофрами для удаления пыли.
Принцип действия загрузчиков основан на подъёме и опускании загрузчика, осуществляющегося по команде оператора. Из верхнего положения, электролебёдка начинает спуск загрузчика ко дну трюма, после чего внешний концевой выключатель останавливает движение. При этом внутренний концевой выключатель фиксирует загрузочные конусы, прекращая сжатие и расширение загрузчика. Открывается выпускной клапан силоса, и происходит загрузка материала.
Параллельно система аспирации всасывает появляющуюся при прохождении материала по загрузчику пыль через зазор между двумя гофрами, и посылает ее в фильтры, выпуская избыток воздуха. По мере роста уровня материала в трюме, датчик загрузки дает команды концевому выключателю на соответствующее сжатие загрузчика. После чего осуществляется складывание загрузчика электролебедкой и цикл заканчивается.

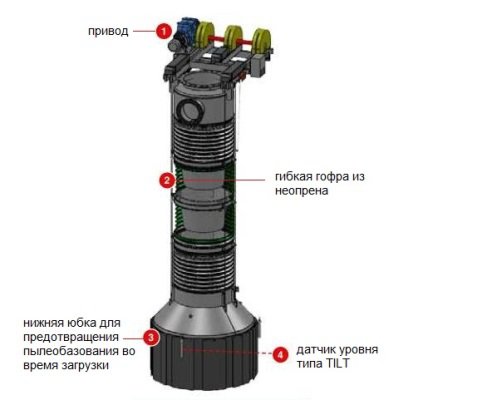

Телескопическое загрузочное устройство типа ZQ, состоит из верхней части с базовой плитой, электролебедкой с тремя внешними кабелями и коробкой передач, транспортного свода, состоящего из системы внутренних конусов и внешней гофры, а также нижней части с пылезащитным колоколом.
Система внутренних конусов несёт функцию проведения потока материала и изготавливается из высокоуглеродистой стали, при этом нижний конус оборудуется тремя лопастными датчиками уровня загрузки материала и устройством, предотвращающим распыление материала во время подъема загрузчика. Гибкая гофра из неопрена для обеспыливания, оснащается «юбкой» для предотвращения пылеобразования во время загрузки и имеет фланец (боковой патрубок с фланцем, расположенный в верхней части загрузчика) для подсоединения к внешней системе аспирации.
Система управления загрузчика ZQ, осуществляется за счёт электролебедки с тремя внешними кабелями и коробкой передач, оборудованной двумя концевыми выключателями (внешним и внутренним).
Особенности телескопических загрузчиков серии ZQ
- Диаметр входа: 800 мм
- Максимальная производительность: 1800 м3/ч
- Максимальное удлинение (длина в разложенном виде): 30 м
- Рабочая температура: -20 ~ 150°C
Преимущества телескопических загрузчиков для большой производительности
- Превосходная беспыльная загрузка благодаря специальной конструкции нижней юбки
- Загрузка продукта с большой производительностью за короткое время
- 3 подъемных кабеля, находящихся вне потока продукта, поднимают и опускают загрузчик, без износа, который мог бы быть вызван трением продукта, и не создавая препятствия течению продукта.
- 3 ротационных лопастных датчика уровня ILT расположены вне потока продукта
Дополнительные опции
- Доступны различные материалы исполнения гофры и элементов загрузчика в зависимости от загружаемого продукта
- Панель управления с беспроводным пультом дистанционного управления

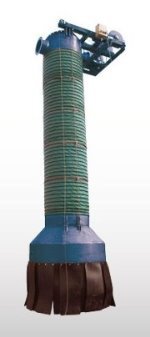

Загрузчики телескопические для большой производительности ZQ
