Трубчатые шнековые транспортеры TU

Трубчатые шнековые транспортеры TU представляют собой модульную универсальную систему, которая предлагает множество решений для транспортировки порошковых и гранулированных материалов.

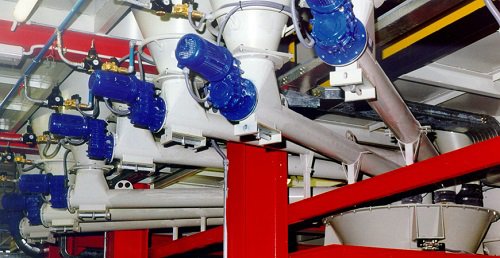

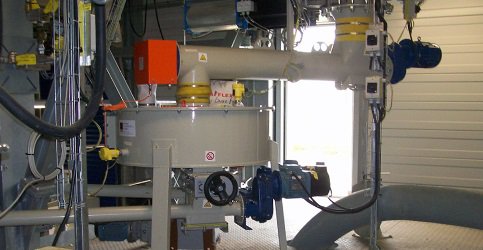

В зависимости от характеристик сыпучего материала применяются различные конфигурации шнековых транспортеров в таких областях, как бетонная, цементная, стекольная промышленность, производство сухих строительных смесей и др.

Цилиндрические шнеки стали неотъемлемой частью многих производств, так как значительно облегчают процесс производства, обеспечивая постоянный поток продукта, так и периодически, отмеряя необходимую порцию. Благодаря своей трубчатой конструкции, эти конвейеры помогают герметично транспортировать материалы, не допуская контакта с окружающей средой.

Взрывобезопасное исполнение шнековых транспортёров TU в соответствии с сертификацией АТЕХ (зона 22), позволяет эксплуатировать винтовые конвейеры (шнеки) в запылённых помещениях.

Трубчатые шнековые транспортеры TU поставляются только в исполнении для среднетяжелых условий работы.

Шнековые конвейеры серии TU производят из нержавеющих сталей и технических полимеров, не вызывающих окисление продукта при транспортировке.

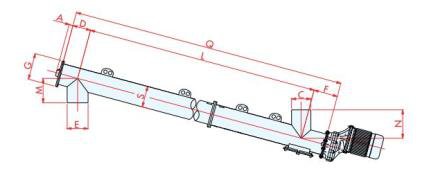

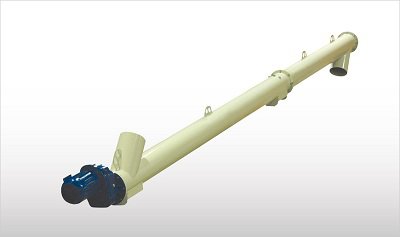

Конструкция этих шнековых транспортёров состоит из трубчатого корпуса, который представляет собой полностью закрытый шнековый лоток с круглым поперечным сечением. На шнековом лотке установлены, по крайней мере, один разгрузочный и один загрузочный патрубок. Загрузочная горловина обычно располагается ниже выгрузной так, что ось шнека образует угол от 30 до 60 град. к горизонту. Внутри трубы находится рабочий орган, выполненный в виде цельнометаллического винта - шнека. Винт оборудован шлицевыми втулками, двумя концевыми подшипниковыми опорами с саморегулирующимися сальниками, а также промежуточными подшипниковыми опорами, количество которых зависит от длины шнекового транспортера. Кроме того, шнековые транспортеры оснащены мотор-редуктором, соответствующим особенностям применения.

Привод шнека располагают возле загрузочной горловины, реализуя тем самым толкающую схему подачи продукта. Электродвигатель соединён с подающим винтом через редуктор, передаточное отношение которого, зависит от требуемой производительности винтового конвейера.

Особенности трубчатых шнековых транспортёров

  • 7 диаметров внешней трубы
  • Внешняя труба в комплекте с приваренными фланцами, одним загрузочным и одним разгрузочным патрубками, инспекционным люком под первым загрузочным патрубком и под каждой промежуточной подшипниковой опорой
  • Винт шнека со шлицевыми втулками
  • Порошковая окраска
  • Концевые подшипниковые опоры с саморегулирующимися сальниками
  • Шлицевые соединения вала
  • Подъемные рым-болты на каждой секции шнека
  • Различные конфигурации винта
  • Компактные габаритные размеры
  • Минимальное количество запасных частей
  • Требуется минимальное техническое обслуживание

Преимущества трубчатых транспортёров серии TU

  • Небольшой диаметр, высокая эффективность и производительность
  • Модульная конструкция обеспечивает возможность применения в различных областях
  • Простая установка
  • Надежность
  • Оптимальное соотношение цена-качество

Дополнительные опции

  • Компактный прямой привод
  • Приводы с различной передачей: прямой, цепной, ременной, через муфту
  • Механический вариатор
  • Загрузочные/разгрузочные патрубки с отбортовкой или фланцами
  • По запросу: различные конфигурации концевых опор, сальников, промежуточных опор и винтов


ТРУБЧАТЫЕ ШНЕКОВЫЕ ТРАНСПОРТЕРЫ TU ДОСТУПНЫ ВО ВЗРЫВОЗАЩИЩЕННОМ ИСПОЛНЕНИИ АТЕХ, ЗОНА 22.
