Шнековые транспортеры для асфальтобетонных заводов THF-TCF

Шнековые конвейеры и питатели THF-TCF представляют собой специализированную серию для асфальтобетонной промышленности. Данные устройства отвечают основным требованиям асфальтобетонной промышленности, которые предъявляются к выгрузке и транспортировке холодной и горячей пыли от центрального фильтра и от силоса хранения в весовой бункер смесительной установки.

THF-TCF предлагают широкий спектр решений для выгрузки и транспортировки мелкодисперсных и пылящих продуктов.

Выполненные из углеродистой стали с порошковой окраской, шнековые транспортеры серии THF-TCF состоят из: внешней трубы с приваренным фланцем с каждой стороны для соединения секций между собой; по крайней мере, одного входного и одного выходного патрубка для загрузки и выгрузки материала; вала с приваренной спиралью и соединительными втулками и двух концевых опор в комплекте с регулируемыми уплотнениями вала, обеспечивающими герметичность шнека и предотвращение попадания частиц подаваемого продукта в подшипниковые узлы. Шнековые транспортеры этой серии производятся без промежуточных опор и комплектуются мотор-редукторами, соответствующими области применения.

Основным элементом винтового конвейера является подающий винт (шнек). Форма и исполнение подающего винта в значительной степени зависит от физических свойств подаваемого материала. Сплошной винт состоит из трубы, с приваренным по спирали пером, кромка которого образует небольшой зазор с внутренней стенкой корпуса шнека. Винт подвергают обязательной балансировке, чтобы избежать нежелательных вибраций и шумов при работе.

Вращение шнека осуществляется через компактный цилиндрический редуктор, который соединён со шнеком надёжным шлицевым соединением, и шпоночным соединением с электродвигателем.

Цилиндрическая конструкция шнекового конвейера разработана специально для транспортирования минерального порошка на асфальтовых заводах. Благодаря использованию модульной структуры, шнеки серии THF-TCF изготавливаются необходимой длины. Большая длина транспортирования в таком случае, достигается благодаря установке шнековых транспортеров каскадом друг за другом. Сцепление модулей корпуса осуществляется путем скрепления промежуточных фланцев. Благодаря модульной конструкции возможны различные исполнения шнековых транспортеров.

Особенности шнековых транспортёров для асфальтобетонных заводов

  • Высокая производительность
  • Высокоэффективная трансмиссия WAM
  • Возможность установки цепной передачи
  • Уплотнения с подачей масла для горячей/холодной пыли
  • Универсальный входной/выходной патрубки c оптимизированной высотой
  • Отсутствие промежуточных опор

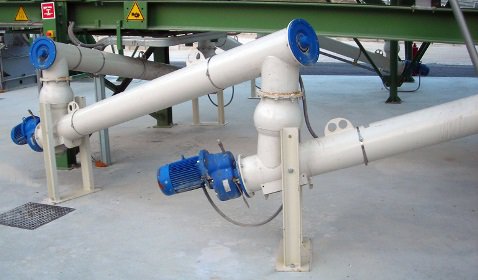

  • Установка шнековых транспортеров каскадом

Преимущества шнековых транспортёров серии THF-TCF

  • Небольшие габаритные размеры
  • Простая сборка
  • Удобная в обслуживании конструкция
  • Все компоненты для стандартной конфигурации доступны на складе

Дополнительные опции

  • Соединительные фланцы
  • Регулируемые опоры
