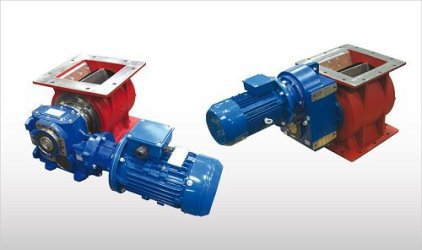

Просыпные секторные затворы RWN спроектированы специально для работы с древесными стружками или опилками.
Их применяют для контролируемой выгрузки и дозирования древесной щепы или пеллет из силосов, бункеров, пылесборных воронок фильтров, циклонов, а также из пневматических транспортных установок.
Принцип действия секторных затворов RWN представляет собой процесс, основанный на беспрерывном вращении ротора. Роторный механизм затвора представляет собой жёстко установленный на валу барабан, разделённый на несколько полостей, являющихся «карманами» для подаваемого продукта. Вращение роторного механизма осуществляется от электромеханического привода (мотор-редуктора).
Во время вращения ротора происходит дозирование загружаемого материала и его перемещение в разгрузочную горловину. Одновременно лопасти ротора и режущая пластина на затворе измельчает поступающий древесный материал до нужного размера, не допуская заклинивания ротора. Форма лопастей ротора и режущей пластины на входе обеспечивает разрезание любого дерева, содержащегося в био-топливной смеси.

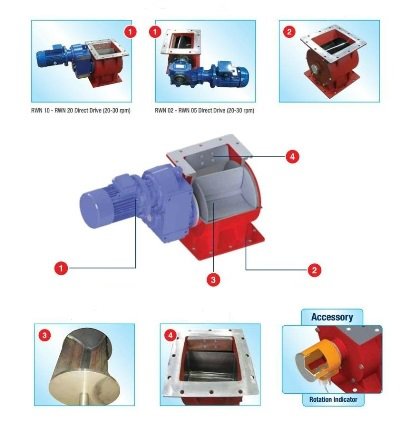

Шлюзовой затвор для древесной щепы типа RWN, включает в себя цилиндрический корпус в виде трубы, изготовленный из чугуна, укомплектованный загрузочной и разгрузочной горловинами квадратной формы, и снабженный затвором с режущей пластиной.

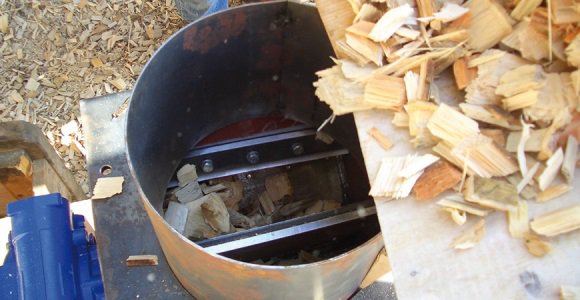

Пластина из стали HARDOX на входе предназначена для разрезания древесной щепы. В зависимости от твердости сыпучего продукта, объема подачи смеси рассчитываются размеры шлюзовых затворов, внутренних камер, впускных и выпускных отверстий.
Конструкция также имеет горизонтально установленный ротор с четырьмя секторными отделениями V-образной формы, выполненные из износостойкой стали HARDO и секторные затворы, укомплектованные прямым приводом. Крышка с противоположной от привода стороны укомплектована внешней опорой с подшипником, которая не вступает в контакт с разгружаемым продуктом. Опора обеспечивает высокую устойчивость к радиальным нагрузкам и усилиям.
Выполняя роль разгрузочного клапана, шлюзовой затвор обладает герметичностью, обеспечивающей минимальную утечку воздуха из расходного бункера. Производительность секторных затворов может варьироваться в зависимости от частоты вращения ротора и объема ячеек.
Особенности просыпных секторных затворов RWN
- Производительность: 2,2 ~ 19,5 литров за оборот
- Рабочая температура в специальной версии: –20 °C до 150 °C
- Разные приводы для трех разных скоростей вращения
- Пластина из HARDOX, закрепленная на входе Затвора, разрезает части дерева, предотвращая заклинивание Затвора
- Ротор из стали HARDOX
- Секторные Затворы RWN сертифицированы в соответствии с Австрийской Директивой TRVB H 118
- Секторные Затворы RWN предназначены для использования в производстве древесного био-топлива в соответствии со стандартами ONORM M7132, ONORM M7133, ONORM M7135, ONORM M7136 и ONORM M7137.
Преимущества просыпных секторных затворов для древесных пеллет/щепы
- Совместимость с другим оборудованием WAMGROUP благодаря стандартным фланцам WAM
- Прочная, компактная конструкция
- Простой доступ ко всем внутренним механическим частям
