Переключатели потока VAR, являются идеальным решением для переключения потока любого типа порошкообразных или гранулированных сыпучих продуктов в линиях пневмотранспорта. Переключатели потока VAR разработаны для стандартных размеров труб пневматических путепроводов.
Переключатели потока пневмотранспорта барабанного типа VAR, подходят для переключения потока с 1 входом и 2 выходами или с 2 выходами и 1 входом. Благодаря конструктивным особенностям, данные устройства обеспечивают минимальные потери давления и предусматривают высокую производительность.
К основным преимуществам этих переключателей относят низкий риск загрязнения материала, а также адаптацию к наиболее часто используемым размерам путепроводов.
Стандартные переключатели потока VAR не предназначены для эксплуатации в опасных условиях, с опасными материалами. К опасным сферам применения относятся извлечение материала из бункеров или камер, содержащих взрывоопасные, токсичные, токсичные, вредные и т.д. материалы.
Принцип действия переключателя потока типа VAR, основывается на движении внутреннего поворотного барабана, который срабатывает при помощи пневмопривода. Устройство коммутирует барабан, и он перекрывает один из двух каналов подачи, что позволяет отклонить поток материала на другую производственную линию.

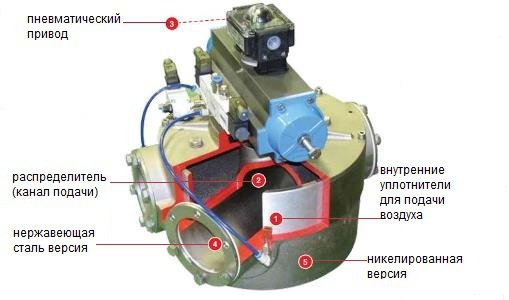

Конструкция переключателя потока серии VAR представляет собой поворотный клапан, который состоит из корпуса и крышки из алюминиевого сплава, входа и двух выходов.
Внутри корпуса устройства заключён вращающийся барабан с внутренними уплотнениями, предназначенными для подачи воздуха и защиты его от засорения.
Внутренний вращающийся барабан закрывает один из двух выходов, соединенных с трубами пневмотранспортной системы. Идеальная герметичность гарантируется внутренними уплотнениями, надуваемыми сжатым воздухом.

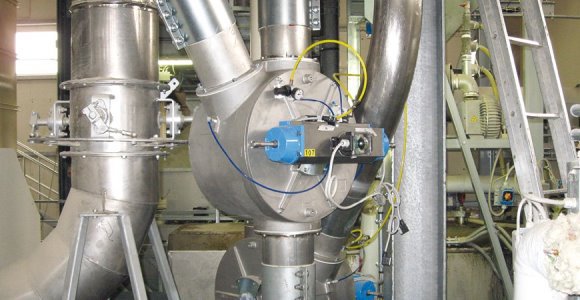

Переключатели потока VAR разработаны специально для систем пневмотранспорта. Они позволяют переключать поток подачи материалов между двумя трубопроводами, - пневмопривод приводит в движение внутренний вращающийся барабан, который перенаправляет поток продукта в требуемую линию. Также переключатели потока могут работать в обоих направлениях, что позволяет менять направление подачи материалов, например, можно подавать материал из двух силосов в один дозатор или из одного силоса в два дозатора.
Особенности переключателей потока барабанного типа серии VAR
- Литой корпус из алюминиевого сплава
- Различная обработка поверхности в зависимости от транспортируемого продукта
- Рабочая температура: -20 °С ~ 80 °С
- Рабочее давление: макс. 3,5 бара
- Давление для уплотнения: макс. 4,0 бара
- Рабочее давление пневмопривода: макс. 5,0 бар
- Размерная линейка под наиболее распространенные диаметры труб пневмотранспорта от 50 до 200 мм (2-8 дюйма)
Преимущества переключателей потока для линий пневмотранспорта
- Стандартные надувные уплотнения
- Малый вес и компактные габаритные размеры благодаря алюминиевой конструкции
- Минимальные потери давления благодаря специальным конструктивным особенностям
- Работа в обоих направлениях: с 1 входом и 2 выходами или с 2 выходами и 1 входом
- Отсутствие загрязнений
- Простота в обслуживании
Дополнительные опции
- Пневматические приводы с разным напряжением питания
Переключатели потока для линий пневмотранспорта VAR
