Ковшовые элеваторы типа EF — это специализированное решение для вертикального подъема муки и подобных сухих, сыпучих, неабразивных, неуплотняющихся материалов, имеющих малый размер частиц и угол скольжения <40 градусов.
Элеваторы данной модификации предназначены для применения в мукомольной промышленности, в погрузочно-разгрузочных установках, на складах, а также на различных перерабатывающих предприятиях.
Применение элеваторов в качестве междуэтажного транспортного средства даёт возможность иметь компактные транспортные схемы, занимающие малые площади, а также увеличить эффективность и производительность технологической линии.
Данные элеваторы также подходят для применения в отраслях, на которые распространяется действие европейской директивы по взрывобезопасности ATEX. В базовой комплектации эти устройтсва изготовлены из углеродистой стали, оцинкованной горячим способом, и оснащаются негорючей лентой с самозатухающим эффектом, которая имеет антистатическое и маслоотталкивающее покрытие.
Элеватор ленточный ковшовый состоит из следующих основных составных частей: головной и опорной секций, привода и тягового органа - ленты с ковшами.
Принцип работы элеватора происходит следующим образом: насыпной материал поступает в нижнюю часть элеватора через загрузочный бункер, расположенный в опорной секции. Ковш захватывает продукт внизу и начинает перемещать его вверх, в вертикальном положении. Ковши закреплены на равном расстоянии друг от друга на конвейерной ленте, вращающейся на колесных роликах вокруг головной и опорной секций. Ковши разгружаются через выпускные патрубки в головной секции под действием центробежной силы после прохождения верхнего роликового колеса. Затем, ковш переворачивается и снова опускается вниз, за новым материалом.

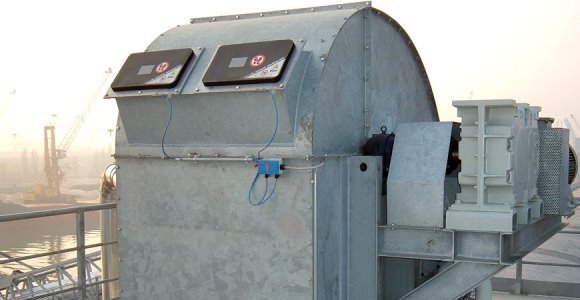

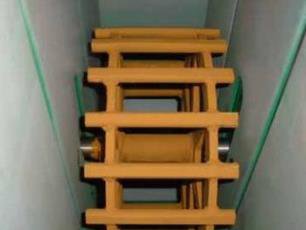

Ходовая часть смонтирована между приводным и натяжным барабанами и движется внутри секций кожуха. Движение обеспечивается приводным барабаном, установленным в головке приводной (верхней части элеватора) и соединенным с приводом. Необходимое прижатие ленты к барабану создается весом движущихся частей элеватора и транспортируемого груза, а также усилием натяжного устройства, расположенного в секции натяжной (нижней части элеватора). Для обеспечения устойчивости элеватора секции кожуха объединяются между собой через определенные промежутки с помощью фланцев.
Особая конструкция ленты и ковша, а также использование материалов, соответствующих области применения, обеспечивают высокую эффективность транспортировки материала. Применение ковшей, изготовленных из полиэтилена высокой плотности (HDPE), наличие датчиков схода ленты, датчиков вращения и контроля — все это обеспечивает высокую эффективность, производительность и соответствие необходимым стандартам.
Особенности ковшовых элеваторов типа EF
- Производительность до 1200 м3/ч
- Высота разгрузки до 44 метров
- Обработка поверхности: оцинковка горячим способом
- Двигатель с прямой передачей
- Смотровые люки в головной и опорной секциях
- Датчик вращения и датчик схода ленты
- Исполнение из нержавеющей стали по запросу
Преимущества ковшевых элеваторов
- Высокоэффективная вертикальная конвейерная транспортировка
- Высокая производительность
- Самоочищающаяся нижняя секция
- Соответствие требованиям директивы ATEX II 3D T4
Ковшовые элеваторы EF
