Система безопасности силоса KCS

Компания WAMGROUP предлагает систему безопасности силоса, состоящую из различных компонентов. Эта система обеспечивает безопасную работу завода, особенно в процессе заполнения силоса.

Система безопасности силоса KCS предназначена для контроля, предупреждения и предотвращения перезагрузки или избыточной герметизации силосов, загружаемых сыпучими материалами с использованием автоцистерн.

Система KCS предотвращает как переполнение, так и возникновение избыточного давления, тем самым предотвращая повреждение силоса, обеспыливающего фильтра и других аксессуаров. Она также снижает риск выброса пыли в атмосферу.

Использование данной системы обеспечивает безопасность людей и сохранность оборудования, а также устраняет риск ошибочно загрузить материал не в тот силос. Система самостоятельно определяет необходимость технического обслуживания и чистки фильтра, следит за уровнем загрузки и давления в силосе, руководит подачей сжатого воздуха в запорные клапана, приводит в действие и останавливает процедуру очистки фильтров.

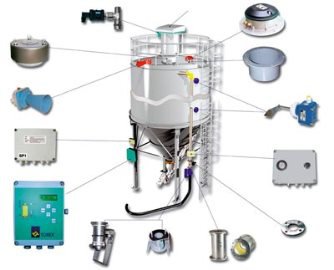

Система безопасности силоса KCS представляет собой комплексную автоматизированную систему, построенную по модульному принципу. Её основу составляет щит управления, оснащенный платой контроля, который управляет серией силосов и компонентов системы. В базовой версии в комплект входит силовой щит для каждого силоса, соединение для загрузочной трубы силоса, пережимной клапан, переходник для соединения трубы автоцистерны с загрузочной трубой силоса, датчик максимального уровня, дифференциальный датчик давления, либо электронный датчик давления, датчик давления обеспыливающего фильтра, запорный и предохранительный клапан и звуковая сирена.

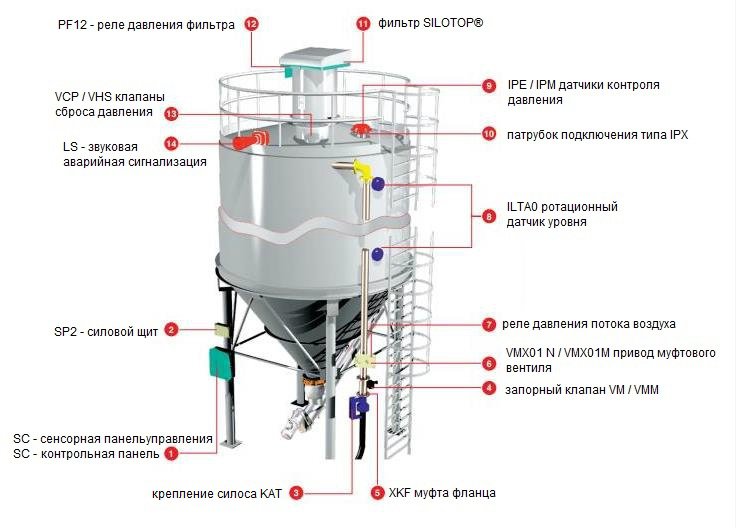

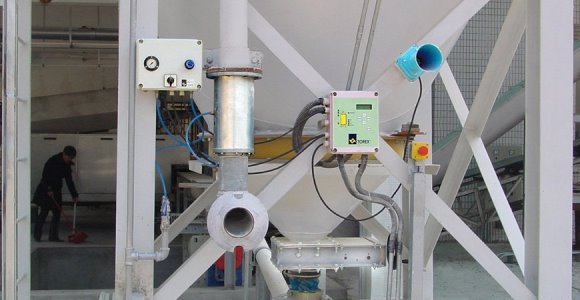

Крепление силоса KAT, это соединительный узел, расположенный между муфтовым вентилем и фланцем, крепящим трубу грузовика - цистерны. На нём расположен минивыключатель.

Муфтовый вентиль VM/VMM позволяет постоянно преграждать поток воздуха и пыли, попадающий в силос на загрузочной фазе. Муфтовый вентиль подсоединяется к разгрузочной трубе, при помощи фланца XKF и имеет привод VMX01N/VMX01M, который представляет собой узел контроля состояния муфтового вентиля. В версии VMX01M присутствует коробка, закрывающая узел.

В верхней части силоса установлены датчики контроля давления IPE/IPM. Измеритель давления присутствует в механической версии IPM400 или в электронной версии IPE. Механическое реле давления, установленное на силос, сигнализирует о превышении порога критического давления, а электронное реле давления, позволяет постоянно считывать данные о давлении внутри силоса на этапе загрузки. Фланцевое соединение для измерителя давления IPX приваривается к силосу и служит для подсоединения измерителя давления к силосу.

В качестве системы безопасности, в системе установлены реле давления фильтра PF12, контролирующего состояние сжатого воздуха, питающего фильтр, и сирена LS - звуковая аварийная сигнализация.

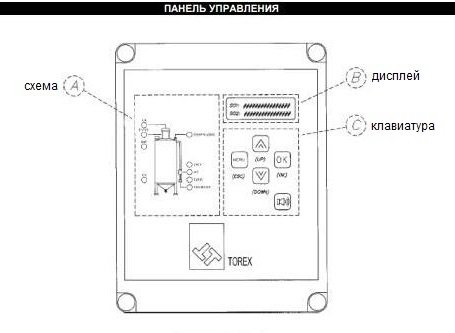

Фактический запуск системы KCS осуществляется путем подачи питания на пульт управления и имеющиеся электрощиты. Пульт управления оснащен дисплеем, на который выводятся сообщения, а также схематической панелью, отображающей состояние силоса. При запуске на дисплее появится сообщение о версии программного обеспечения, установленного в данный момент на пульте, после чего система проверит состояние сети, подключение различного оборудования и наличие сжатого воздуха запорных клапанов, закрыв и немедленно снова открыв их. Если система настроена правильно и в работе не возникает ошибок, то на дисплее будет отображаться состояние силосов, настроенных в системе KCS.

Когда подключение к блоку управления запорным клапаном КАТ выполнено, система KCS немедленно закрывает запорный клапан подключенного блока управления КАТ и проверяет состояние силоса: уровень материала, давление, состояние фильтра, наличие сжатого воздуха запорного клапана. После чего напротив запорного клапана загорается красный светодиод, указывая на то, что клапан закрыт. Для того чтобы начинать загрузку, должны быть соблюдены следующие условия: уровень материала не должен превышать максимальный уровень, внутреннее давление в силосе должно быть ниже граничного допустимого уровня, наличие сжатого воздуха запорного клапана, если фильтр очищается пневматически, наличие сжатого воздуха для фильтра.

Завершение загрузки осуществляется тогда, когда уровень материала достигнет датчика максимального уровня материала и на схематической панели загорается красный светодиод максимального уровня, а на дисплее появляется сообщение "силос загружен". На данном этапе запускается процесс закрытия запорного клапана. Начинается отсчет времени ожидания, в конце которого запускается процесс закрытия запорного клапана в соответствии с выбранным режимом (пульсирующее или немедленное). Далее запускается цикл очистки фильтра. Когда наполняющая труба отсоединится, запорный клапан снова откроется.

Особенности системы безопасности силоса типа KCS

  • Включает и останавливает очистку фильтра автоматически
  • Электронный датчик давления сигнализирует о необходимости обслуживания фильтра
  • Контроль давления внутри каждого силоса
  • Датчик максимального уровня
  • Отслеживает наличие сжатого воздуха пережимного клапана и для очистки фильтра (если используется фильтр с пневмоочисткой)

Преимущества системы безопасности силоса KCS

  • Позволяет избежать травм персонала и повреждения силоса и его аксессуаров
  • Снижает риск загрязнения воздуха
  • Устраняет риск ошибочно загрузить не тот силос

Дополнительные опции

  • Центральная панель управления
  • Индивидуальный силовой щит
  • Датчик давления фильтра
  • Предохранительный клапан VCP
  • Звуковая сирена
  • Соединение для трубы автоцистерны
  • Обеспыливающий фильтр
  • Датчик давления (механический либо электронный)
  • Установочный патрубок для датчика давления
  • Датчик уровня
  • Пережимной клапан с панелью управления

Система безопасности силоса KCS
