Емкостные датчики уровня ILK предназначены для бесконтактного определения присутствия объектов, выполненных из различных материалов, как металлических, так и неметаллических (например, сыпучие материалы, жидкие, зернистые вещества) на расстоянии до 25 мм.
Датчики ILK определяют приближение и присутствие объектов, и могут применяться для мониторинга уровня заполнения силосов и бункеров с жидкостью или сыпучими материалами, а также для контроля внутреннего содержания закрытой упаковки.
Емкостные индикаторы уровня были разработаны для контроля уровня бункеров, воронок или силосов с помощью обнаружения вариации емкости вокруг зонда. Для этого датчик серии ILK устанавливается на боковой стенке резервуара, на высоте контролируемого уровня. Обычно в резервуарах контролируется максимальный или минимальный уровень.
Датчик уровня ILK представляет собой простую и надёжную конструкцию без движущихся частей, изготовленную из алюминиевого сплава. Корпус прибора состоит из зонда с четырьмя режимами диапазона чувствительности, оборудованного входом для кабеля. К зонду, при помощи резьбового соединения, с динамометрическим датчиком.
При наличии продукта около наконечника датчика, электронный модуль отмечает изменение емкости объема вокруг зонда, и переключает электромеханический контакт. При этом продукт не контактирует с корпусом. Благодаря заводской калибровке, измерения можно проводить без калибровки на месте.
Использование ёмкостных датчиков уровня типа ILK обеспечивает возможность получения графика измерений в режиме реального времени. Это обусловлено быстротой считывания показателей – 5 измерений в секунду. Устройства удобны для использования в небольших пространствах.

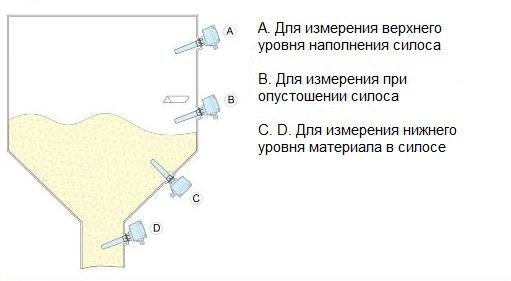

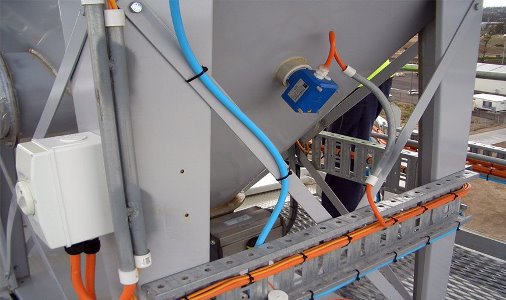

Емкостные индикаторы уровня ILK устанавливаются на стенах из бетона, силосах или бункеров, в зависимости от типа обнаружения. Незначительный наклон датчика при монтаже в силосах или бункерах, помогает сыпучему материалу проще скатываться по поверхности индикатора.
Особенности емкостных датчиков уровня типа ILK
- Чувствительность: диэлектрической проницаемости (Dk)> 1,6; max. размер частиц 30 мм
- Напряжение питания: 21 ... 27 В постоянного тока (± 10%); не более 1,5 Вт
- Стандарт связи: G 1Ѕ "- G 2Ѕ"
- Корпус: IP66
- Рабочая температура:внутри - 40 ° C до +100 ° C (до +120 ° C, если температура окр. среды ниже 50 ° C).
- Температура окружающей среды от - 40 ° C до +60 ° C
- Максимальное давление: 16 бар
- Материал зонда: стеклопластика G 1 Ѕ "- G 2 Ѕ"
- Материал корпуса: алюминиевый сплав
- Регулируемая задержка сигнала от 0,5 до 20 сек
Преимущества емкостных индикаторов уровня
- Простая и надежная конструкция (отсутствие движущихся частей)
- Отсутствие контакта продукта с корпусом
- Подходят для очень легких продуктов
- Начальная заводская калибровка позволяет производить измерения в большинстве случаев без калибровки на объекте
- Четыре диапазона настройки чувствительности
- Соединение с резьбой двух размеров
- Простая и быстрая установка и замена
Дополнительные опции
- Резьбовые втулки
- ILK изготовлены из углеродистой стали, могут быть произведены для быстрой сварки с силосом
- Резьба: 1 "Ѕ ISO 228
- Резьба: 2 "Ѕ ISO 228
