Датчики уровня непрерывного типа ILS

Датчики уровня непрерывного типа ILS предназначены для непрерывного измерения уровня или объёмного количества материала, находящегося в силосе, бункере или баке.

Индикаторы уровня ILS позволяют получать простые в понимании, высокотехнологичные измерения с максимальной точностью, в режиме реального времени. Они отличаются высокой надежностью, и применяются во всех видах силосов и ёмкостей.

Уровнемеры ILS пригодны для работы с любыми типами сыпучих материалов: порошкообразными,  мелкозернистыми и крупнозернистыми. Подходит также для жидкостей. В частности, они могут использоваться в химической, пищевой, горнодобывающей промышленности, а также при производстве пластмасс, цемента и строительных конструкций. Датчики уровня типа ILS имеют простую установку и ввод в эксплуатацию.

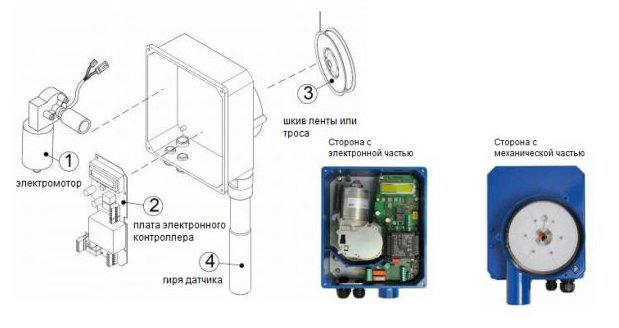

Датчики уровня непрерывного типа ILS, различают два типа модификаций: с тросом или лентой. Конструкция индикаторов состоит из катушки с тросом (или ленты), с укрепленном на нём сенсорным измерителем, и микропроцессорного блока управления (платы электронного контроллера).

Устройство ILS является электромеханическим прибором, который разделён на две герметично изолированные друг от друга камеры, в одной из которых находится электронная, а в другой – механическая часть.

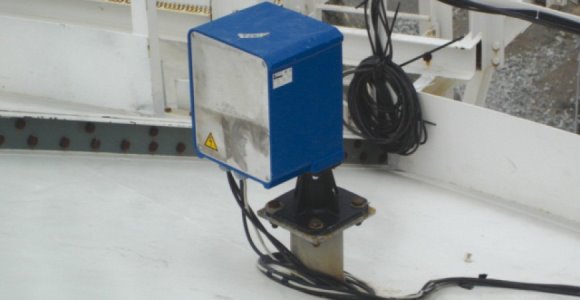

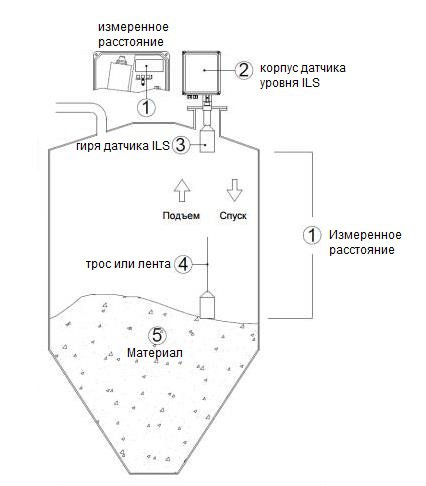

Принцип работы индикаторов уровня типа ILS основан на опускании в бункер гири датчика, управляемой микропроцессором. Прибор ILS устанавливается на крыше силоса, после чего сенсорный измеритель, прикрепленный к концу измерительного троса или ленты, намотанного вокруг шкива с приводом от мотора, под контролем микропроцессора опускается внутрь резервуара. После соприкосновения с продуктом, гиря датчика возвращается в положение верхнего останова. При этом уровень продукта определяется исходя из расстояния, прошедшего грузиком.

В ходе измерения с содержимым силоса контактирует только камера для троса. Когда гиря датчика находится в положении верхнего останова, она плотно закрывает отверстие между устройством и силосом. Во время перемещения гири вниз генерируются импульсы, количество которых непосредственно обрабатывается ПЛК (программируемым логическим контроллером), либо устройствами ILSMZ100-4; ILSZ-300.

Микропроцессор преобразовывает измеренное расстояние в выходной сигнал, который, исходя из геометрии силоса, несет информацию об объеме. Выходной сигнал обновляется каждый раз, когда гиря датчика соприкасается с насыпным материалом. Измерение начинается при поступлении внешнего стартового сигнала с пульта дистанционного управления, либо автоматического внутреннего сигнала от таймера, что позволяет начать измерение в заранее установленное время.

Особенности датчиков уровня непрерывного типа ILS

  • Выход 0/4-20 мА
  • Сертификация по АТЕХ, зона 20/21
  • Процесс измерения управляется высококачественным микропроцессором
  • Встроенное приспособление для очистки ленты для налипающих продуктов (только для версии с лентой)
  • Грузики различной массы, подходящие для всех вариантов применения
  • Прочный литой корпус, степень защиты IP65

Преимущества индикаторов уровня непрерывного действия

  • Простые в понимании высокотехнологичные измерения с максимальной точностью
  • Возможность использования для всех видов сыпучих продуктов
  • Простота установки и ввода в эксплуатацию
  • Отсутствие механического воздействия на крышу силоса (грузик просто касается поверхности продукта)
  • Полное отсутствие чувствительности к диэлектрическим характеристикам и проводимости продукта, наличию пыли в силосе, изменениям влажности продукта, продуктам, склонным к налипанию
