Цепные или скребковые конвейеры предназначены для транспортировки сухих материалов, таких как порошки, гранулы, пеллеты.

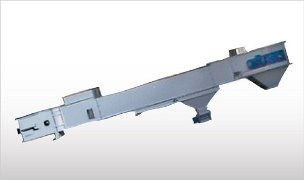

Цепные конвейеры TCG разработаны специально для транспортировки зерновых продуктов, муки или схожих материалов.
Их широко используют не только в различных промышленных процессах, но и на складах зерна и другой похожей продукции.
Цепные конвейеры могут применяться для горизонтальной транспортировки с одной или более точками выгрузки; наклонной транспортировки с одной или более точками выгрузки; извлечения продукта из бункера; извлечения продукта и транспортировка под различным углом наклона.
Цепной транспортёр представляет собой разновидность непрерывного конвейера, тяговое усилие в котором создаёт цепь из звеньев. Производительность данных конвейеров достаточно большая, например в сравнении с конвейерами ленточного типа, и состовляет до 1000 м3/ч.

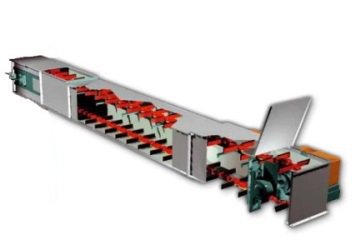

Корпус из горячеоцинкованной стали состоит из типовых узлов, закрытых сборным прямоугольным металлическим коробом. В конструкцию короба входят хвостовая и головная секция, а также несколько промежуточных модульных секций. В хвостовой и головной секциях находятся скребок и трансмиссионные ролики. В качестве привода в данных устройствах используются цепи, а в роли грузонесущих элементов могут выступать пластинчатые настилы из металла, скребки или лотки. Конструкция обеспечивает легкий монтаж и техническое обслуживание.
Тяговое устройство скребкового конвейера комплектуется различными цепями. В зависимости от характеристик транспортируемого материала и требуемой производительности, цепь может быть произведена из прямых и изогнутых звеньев. Направляющая для цепи может быть изготовлена из Polyzene® или из марганцовистой стали в зависимости от применения. Привод конвейера соединяется с ведущим роликом, с помощью цепной или прямой передачи.

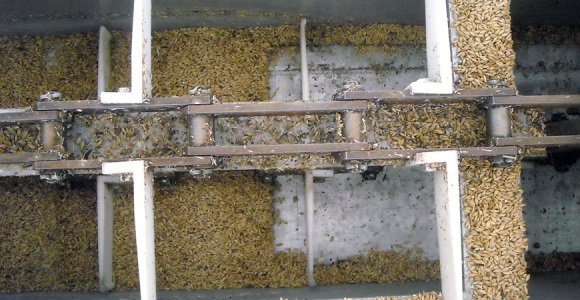

Принцип работы скребковых конвейеров TCG, происходит следующим образом, продукт транспортируется по дну корпуса с помощью прямоугольных скребков. Скребки крепятся под направляющей цепью. Конвейер может обеспечивать выгрузку материала в нескольких точках через промежуточные выходы, оснащенные ножевыми задвижками с электрическим приводом, специально созданными для этой цели.
Особенности скребковых конвейеров TCG
- Производительность до 1000 м3/ч
- Длина конвейера до 100 м
- Обработка поверхности: горячая оцинковка
- Привод с прямой или цепной передачей
- Входные и выходные бункеры
- Корпус: стандартный одинарный, с двойным дном или с боковой загрузкой для извлечения продукта из бункера
- Цепь с прямыми и изогнутыми звеньями
- Цепь изготовлена из Polyzene® или из марганцовистой стали
- Воронка для сбора остаточного продукта
- Датчики переполнения конвейера
- Датчики вращения
Преимущества скребковых конвейеров
- Надежность и износоустойчивость конструкции
- Легкая установка благодаря модульным компонентам
- Подходит для взрывоопасных сред
- Требуется минимум технического обслуживания
