Серия НВ идентифицирует смесители сжатого воздуха эффекта Вентури. Воздух, входя при высоком давлении, всасывает газ и проходя через инжектор, создает разрежение, которое отсасывает необходимый для горения первичный воздух.
Отсасывающий эффект позволяет использование компрессоров с низкой пропускной способностью так, как приблизительно 90% от необходимого количества воздуха отсасывается вовне.
Характеристики смесителей сжатого воздуха серии НВ
- Внешняя структура: чугун G25
- Внутренняя труба и сопла: AISI304
- Ограничитель сжатого воздуха: встроенный
- Ограничитель всасываем, воздуха: встроенный
- Необход. давление воздуха: от 1,4 бар до 8,4 бар
- Минимальное давление воздуха: коксохимический газ цеха 13 мбар
- Природный газ 7,6 мбар
- Сжиженный газ, пропан, бутан 2,5 мбар низкое потребление сжатого
воздуха: (приблиз. 10% от необходимого количества для горения)
Применение смесителей серии НВ
- Смесители пригодны для любого типа сопла
Монтаж смесителей сжатого воздуха серии НВ
- Соединить трубопровод воздуха (при высоком давлении) газа. Эти трубопроводы могут быть жесткими или гибкими.
- Диаметр соединительных трубопроводов смеси должен быть меньше диаметра соединителей смесителя.
- Проконтролировать отсутствие потери в трубопроводе газа.
- Ослабить блокирующую гайку зажимного кольца, регулирующего первичный воздух, и полностью его открыть.
- Открыть регулирующий клапан воздуха высокого давления, убедившись в несоздавании помех для пламени.
- Открыть газовый вентиль до зажигания пламени и отрегулировать его форме.
- Открыв еще больше газ, форма пламени - более мягкая и удлиненная. Немного закрыв его, форма пламени - вытянутая и укороченная.
- Для получения желаемой мощности отрегулировать регулирующий клапан воздуха высокого давления и зажимное кольцо первичного воздуха .

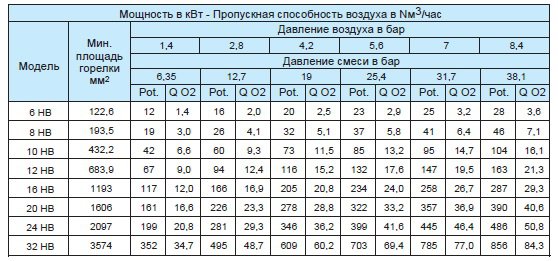

Таблица мощности

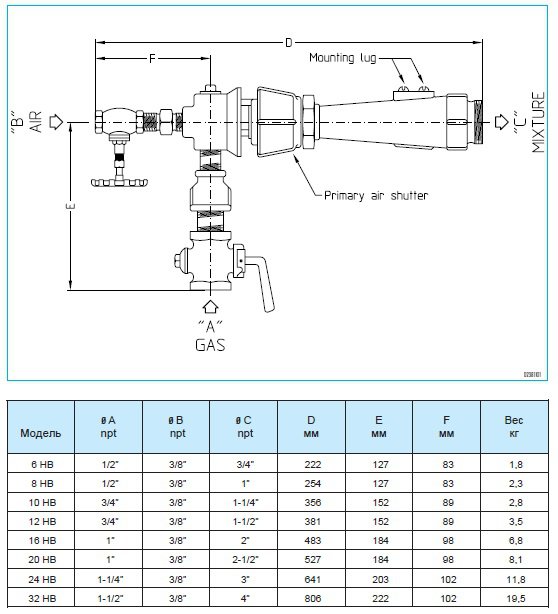

Габаритные размеры
