MULTIFLO-MIXER - это пропорциональные смесители газа с высоким К.П.Д., поток воздуха, который проходит через сопло создает разрежение, которое отсасывает горючий газ (эффект вентури). Простое регулирование вручную пропускной способности воздуха приводит смеситель в соответствие с характеристиками каждого типа горелки.
Регулирование пропускной способности MULTIFLO-MIXER происходит при помощи ручного или моторизированного дроссельного клапана на линии воздуха и заслонки на линии газа.
Характеристики пропорциональных смесителей серии MULTIFLO-MIXER
- Компактная структура: чугун
- Макс. давление воздуха: 140 мбар
- Макс. давление смеси: 40 мбар
- Широкий радиус модулирования
Применение пропорциональных смесителей серии MULTIFLO-MIXER
- Смесители пригодны для любого типа горелки
Монтаж пропорциональных смесителей MULTIFLO-MIXER
- Трубопроводы газа, воздуха и смеси должны иметь диаметр, равный или превышающий диаметр соответствующих соединений смесителя.
- После проведения тарирования тепловая мощность горелки может быть изменена, регулируя только дроссельный клапан регулирования воздуха.

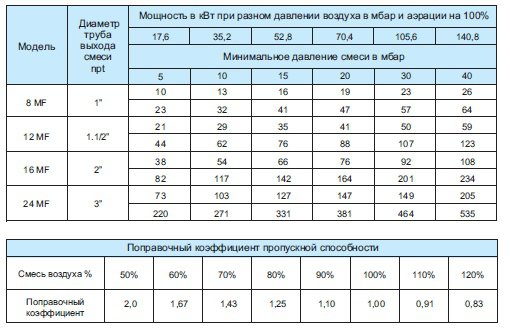

Таблица мощности

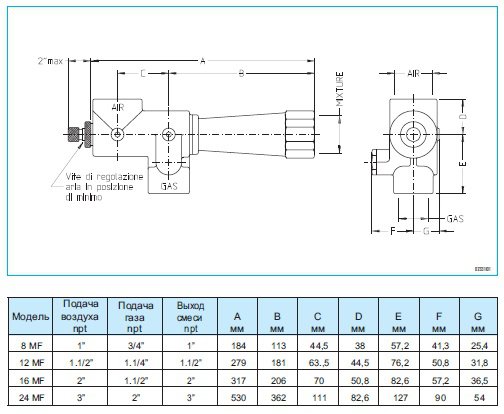

Габаритные размеры
Пропорциональные смесители серии MULTIFLO-MIXER
