Пропорциональные смесители сжатого воздуха с эффектом трубки вентури серии FLOMIXER, модификации и применение

Серия FLOMIXER идентифицирует пропорциональные смесители сжатого воздуха, которые пользуются энергией потока горючего воздуха для отсасывания горючего и получения таким образом смеси (эффект вентури).

Пропорциональные смесители типа FLOMIXER могут применяться для создания любого типа смеси, состоящей из воздуха от 75% до 100%. При проектировании FLOMIXER особое внимание было уделено гибкости при монтаже и взаимно заменяемости отдельных деталей. Фланцевый патрубок воздуха позволяет удаление вставки с корпуса смесителя, не проводя демонтаж трубопровода воздуха и газа. В таблице представлено максимальное количество моделей применяемых вставок. Для избегания больших потерь напора в смесителе или же высокой скорости потока смеси рекомендуется применение стандартных вставок, размеры которых можно проверить в таблице выбора FLOMIXER.

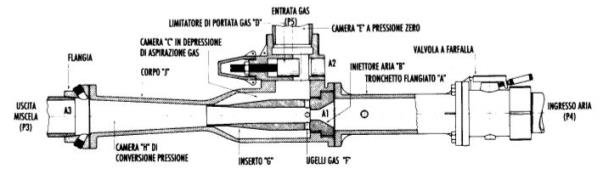

Обращаясь к схеме (рис.1), работа FLOMIXER может быть описана следующим образом: поток воздуха при давлении P1 через форсунку “B” развивает скорость, которая приводит к падению давления P2 приблизительно на 5 мбар в камере “C”. Это падение позволяет произвести замену газа, находящегося в камере “E” при нулевом давлении через сопло газа “F”. После чего смесь проходит в камеру преобразования “H” (P3), из которой, через фланец, будет направлена в коллектор.

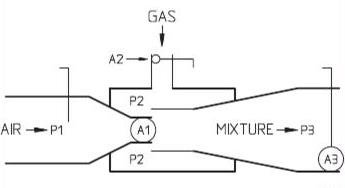

Количество захваченного газа связано с отсасыванием, которое в свою очередь изменяется в зависимости от питающего давления воздуха. Для того, чтобы пропорция между воздухом и газом была бы постоянно уравновешенной, необходимо, чтобы три давления воздуха (P1), газа (P2), смеси (P3) и три отдела воздуха (A1), газа (A2) и смеси (A3) были бы уравновешенны и в правильных соотношениях между собой (рис.2).

Поэтому выбор смесителя - проблема определения размеров поверхности A1 сопла воздуха, в соотношении полной поверхности горелки A3, поэтому пропускная способность смесителя должна соответствовать пропускной способности горелки, т.е. смеситель, имеющий определенный отдел, будет выбран, зная пропускную способность его и отдела А3 горелки.

Выбор смесителя на основании отделов может вызвать некоторое затруднение, если только точно не известны коэффициенты разгрузки горелки.

Данный коэффициент представляет К.П.Д. горелки, который ведет себя как отверстие, так как происходит потеря в этой точке пересекающего его потока жидкости.

Регулирование мощности в питающих системах с помощью FLOMIXER может быть проделано через контроль только давления воздуха, газ будет отсосан в соотношении с установленной ограничителем прохода величиной (A2). Когда хорошо определены размеры отдела (A1) сопла воздуха смесителя по отношению к отделу (A3) горелки, к которой он подсоединен, всегда получаются хорошие стабильные негативные значения разрежения P2; если же превышает пределы давление смеси Р3 выше критического значения, то в Р2 создается положительное давление, что приводит к неправильной работе смесителя. Каждая потеря напора между выходом из смесителя и горелкой приводит к повышению давления Р3, поэтому должен быть определен размер отдела трубопроводов смеси, который должны соответствовать проходной способности с наименьшим количеством поворотов. углов и штуцеров; как правило рекомендуется рассчитать все потери напора перед смесителем, максимальное значение которого - 2,5 мбар.

Смесители FLOMIXER могут предусматривать монтаж ZEROGOVERNOR, правильно размеченный для блока выбранного смесителя. Если FLOMIXER применяется в блоке, используя единственный ZEROGOVERNOR, для получения правильного соотношения воздуха /газа необходимо, чтобы давление на входе ограничителей пропускной способности газа поддерживалось бы постоянно на нуле. Это не только требует точного выбора модели, пригодной для ZEROGOVERNOR, но и правильной размерности трубопроводов , находящихся между регулятором нуля и пропорциональным смесителем.

Примечание: для получения более полной информации по ZEROGOVERNOR обращаться к технической сводке № E5101.

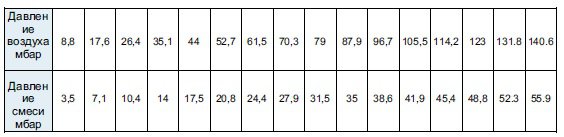

Характеристики пропорциональных смесителей сжатого воздуха серии FLOMIXER

Структура: компактная из алюминия
Макс. давление воздуха: 145 мбар
Макс. давление смеси: 56 мбар
Широкий радиус модулирования

Применение пропорциональных смесителей FLOMIXER

Смесители пригодны для любого типа горелки

Выбор FLOMIXER

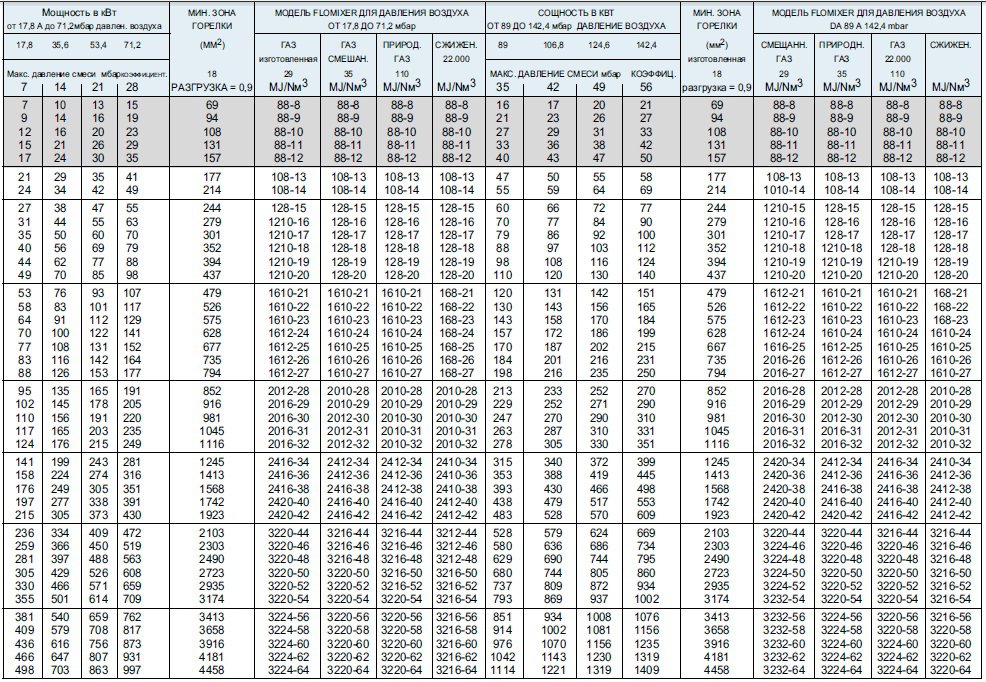

В зависимости от мощности (состоящей на 100% из воздуха). Для этого необходима полная смесь, т.е. смесь с первичным воздухом на 100%, зная мощность в кВт, которою необходимо получить и тип горючего газа, FLOMIXER будет выбран прямо из таблицы, в соответствии с колонной давления воздуха. Если давление воздуха находится между двумя представленными в таблице I значениями, процедура выбора изменяется следующим образом:

Мощность x (√ (Давление воздуха (в табл.))/√ ((Давление воздуха (расчет) = Выбранная мощность

В зависимости от мощности (аэрация ниже 100%). Для этого необходима смесь с первичным воздухом, количество которого составляет менее 100%, зная мощность в кВт, которую необходимо получить и умножив ее на процент желаемой аэрации (80%=0,8), получится действительная мощность для выбора FLOMIXER.

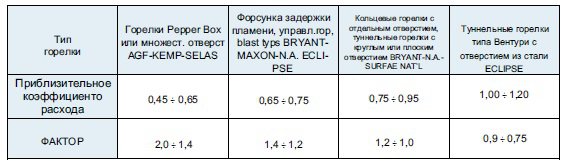

В зависимости от площади работы горелки. Зная количество, размеры и тип применяемых горелок, необходимо определить всю рабочую площадь горелок и исправить ее при помощи коэффициента их разгрузки (используя Таблицу II, необходимо разделить рабочую зону горелки на коэффициент разгрузки).

Когда горелки и FLOMIXER будут выбраны и соединены на основании отношений между зонами, необходимо помнить о том, что представленные в Таблице I мощности, относятся к полным смесям (100% аэрации); для других смесей, правильная зона горелки должна быть умножена на процент аэрации перед тем, как приступить к выбору FLOMIXER.
В зависимости от мощности для низкого давления смеси. Для смеси FLOMIXER, которая должна питать короткопламенные горелки (н-р, Multi-Port, Ribbon, Pyroline и т.д.). необходимо учесть то, что давление смеси, необходимое на входе в горелку, должно быть достаточно низким по сравнению с указанным в Таблице I давлением.

Большинство пластинчатых горелок (Ribbon) проектируются для давления смеси, равное 0,5 мбар (даже если последние модели могут работать при давлении до 1,5 мбар), поэтому представленные в Таблице I значения давления смеси получаются выше необходимых.

Зная давление воздуха, тип газа и полную мощность в кВт, необходимо определить необходимую новую эквивалентную мощность.

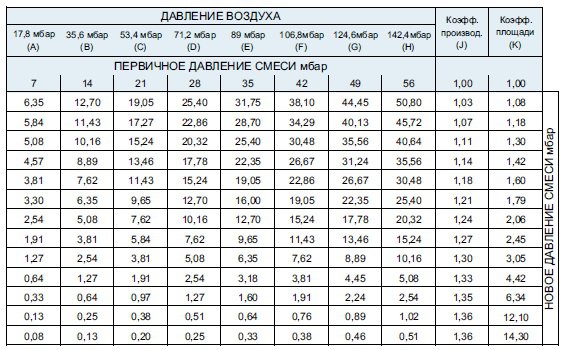

Используя Таблицу IV, а точнее колонну имеющегося давления воздуха, указано эквивалентное давление смеси; выбрав в этой же колонне рабочее давление смеси можно дойти до коэффициента умножения для пропускной способности “J”, который будет использован следующим образом:

Мощность (расчет) /Коэффициент J = Эквивалентная выбран. мощность

Прежде чем выбрать FLOMIXER необходимо исправить мощность на основании процента аэрации. После чего пригодный для применения FLOMIXER должен быть определен по Таблице I, в соответствии с давлением имеющегося питающего воздуха и извлеченной мощности.

FLOMIXER на основании своей современной технологии, в состоянии обеспечить при его правильном применении, высокие эксплуатационные характеристики.

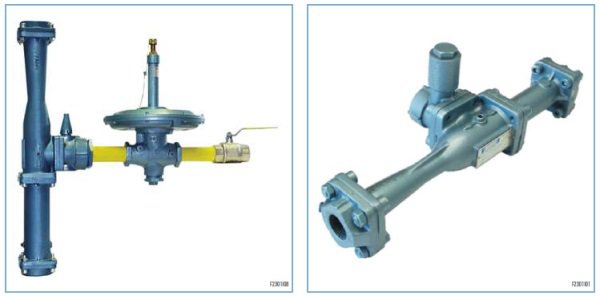

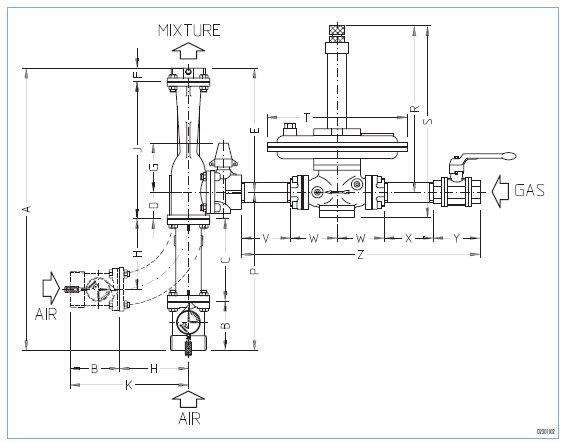

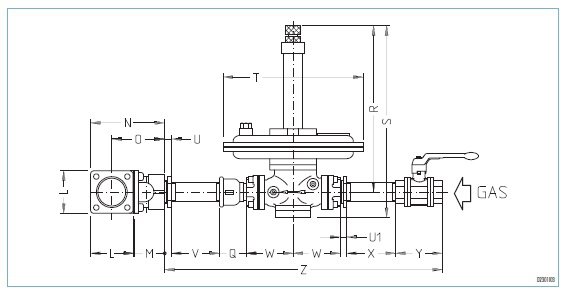

Возможные монтажные группы

2301-Серии N.1

Серия N. 1 - базовая серия, состоящая из:

Корпуса смесителя
Конусного вкладыша (внутри корпуса)
Фланца входа воздуха и выхода смеси
Ограничителя расхода газа (серии GA),
соединенный с корпусом смесителя при помощи
стандартного фланца ESA-PYRONICS

2301-Серии N.3

Серия N. 3 по сравнению с N. 1 серией предусматривает помещение между корпусом смесителя и фланцем входа воздуха фланцевого патрубка (стандарт ESA-PYRONICS), имеющего вилку для давления.

2302-Серии N.2

Серия N. 2 по сравнению с N. 1 серией предусматривает замену фланца входа воздуха дроссельным клапаном, одна сторона которого фланцевая (стандарт ESA-PYRONICS), а другая-резьбовая для газа.

2304-Серии N.4

Серия N. 4 по сравнению с N. 2 серией предусматривает помещение между корпусом смесителя и дроссельным клапаном фланцевого патрубка (стандарт ESA-PYRONICS), имеющего вилку для давления.

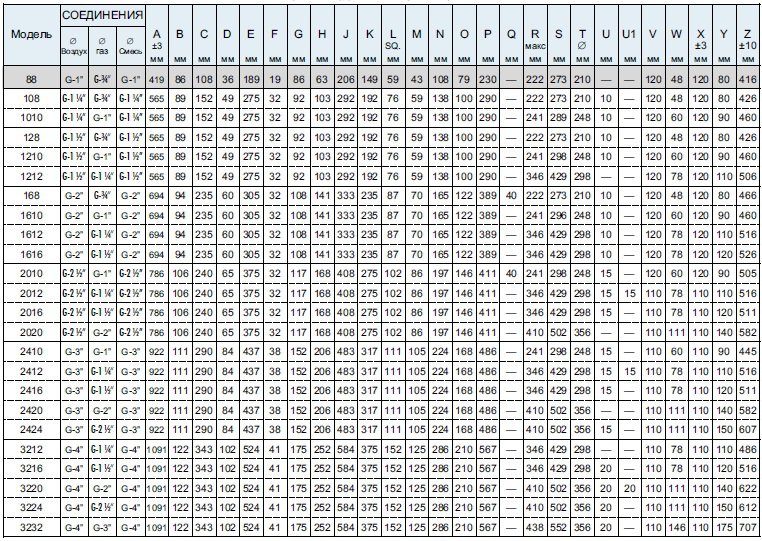

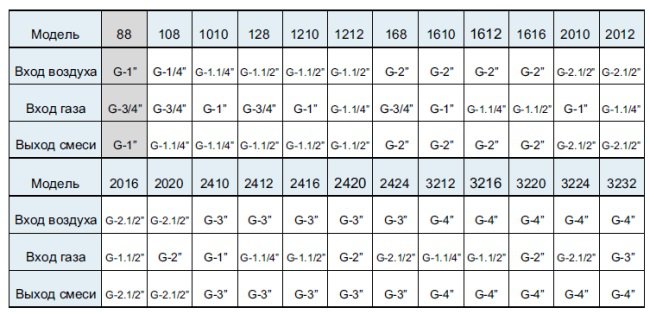

Для этих первых 4 групп по заводским знакам легко определить некоторые данные относительно самого прибора. В номере каталога FLOMIXER первая группа цифр соответственно относится к: диаметру входа воздуха (равный выходу смеси) и диаметру входа газа (см. таблицу внизу).

После первого тире будет указан номер, относящийся к совокупности принадлежности FLOMIXER.
Номером же после тире обозначается тип обработки, которому подвергается конусный вкладыш (в зависимости от расхода).
