MIDGET-MIXER MM & EMM - пропорциональные смесители воздуха/газа типа трубки Вентури.
Пропускная способность газа в них легко регулируется при помощи микрометрического клапана. После его регулирования отношение газа/воздуха будет постоянным при каждом изменении пропускной способности воздуха.
Стабилизатор давления может быть монтирован для правильного и пропорционального регулирования пропускной способности газа, зависящей от воздуха. Давление смеси (и как следствие - пропускная способность) на выходе из смесителя, контролируется воздействием на монтированный на трубе воздуха вентиль.
Характеристики пропорциональных смесителей серии MIDGET-MIXER MM & EMM
- Корпус смесителя: латунь
- Функционирование с разными типами газов: СН4/GPL/Пропан
- Функционирование: разного типа горючие
- Входы воздуха и газа: отдельные и ориентируем
- Структура: прочная и компактная
Применение пропорциональных смесителей воздуха/газа эффекта Вентури серии MIDGET-MIXER MM & EMM
- Горелки с управлением
- Предварительно горелки до 40 кВт (в стехиометрическом соотношении)
Монтаж пропорциональных смесителей серии MIDGET-MIXER MM & EMM
- Сам смеситель (без заслонки) может быть монтирован в любой позиции. Правильный монтаж смесителя, оснащенного заслонкой,всегда предусматривает горизонтальное позиционирование мембраны и, как следствие, самой заслонки.

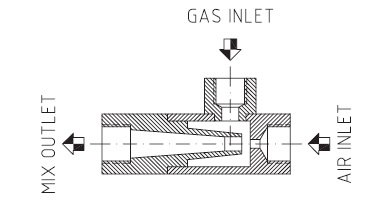

- Вход для воздуха и газа указаны на корпусе смесителя. Трубопроводы, которые монтируются должны иметь диаметр, соответствующий входу для уменьшения потери давления .
- Заслонка должна быть монтирована как можно ближе к микрометрическому клапану регулирования газа. Лучше монтировать zerogovernor для каждого смесителя. Расстояние между zerogovernor и смесителем должно быть как можно меньшим с тем, чтобы уменьшить потери напора, которые не должны превышать 0,25 мбар.
- Соединения между выходом смеси и входом потребителя должны иметь как минимум тот же диаметр выхода смеси. Не монтировать на трубопроводе смеси клапаны или сужения. Никогда не превышать в трубопроводе смеси потери напора, равной 1,25 мбар.
- Для включения горелки необходимо открыть газовый вентиль, вентиль воздуха и включить горелку. Для получения желаемого пламени воздействовать на микрометрические клапаны, находящиеся на линии воздуха и газа
Выбор смесителя
- Приведенные в таблице мощности относятся к 100% первичного воздуха.
- Определить максимальную мощность горелки или горелок, которые должны получать питание от смесителя с давлением смеси, соответствующей давлению горючего воздуха.
- Умножить полную мощность на процент необходимого первичного воздуха (соотношение воздуха/газа).
- Если необходимая мощность падает между двумя типами смесителей, необходимо выбрать более меньшую модель для того, чтобы иметь больший радиус мощности.
- Выбрать балансированный модулятор на основании мощности горелки и типа газа.

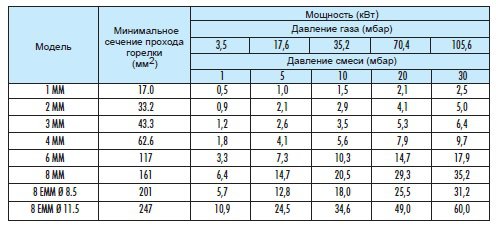

Таблица мощности

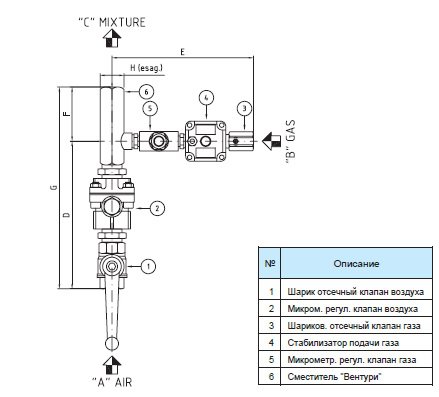

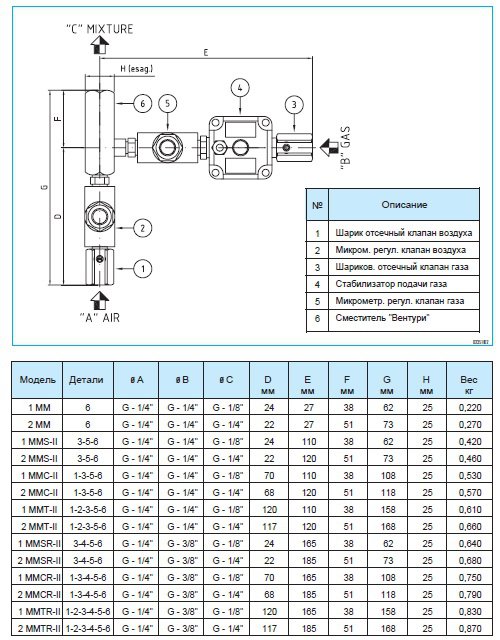

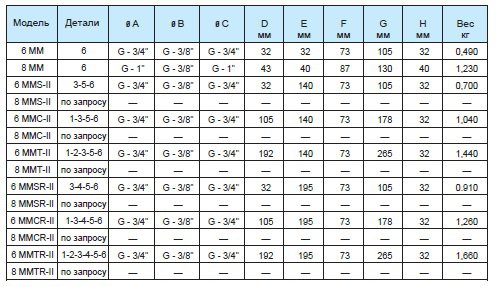

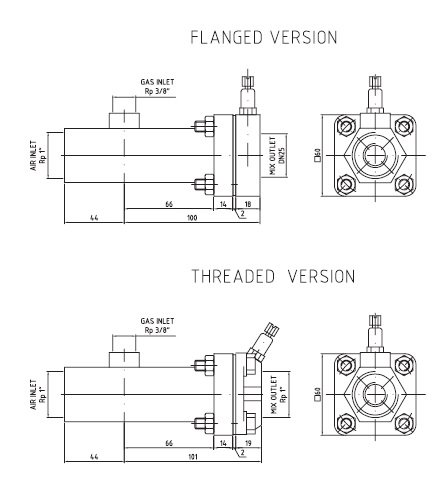

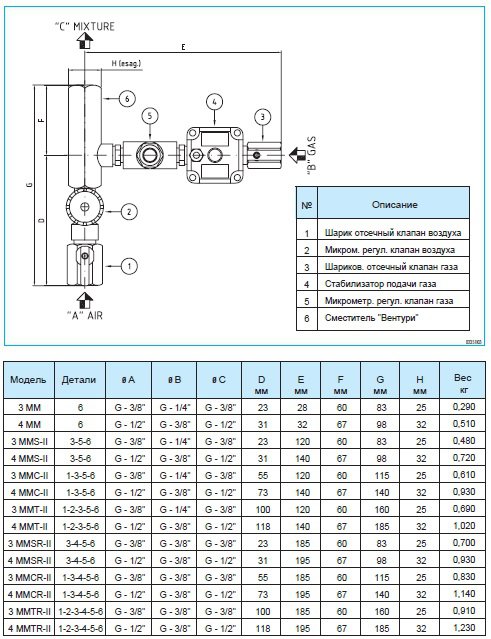

Габаритные размеры
Пропорциональные смесители эффекта Вентури серии MIDGET-MIXER MM & EMM
