Серия FMT (FLANGED MIXING ТЕЕ) идентифицирует пропорциональные смесители воздуха/газа в форме “Т”; где вход воздуха оснащен калибрированным соплом, который определяет его максимальную пропускную способность.
Модулирование осуществляется при помощи ручного дроссельного клапана и одного zerogovernor. Сигнал давления модулированного воздуха передается в zerogovernor ориентировочной линиями. Монтированный на смесителе ограничитель устанавливает соотношение между двумя жидкостями, которое будет постоянным в течении всей работы.
Характеристики фланцевых смесителей в форме "Т" серии FMT
- Внешняя структура: чугун G25
- Внутренняя труба и сопла: AISI304
- Встроенный ограничитель газа
- Высокая производительность с низкой потерей давления
- Фланцевое исполнение, быстрое соединение
Применение пропорциональных смесителей воздуха/газа в форме “Т” серии FMT
- Смесители пригодны для любого типа горелки, даже высокой мощности
Монтаж фланцевых смесителей в форме "Т" серии FMT
- Питающий трубопровод воздуха, газа и выхода смеси должен иметь одинаковый или чуть больший чем диаметр фланца корпуса смесителя FMT. Потеря давления в питающем трубопроводе при подаче смеси в горелку должны быть не больше 2,5 мбар.
- Давление газа на входе degli zerogovernor должно быть как минимум на 2,5 мбар выше максимального давления воздуха в вентиляторе
Выбор смесителя
- Газовая горелка , работающая на 75% первичного воздуха.
Необходимая максимальная мощность - 350 кВт, давление смеси - 20 мбар.
Необходимая максимальная мощность - 87 кВт, давление смеси -1,25 мбар. - Теоретический радиус пропускной способности - 4/1
- Необходимая пропускная способность: 350 x 0,75 = 262,5 Nm3/час
(мощность в кВт соответствует значениям пропускной способности воздуха в Nм3/час) - Из таблицы видно, что пригодный смеситель - 32FMT-150 с радиусом пропускной способности - 6/1. Если выбирается между двумя размерами, то советуется выбрать меньший.
- Поставляемое вентилятором минимальное давление соответствует сумме потери давления в смесителе, давлению смеси и потери давления в трубопроводе.

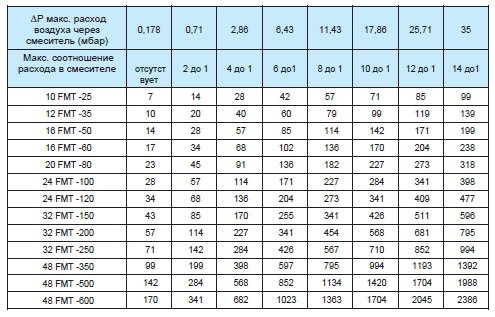

Таблица расхода воздуха (NM3/чac)

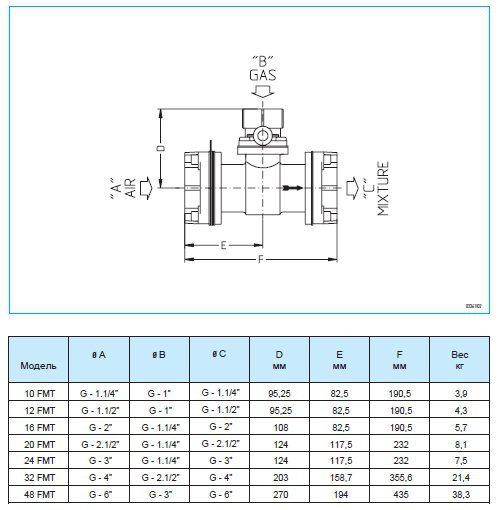

Габаритные размеры

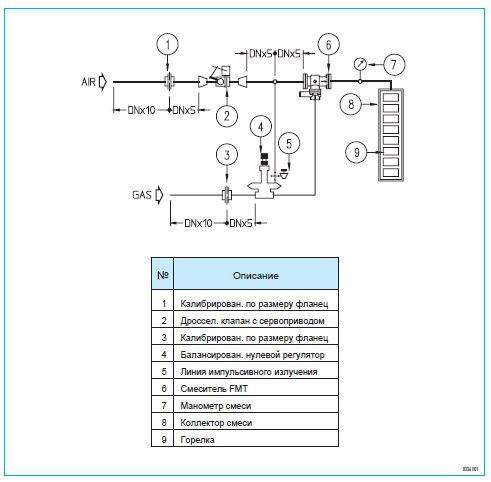

Схема потока
Фланцевые смесители в форме "Т" серии FMT
