Шариковые клапаны серии RSO/T, RSO/T-Y и RSO/T-F

Серии RSO/T, RSO/T-Y и RSO/T-F идентифицирует шариковые клапаны для газа с резьбой или фланцевые, соответствующие норме газа DIN-DVGW; характеристики и размеры соответствуют тем, что указаны в каталоге VALPRES фирмы изготовителя.

Характеристики клапанов RSO/T с резьбой

  • Корпус клапана: никелированная латунь
  • Сфера: хромирования латунь
  • Прокладка сферы и стержня:тефлон
  • Герметичная прокладка “О”: снаружу
  • Макс. рабочее давление: 1 бар
  • Рабочая температура: -20°С +60°С
  • Направление потока и позиция монтажа: любые
  • Резьбовые соединения М-М, размеры от 1/4” до 2”
  • в соответствии с нормами EN331

Характеристики клапанов RSO/T-Y с резьбой

  • Корпус клапана: никелированная латунь
  • Сфера: хромирования латунь
  • Прокладка сферы и стержня: тефлон
  • Герметичная прокладка “О”: снаружу
  • Макс. рабочее давление: 16 bar
  • Рабочая температура: -20°С +90°С
  • Направление потока и позиция монтажа: любые
  • Резьбовые соединения М-М или П-М,
    размеры от 1/4” до 1”
  • в соответствии с нормами EN331

Характеристики клапанов RS0/T-F фланцевые

  • Корпус клапана: чугун GGG40
  • Сфера: хромирования латунь
  • Прокладка сферы и стержня: тефлон
  • Герметичная прокладка “О”: снаружу
  • Макс. рабочее давление: 16 бар
  • Рабочая температура: -20°С+120°С
  • Направление потока и позиция монтажа: любые
  • Фланцевые соединения, размеры от
    DN50 PN16 до DN125PN16
  • в соответствии с нормами DIN - DVGW

Применение шариковых клапанов

  • Ручной отсечный клапан
  • Имеется серия с резьбой и рукояткой, диаметр которой - от 1/4” до 2”
  • Имеется серия с резьбой и дросселем - от 1/4” до 1”
  • Имеется фланцевая серия от DN50 PN16 до DN125 PN16

Монтаж шариковых клапанов для газа с резьбой или фланцевых

  • Шариковые клапаны могут быть монтированы в любой позиции
  • Фланцевая структура облегчает монтаж
  • Конструкторская прочность гарантирует долгий срок службы даже в экстренных условиях

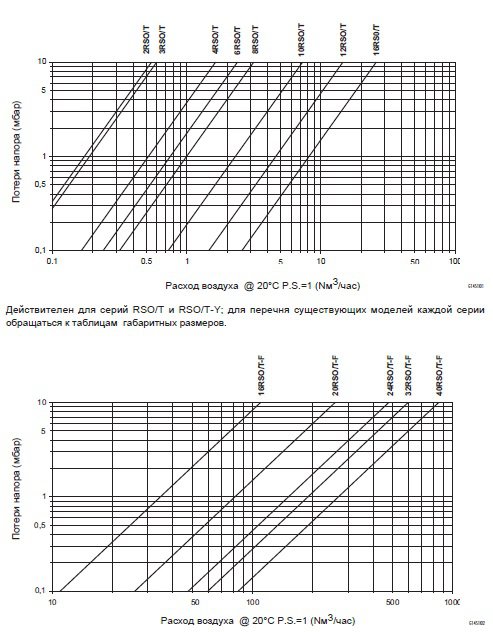

Диаграмма расхода

Действителен для серий RSO/T и RSO/T-Y; для перечня существующих моделей каждой серии обращаться к таблицам габаритных размеров.

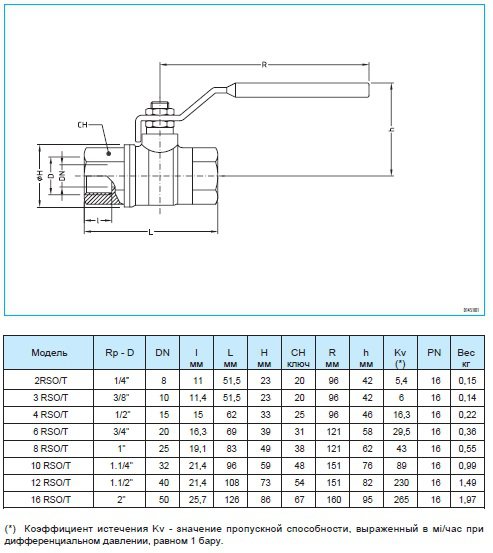

Габаритные размеры RSO/T

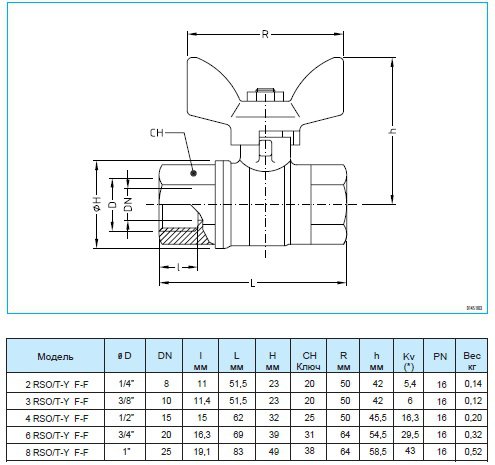

Габаритные размеры RSO/T-Y F-F

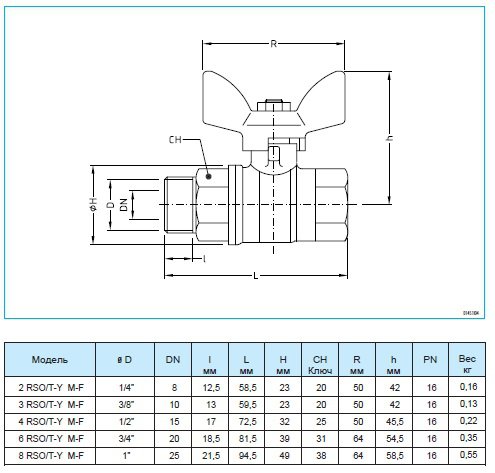

Габаритные размеры RSO/T-Y M-F

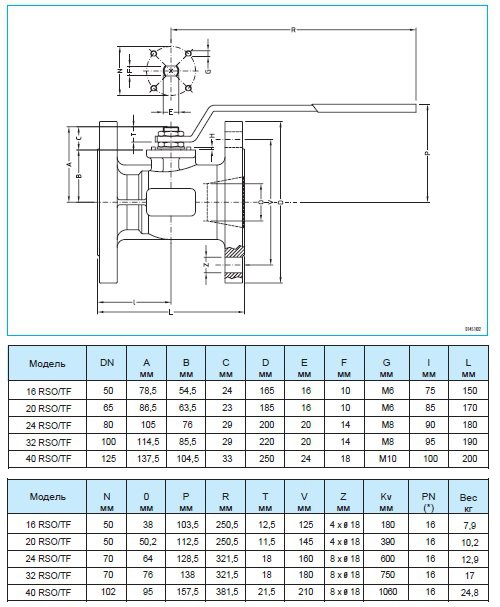

Габаритные размеры RSO/T-F

Шариковые клапаны EN 331 DIN-DVGW серии RSO/T, RSO/T-Y и RSO/T-F
