Серия GAF идентифицирует особую модель микрометрического клапана, проектированного для гарантии точной пропускной способности жидкостей.
Седло клапана перекрывается, завинтив отверткой затвор. Пробка с герметичной прокладкой предотвращает просачивания наружу и нежелаемые манипуляции.
Перед ограничителями монтируются фланцы Pyronics с резьбой или для сварки с соединением для давления газа -1/8”.
Характеристики микрометрических клапанов серии GAF
- Корпус клапана: чугун G25
- Седло клапана: чугун G25
- Поршень или стержень регулирования:
AVP оцинкованный - Крышка: алюминий
- Внешнее уплотнение: “0” кольцо
- Макс. рабочее давление: 350 мбар
- Температура жидкости: -30°С+180°С
Применение микрометрических клапанов GAF
- Ручной регулирующий клапан даже для низкой пропускной способности
- Не герметичный регулирующий клапан
- Пригодна для не коррозивных жидкостей: природный и сжиженный газ, воздух, азот и т.д
- Существуют для трубопроводов диаметром от 1/2”до 4”
Монтаж микрометрических клапанов GAF
- Ограничители прохода газа монтируются на фланце Pyronics (см. рис.)
- Монтировать регулирующие клапаны перед возможными измерительными приборами
- Конструкторская прочность гарантирует долгий срок службы даже в экстренных условиях

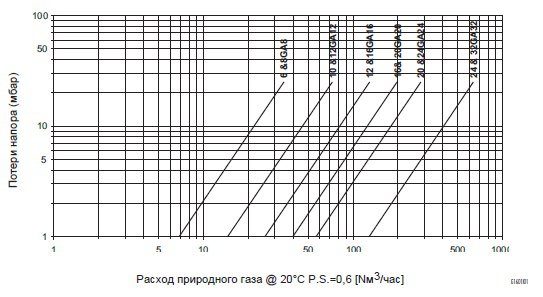

Диаграмма расхода

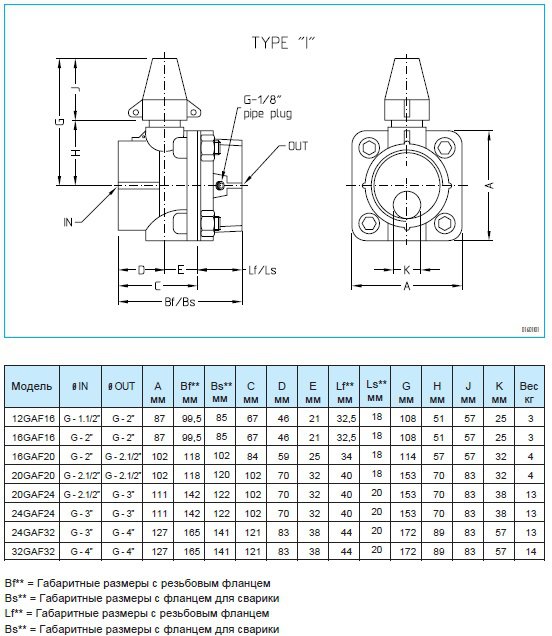

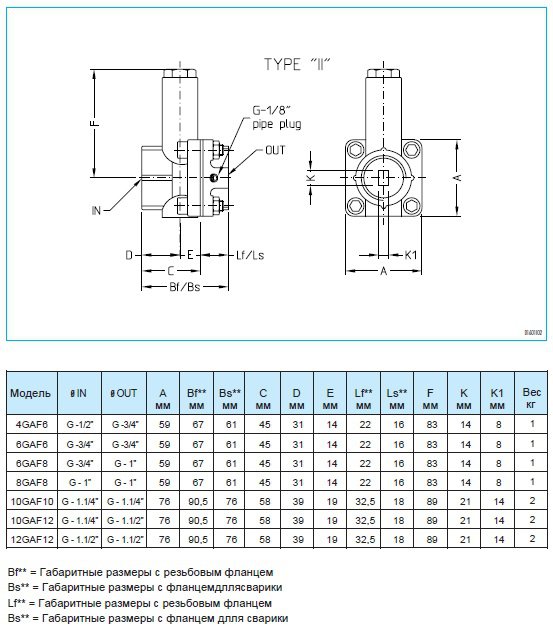

Габаритные размеры
Ручные ограничители газа серии GAF
