Ручные и моторизированные дроссельные клапаны серии WAFER WBV и WBV-CMAP

Серия WBV и WBV-CMAP - особая модель модулирующих дроссельных клапанов - “WAFER”, пригодная для регулирования большого количества воздуха в трубопроводах при низком давлении.

Регулирование потока осуществляется воздействием на специальный маховичок или же с помощью сервопривода серии EC0N-0. На маховичке имеется градуированный индикатор, который определяет позицию ОТКРЫТО-ЗАКРЫТО диска, механический фиксатор позволяет его блокирование в желаемой позиции. Если клапан совмещен с электрическим сервоприводом, тарирование кулачков и вспомогательных конечных выключателей осуществляется на месте монтажа.

Характеристики дроссельных клапанов серии WAFER WBV и WBV-CMAP

Характеристики дроссельного клапана

  • Корпус клапана: чугун
  • Седло клапана: чугун
  • Закрывающий диск: AISI304 или AISI310
  • Валик линзы: AISI304 или AISI310
  • Макс. рабочее давление: 210 мбар
  • Макс. температура жидкости с механизмами: AISI304 450°С
  • Макс. температура жидкости с механизмами: AISI310 600°С
  • Процент потери при закрытом клапане: 2%

Характеристики электрического сервопривода M0D. EC0N-0

  • Напряжение: 24/115/230В +10%-15% 50/60Гц
  • Пропорц. сигнал управления по запросу: 0-10 V,
    4-20 гпА (только для модели EC0N-0 24 V)
  • Потребление: 4VA
  • Пропускная способность 2-х вспомогательных
    микропереключателей: 5 А/250 V с.а.
  • Электрическая защита: IP 54
  • Соединения №.2 зажим для проводов: PG 13,5
  • Угол вращения: 90°
  • Время вращения на 90°: от 7 сек до 120 сек
    (стандарт - 60 сек)
  • Макс. рабочая температура: от -10°С  до +60°С
  • Возможные пары: 4 Nm, 7 Nm, 15 Nm, 20 Nm
    (стандарт - 20 Nm)
  • Футляр: отливной под давлением алюминий
  • Выступ валика: 9,5 мм
  • Возможные потенциометры: 150 Ohm, 1000 Ohm,
    2500 Ohm (стандарт №.1 1000 Ohm)
  • Вес: 2,5 кг
  • Позиция монтажа: любая

Применение дроссельных клапанов серии WAFER WBV и WBV-CMAP

  • Регулирование пропускной способности воздуха в промышленности
  • Прерывание пропускной способности
  • Существуют для трубопроводов от DN10 PN1 до DN400 PN10

Монтаж дроссельных клапанов WAFER

  • Дроссельные клапаны могут монтироваться в любой позиции
  • Монтировать регулирующие клапаны перед возможными измерительными приборами
  • Если клапан оснащен сервоприводом, соблюдать рекомендуемые пределы температуры
  • Фланцевая структура позволяет облегчение монтажа
  • Конструкторская прочность гарантирует долгий срок службы даже в экстренных условий

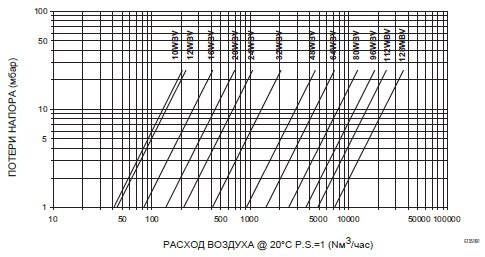

Диаграмма

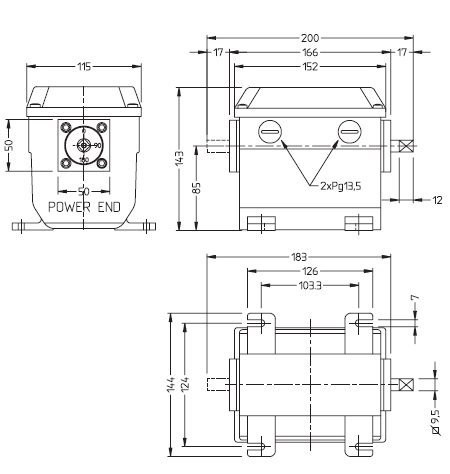

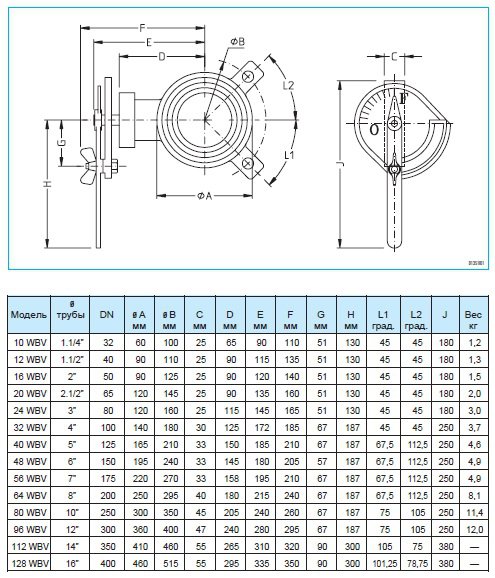

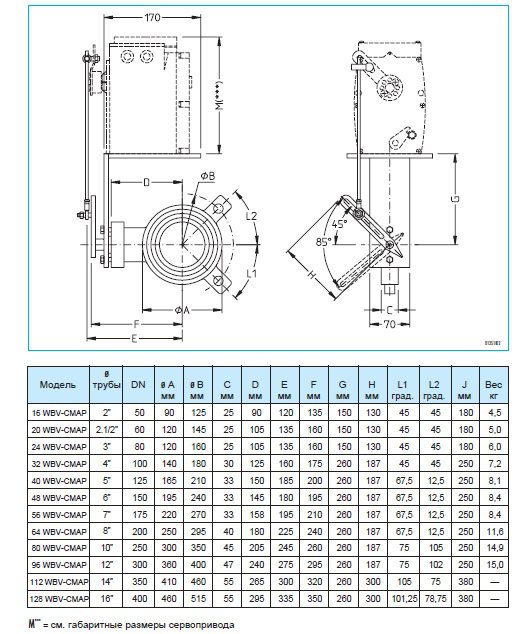

Габаритные размеры

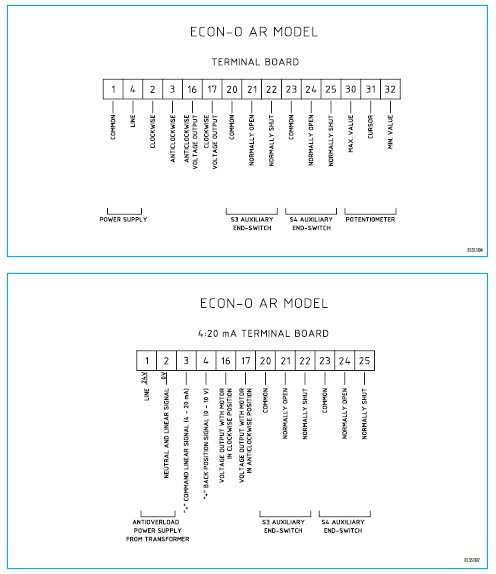

Электрические соединения
