Серия TBV идентифицирует особую модель модулирующего дроссельного клапана, пригодную для регулирования прохождения газа и воздуха в трубопроводах при высоком давлении.
Регулирование потока осуществляется воздействием на специальный маховичок, на котором имеется градуированный указатель, определяющего позицию диска клапана ОТКРЫТИЕ/ЗАКРЫТИЕ; два механических стопора позволяют максимальное и минимальное тарирование прохода и герметичное кольцо предотвращает потери вокруг вала.
Дроссельные клапаны могут быть монтированы в любой позиции. Монтировать регулирующие клапаны рекомендуется перед измерительными приборами. Конструктивная прочность гарантирует продолжительность жизни даже при экстремальных условиях.
Дроссельные клапаны серии TBV не проектированы для герметичности, а для регулирования, поэтому необходимо монтировать их перед предохранительными деталями при использовании горючих газов.
Характеристики ручных дроссельных клапанов серии TBV
Корпус клапана: AVP- Седло клапана: чугун AVP
- Диск закрытия: AVP
- Валик линзы: латунь
- Рычаг управления: алюминий
- Герметичное кольцо: “0” повернуто наружу
- Макс. рабочее давление: 1,7 бар
- Максимальная температура жидкости: 100°С
Применение дроссельного клапана TBV
- Ручной клапана регулирования потока для газа и воздуха
- Регулирующий не герметичный дроссельный клапан

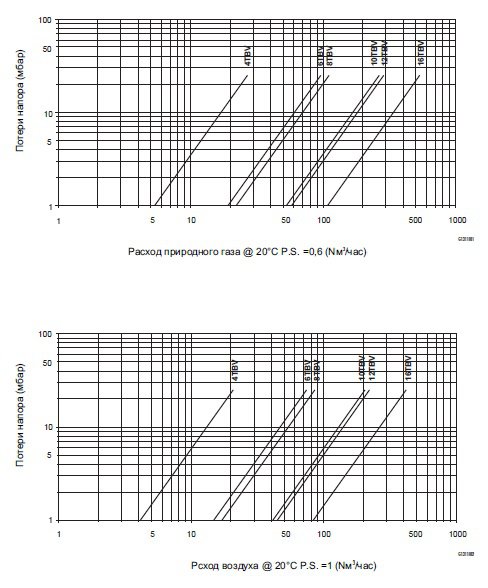

Диаграмма расхода

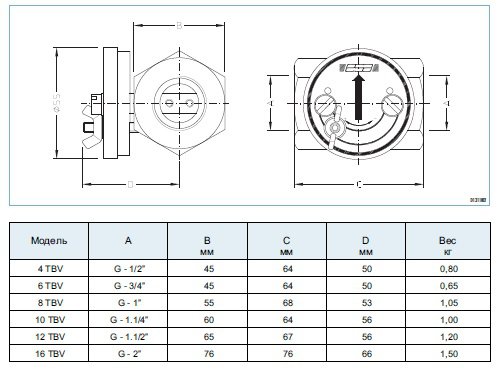

Габаритные размеры
Ручные дроссельные клапаны серии TBV
