Серия VL-2R-CMAP идентифицирует особую модулирующую модель регулирующего светового клапана, пригодную для регулирования проходимости потока воздуха и газа в трубопроводах при низком и высоком давлении.
Регулирование потока происходит воздействием на валик первичного регулирования при помощи электрического сервопривода серии ECON-O; на маховичке имеется градуированный указатель, который указывает позицию ОТКРЫТО/ЗАКРЫТО клапана.
При помощи вала вторичного регулирования можно изменять проход клапана так, чтобы позволить оператору более точное регулирование пропускной способности. Тарирование кулачков и вспомогательных конечных выключателей осуществляется на месте монтажа.
Клапаны могут монтироваться в любой позиции. Монтировать регулирующие клапаны, рекомендуется перед измерительными приборами. Конструктивная прочность гарантирует продолжительность жизни даже при экстремальных условиях.
Клапаны серии VL-2R-CMAP не проектированы не для герметичности, а для регулирования и поэтому рекомендуется монтировать перед ними предохранительные приборы при использовании горючих газов.
Характеристики регулируемых световых клапанов серии VL-2R-CMAP
Характеристики клапана
- Корпус клапана (серии 4/6/8 VL): AVP
- Корпус клапана (серии 10/12/16/20/24/32 VL):
алюминий - Вал первичного регулирования: латунь
- Вал вторичного регулирования: AISI303
- Опора для сервопривода: железо
- Стержень управления: латунь
- Макс. рабочее давление: 500 мбар
- Макс. температура жидкости: 60°С
Характеристики электрического сервопривода мод. ЕС01М-0
- Напряжение: 24/115/230В +10%-15% 50/60Гц
- Пропорц. сигнал управления по запросу: 0-10 V,
4-20 mА (только для модели EC0N-0 24 V) - Потребление: 4 VA
- Пропускная способность 2-х вспомогательных
микропереключателей: 5 A/250 Vc.a. - Электрическая защита: IP 54
- Соединения №.2 зажим для проводов: PG13.5
- Угол вращения: 90°
- Время вращения на 90°: от 7 сек до 120 сек
(стандарт - 60 сек.) - Макс. рабочая температура: от -10°С до +60°С
- Футляр из отливного под давлением алюминия
- Выступ валика на: 9,5 мм
- Возможные потенциометры: 150 Ohm, 1000 Ohm,
2500 Ohm (стандарт №.1 1000 Ohm) - Вес: 2,5 кг
- Позиция монтажа: любая
Применение регулирующего светового клапана VL-2R-CMAP
- Регулирующий клапан потока газа и воздуха с возможностью изменения диаметра прохода
- Негерметичный регулирующий клапан

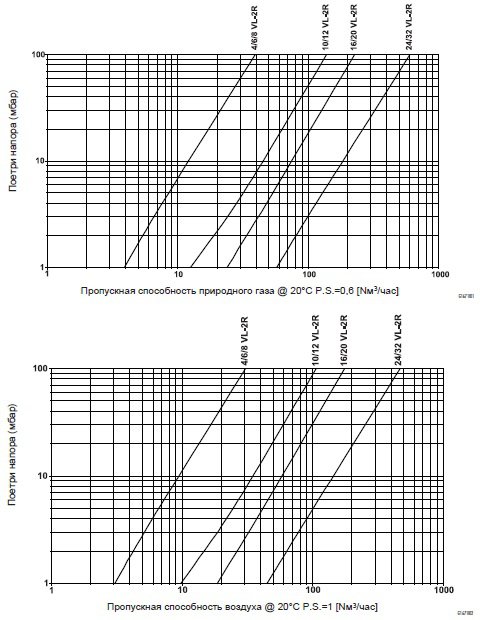

Диаграмма расхода

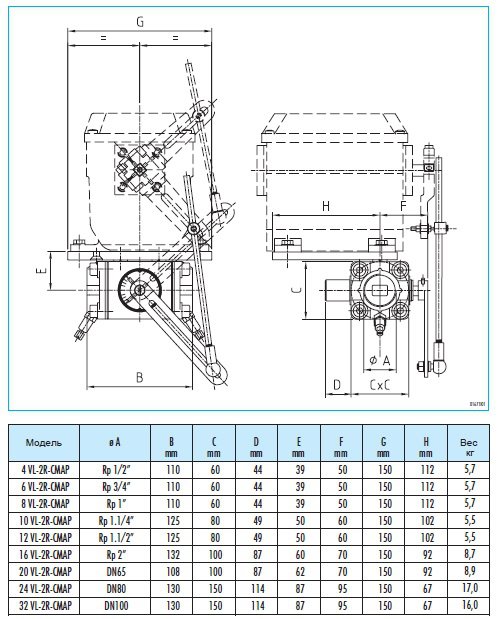

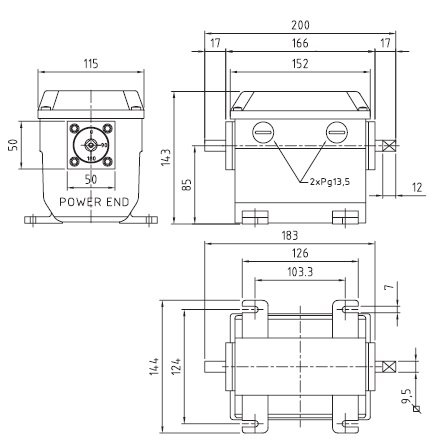

Габаритные размеры

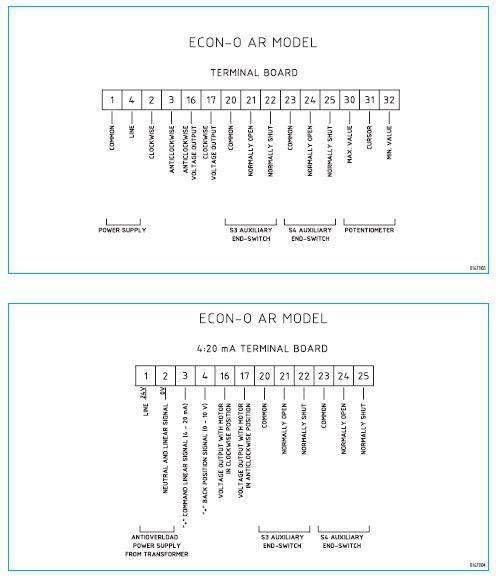

Электрические соединения
