Моторизованные дроссельные клапаны серии TBV-CMAP

Серия TBV-CMAP идентифицирует особую модулирующую модель дроссельных клапанов, пригодную для регулирования проходимости потока воздуха и газа в трубопроводах при низком давлении.

Регулирование потока происходит воздействием на валик линзы при помощи электрического сервопривода серии ECON-O; на маховичке имеется градуированный указатель, который указывает позицию ОТКРЫТО/ЗАКРЫТО диска клапана. Тарирование кулачков и вспомогательных конечных выключателей осуществляется на месте монтажа.

Дроссельные клапаны могут монтироваться в любой позиции. Монтировать регулирующие клапаны перед измерительными приборами. Конструктивная прочность гарантирует продолжительность жизни даже при экстремальных условиях.

Дроссельные клапаны серии TBV проектированы не для герметичности, а для регулирования и поэтому рекомендуется монтировать перед ними предохранительные приборы при использовании горючих газов.

Характеристики моторизованных дроссельных клапанов серии TBV-CMAP

Характеристики дроссельного клапана

  • Корпус клапана: AVP
  • Чугунное седло клапана: AVP
  • Закрывающий диск: AVP
  • Валик линзы: латунь
  • Маховичок управления: алюминий
  • Герметичное кольцо: “О”
  • Макс. рабочее давление: 1,7 бар
  • Макс. температура жидкости: 100°С

Характеристики электрического сервопривода мод. ECON-O

  • Напряжение: 24/115/230В +10%-15% 50/60 Гц
  • Пропорц. сигнал управления по запросу: 0-10 В, 4-20 тА (только для модели ECON-O 24 V)
  • Потребление: 4 VA
  • Пропускная способность 2-х вспомогательных микропереключателей: 5 А/250 V с.а
  • Электрическая защита: IP 54
  • Соединения №.2 зажим для проводов: PG 13,5
  • Угол вращения: 90°
  • Время вращения на 90°: от 7 сек до 120 сек (стандарт - 60 сек)
  • Макс. рабочая температура: от -10°С до +60°С
  • Возможные пары: 4 Nm, 7 Nm, 15 Nm, 20 Nm (стандарт - 20 Nm)
  • Футляр: отливной под давлением алюминий
  • Выступ валика: 9,5  мм
  • Возможные потенциометры: 150 Ohm, 1000 Oh, 2500 Ohm
    (стандарт №1 1000 Ohm)
  • Вес: 2,5 кг
  • Позиция монтажа: любая

Применение дроссельных клапанов серии TBV-CMAP

  • Ручной клапан регулир. потока газа и воздуха
  • Не герметичный регулирующий дроссельный клапан

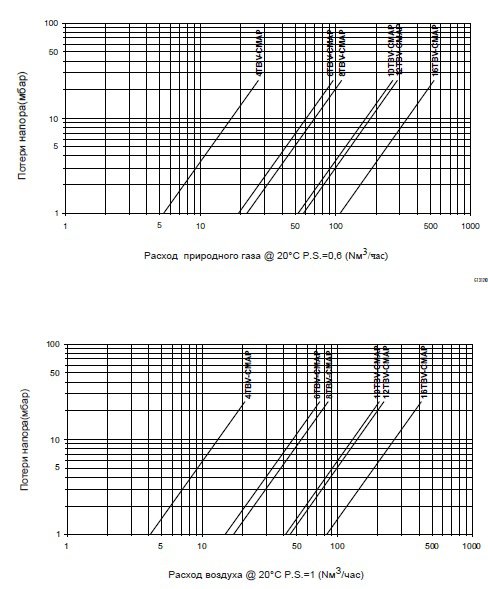

Диаграмма пропускной способности

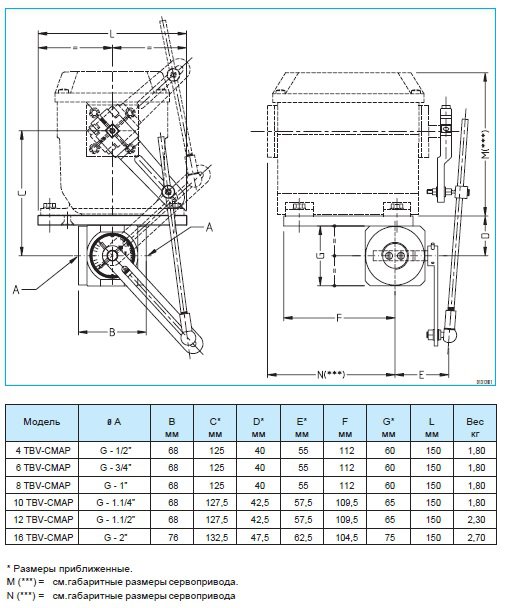

Габаритные размеры

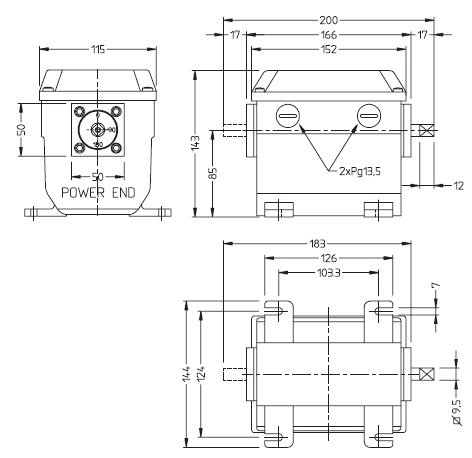

Габаритные размеры ECON

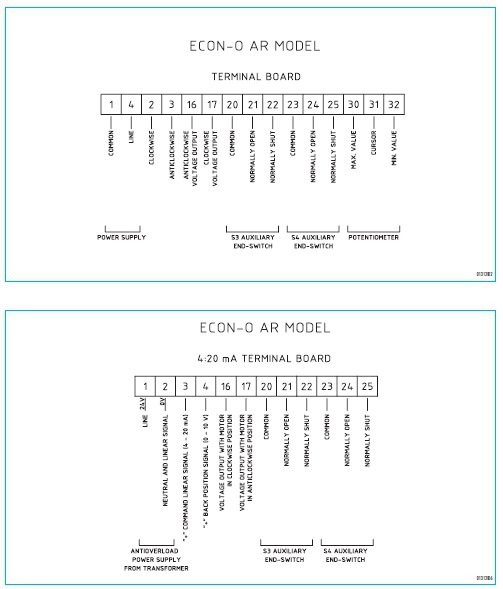

Электрические соединения
